1110 - 137
DIGITALER INDUSTRIEREGLER
deutsch
6.5 Konfigurieren
6.5.1 Bedienung beim Konfigurieren
Zum Umschalten in die Bedienebene Konfigurieren sind die Tasten SELECT und
ENTER 5 Sekunden lang gleichzeitig zu betätigen. Während des Konfigurierens
befindet sich der Regler im Betriebszustand HAND (vergleiche Bild 24).
Nach Eintritt in die Ebene Konfigurieren erscheint im LCD-Anzeigefeld das Haupt-
menü. Um diese Ebene wieder zu verlassen, ist im Hauptmenü mit der Taste
SELECT der Menüpunkt ENDE auszuwählen und die Taste ENTER zu drücken.
Danach kehrt der Regler in den Betriebszustand zurück, den er vor dem
Konfigurieren innehatte. Sämtliche während des Konfigurierens vorgenommenen
Einstellungen werden unmittelbar nach Verlassen der Konfigurierebene wirksam und
nullspannungssicher in einem EEPROM abgelegt.
Innerhalb der Bedienebene Konfigurieren haben die Bedienelemente die im Bild 26
angegebene Bedeutung.
Bedeutung
Bedienelemente
• Weiterschalten zum nächsten Menüpunkt innerhalb eines
Menüs
• Bestätigen des betreffenden Menüpunktes und Weiter-
schalten in das zugehörige Untermenü
• Bestätigung eingestellter Zahlenwerte von Reglerparametern
• Weiterschalten zum nächsten Parameter
SELECT-Taste
• Stellenauswahl beim Einstellen von Zahlenwerten
ENTER-Taste
Taste „Pfeil unten“
Taste „Pfeil oben“
• Zahlenwert einstellen
ENTER
0.....9
SELECT
0.....9
➨

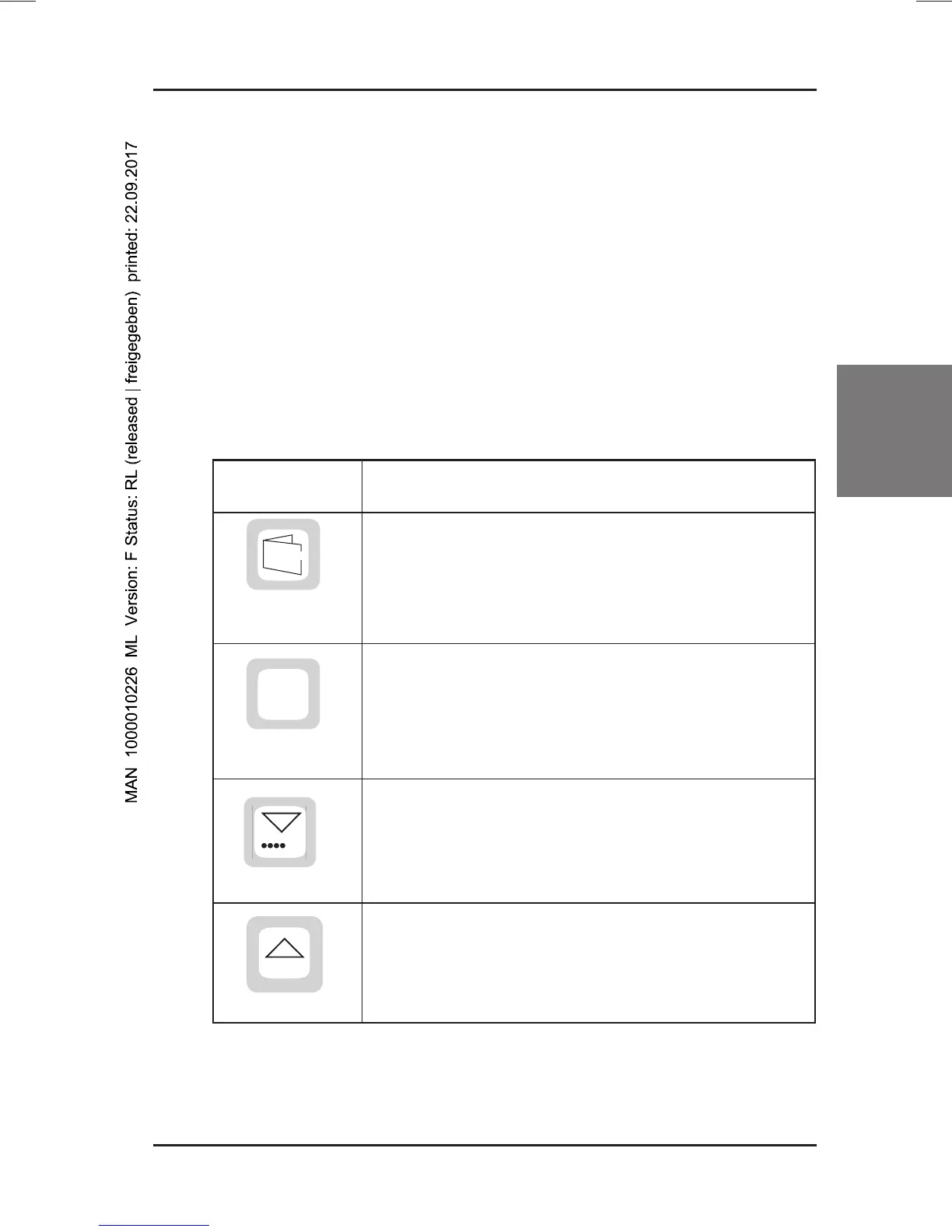

Bild 26: Bedeutung der Bedienelemente in der Bedienebene Konfigurieren
