1110 - 169
DIGITALER INDUSTRIEREGLER
deutsch

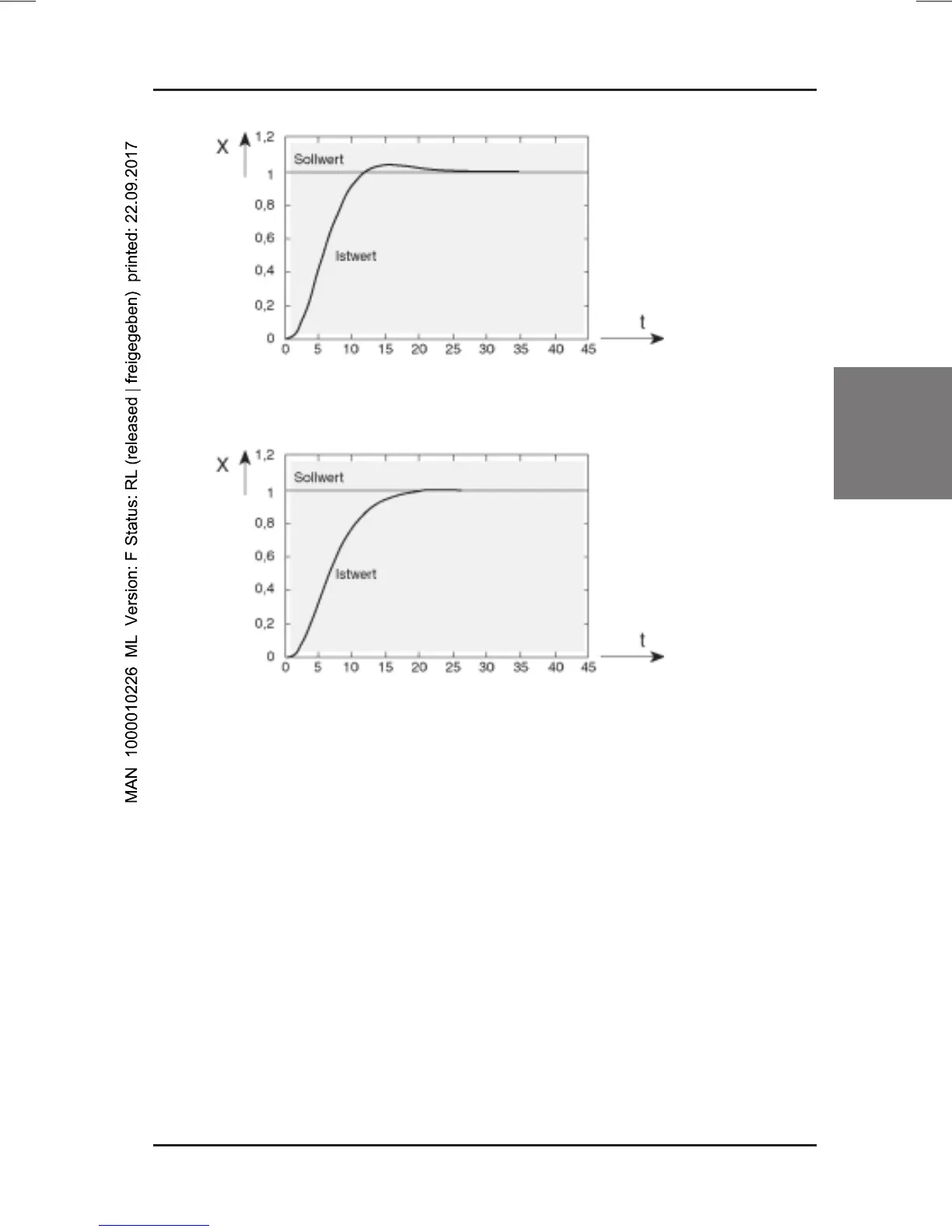

Bild 41: Übergangsverhalten mit kürzester Anregelzeit und 5 % Überschwingen
Bild 42: Aperiodisches Übergangsverhalten ohne Überschwingen
Einbeziehbare Regelstrecken
Die Adaption wurde in umfangreichen Laboruntersuchungen an einer Vielzahl unter-
schiedlicher Regelstrecken mit Erfolg getestet. Die Anpassung bzw. Optimierung der
Reglerparameter durch das Tune- und das Adaptionsmodul erfolgt zuverlässig bei
dynamischen Prozessen
• mit Verzögerungsverhalten,
• mit Totzeitverhalten,
• mit schwingungsfähigen Komponente sowie
• mit Allpaßverhalten.
Bei Regelstrecken ohne Ausgleich (integrale Regelstrecken) ist die Nutzung der im
Regler integrierten Selbstoptimierungsmodule
Tune
und
Adaption
nicht möglich.
7.5 Hinweise zum Einsatz des Tune- und des Adaptions-
moduls
