6.3 Prozeßbedienen
In der Prozeßbedienebene haben die 6 Bedienelemente die im Bild 23 angegebene
Bedeutung.
Bedeutung
Bedienelemente
HAND/AUTO -Taste
Umschalten zwischen den Betriebszuständen HAND und
AUTOMATIK.
Der Zustand AUTOMATIK wird durch eine im Bedienelement
angeordnete LED signalisiert
Umschalten zum nächsten Prozeßwert
W : Sollwert
X : Istwert der Regelgröße X1 (bzw. des Verhältnisses)
Y : Stellgröße ( Yh und Yk bei 3-Punkt-PWM-Signalen )
Q : Durchfluß (Istwert des Eingangs X1 bei Verhältnis-
regelung)
DISPLAY-Taste
SELECT-Taste
• Umschalten in die Parametrierebene durch Betätigung der
Taste über 5 Sekunden
ENTER-Taste
Taste „Pfeil unten“
Taste „Pfeil oben“
• Umschalten in den Konfiguriermodus durch gleichzeitiges Betäti-
gen mit der SELECT- Taste über 5 Sekunden
• Eingestellten Wert bestätigen
• Stellenauswahl beim Einstellen von Zahlenwerten
• Wert der Stellgröße verringern (im Betriebszustand HAND),
d.h. Spannung bzw. Strom verringern (bei Einheitssignalen)
oder Pulsweite bei PWM-Signalen verringern
• Relais 2 ein (Motor „Rückwärts“) bei 3-Punkt-Schritt-Signalen
ohne externe Rückführung
• Zahlenwert ändern
• Wert der Stellgröße vergrößern (im Betriebszustand HAND)
d.h. Spannung bzw. Strom vergrößern(bei Einheitssignalen)
oder Pulsweite bei PWM-Signalen vergrößern
• Relais 1 ein (Motor „Vorwärts“) bei 3-Punkt-Schritt-Signalen
ohne externe Rückführung

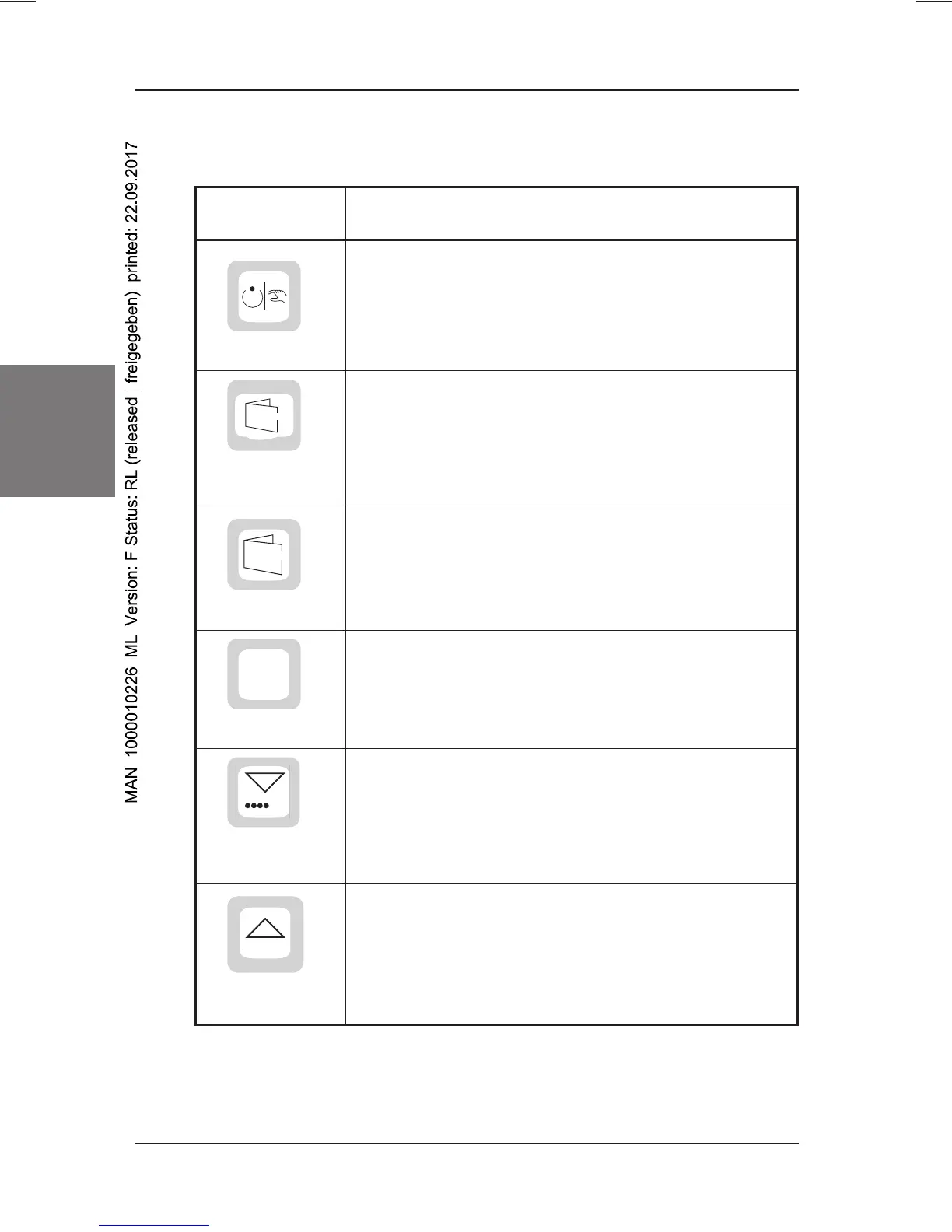

Bild 23: Bedeutung der Bedienelemente in der Ebene Prozeßbedienen
➤
➤
DISPLAY
ENTER
0.....9
SELECT
0.....9
