DIGITALER INDUSTRIEREGLER
deutsch

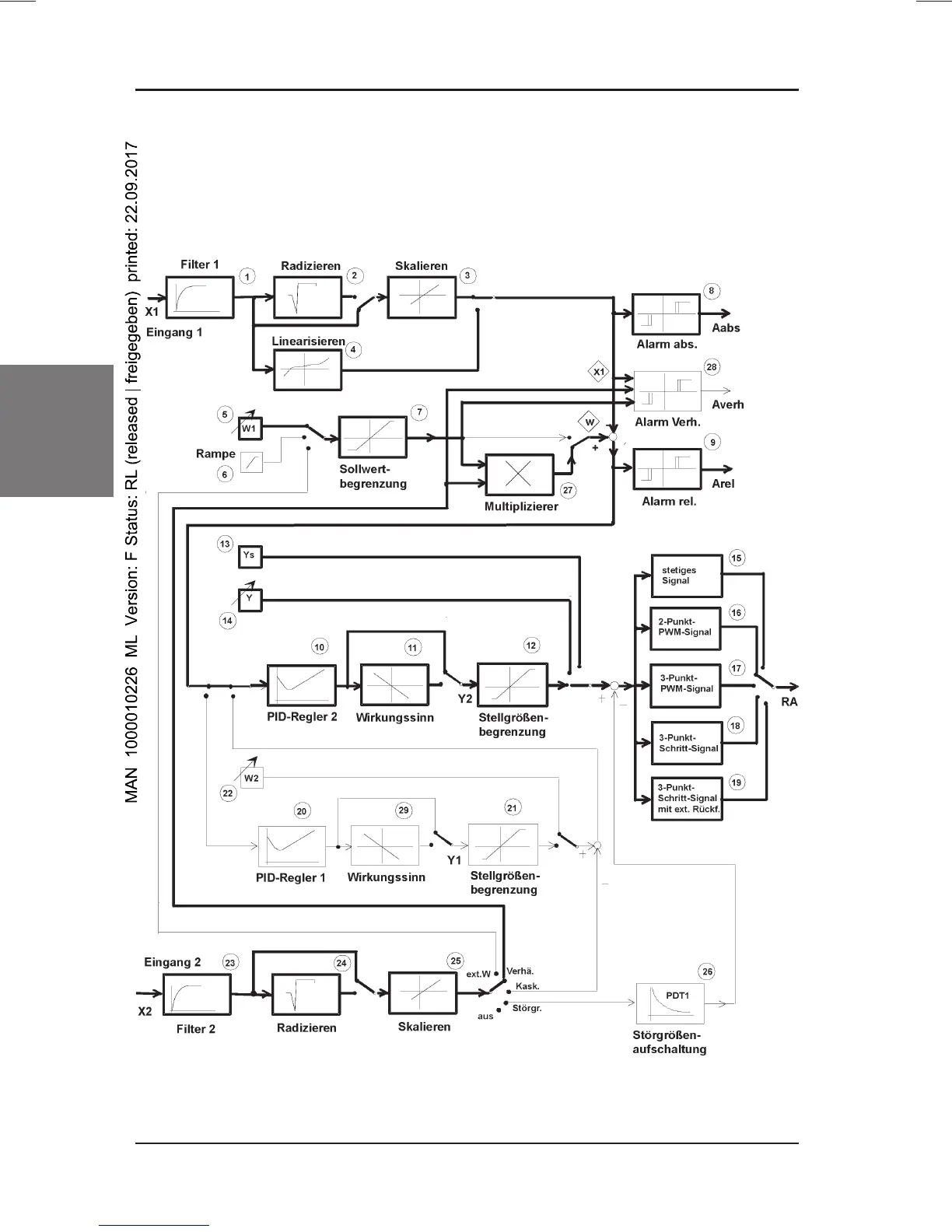

Bild 12: Struktur
Verhältnisregelung
Beschreibung der Funktionsblöcke ab Seite 26
Aus der Gesamtstruktur ergibt sich durch Konfigurieren die im Bild 12 hervorgeho-
bene Struktur
Verhältnisregelung.
Die Basis bildet der PID-Regler 2. PID-Regler 1
bleibt unbenutzt. Eingang 1 ist für die Regelgröße X1 vorgesehen, an Eingang 2 wird
die Prozeßgröße gelegt. W1 ist der einzustellende Verhältnissollwert.
5.5.2 Reglerstruktur
Verhältnisregelung
Regler-
ausgang
