101
DIGITALER INDUSTRIEREGLER
deutsch

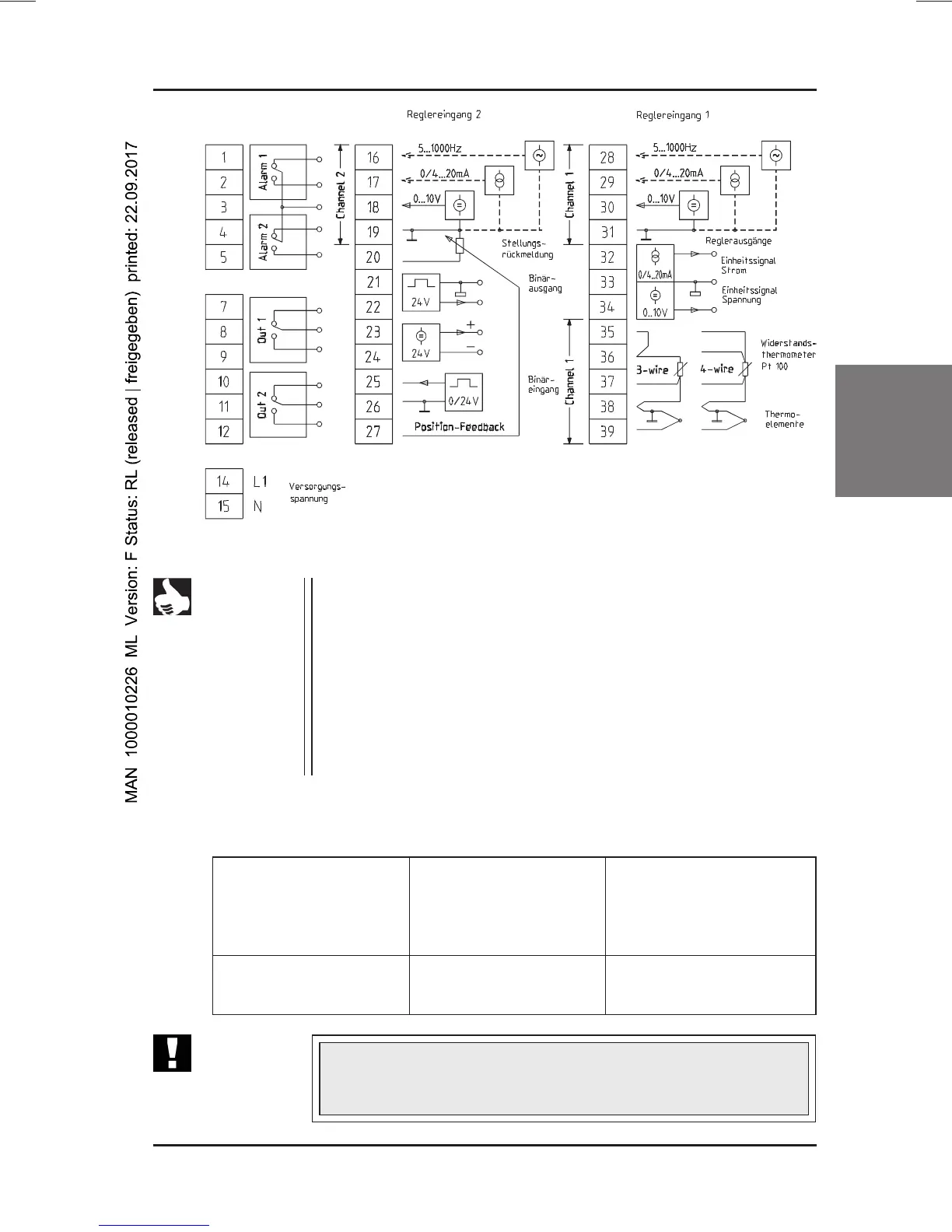

Bild 3: Belegung der Klemmleisten
4.2 Versorgungsspannungen
ACHTUNG!
Zur Gewährleistung der elektromagnetischen Verträglichkeit (EMV)
muß die Schraubklemme TE (Technische Erde) mit einem kurzen
Kabel (30cm; 2,5 mm
2
) auf Erdpotential gelegt werden.
HINWEIS Beachten Sie beim Anschluß der Sensorleitungen:
• Verlegen Sie die Leitungen getrennt von Leistungskabel (Leitun-
gen, auf denen größere Ströme fließen) und hochfrequenten
Leitungen. Verwenden Sie auf keinen Fall mehradrige Installa-
tionskabel, um Leistungs- und Sensorleitungen gemeinsam zu
führen.
• Legen Sie bei Verwendung von geschirmten Kabeln den Schirm
nur auf einer Seite auf. Vermeiden Sie in jedem Fall, den Schirm
auf den Schutzleiter und zugleich an die Masse des Reglerein-
gangs zu legen.
Versorgungsspannung An die Klemmen 14 und 15
für Regler: anzulegen.
Ausführung 1: 115 / 230V 50 ... 60 Hz
Ausführung 2: 12 / 24V 50 ... 60 Hz
Versorgungsspannung 24 V DC An den Klemmen 23 u. 24
für Meßumformer: abgreifbar.
Relais 3
(Alarm)
Relais 3
(Alarm)
Relais 1
(Ausgang)
Relais 2
(Ausgang)
