136 - 1110
DIGITALER INDUSTRIEREGLER
deutsch
Beim Sollwerteinstellen in der Ebene Prozeßbedienen, aber auch beim
Parametrieren und beim Konfigurieren sind Zahlenwerte einzustellen. Das kann mit
Hilfe der Tasten „Pfeil oben“ und „Pfeil unten“ durchgeführt werden. Bild 25 zeigt das
Prinzip des Einstellens von Zahlenwerten am Beispiel der Nachstellzeit T
n
eines
Reglers.
Durch Drücken der Taste „Pfeil unten“ wird jeweils, beginnend von der niedrigsten
Stelle, um eine Stelle nach links weitergeschaltet (Stellenauswahl). Die betreffende
Stelle wird durch Blinken angezeigt. Mit der Taste „Pfeil oben“ kann der Wert der
blinkenden Stelle von 0 bis 9 (höchste Stelle von -1 bis 9) verändert werden. Beim
Drücken der Taste ENTER wird der eingestellte Zahlenwert übernommen. Wird nach
dem Einstellen eines Zahlenwertes die SELECT-Taste betätigt, dann wird dieser
Wert verworfen, und es erscheint wieder der ursprüngliche Zahlenwert in der An-
zeige.
Durch gleichzeitiges Drücken der Tasten „Pfeil oben“ und „Pfeil unten“ wird das
Komma jeweils um eine Stelle nach links verschoben. Die Verschiebung der
Kommastelle ist aber nicht bei allen Zahlenwerten möglich.
Die Parameter lassen sich nur innerhalb der vorgeschriebenen Einstellbereiche
einstellen (vergl. Abschn. 6.5.4). Wird ein Wert außerhalb des zulässigen Einstell-
bereichs eingegeben, so wird er beim Betätigen der ENTER-Taste auf die über-
schrittene Bereichsgrenze gesetzt.
6.4 Einstellen von Zahlenwerten

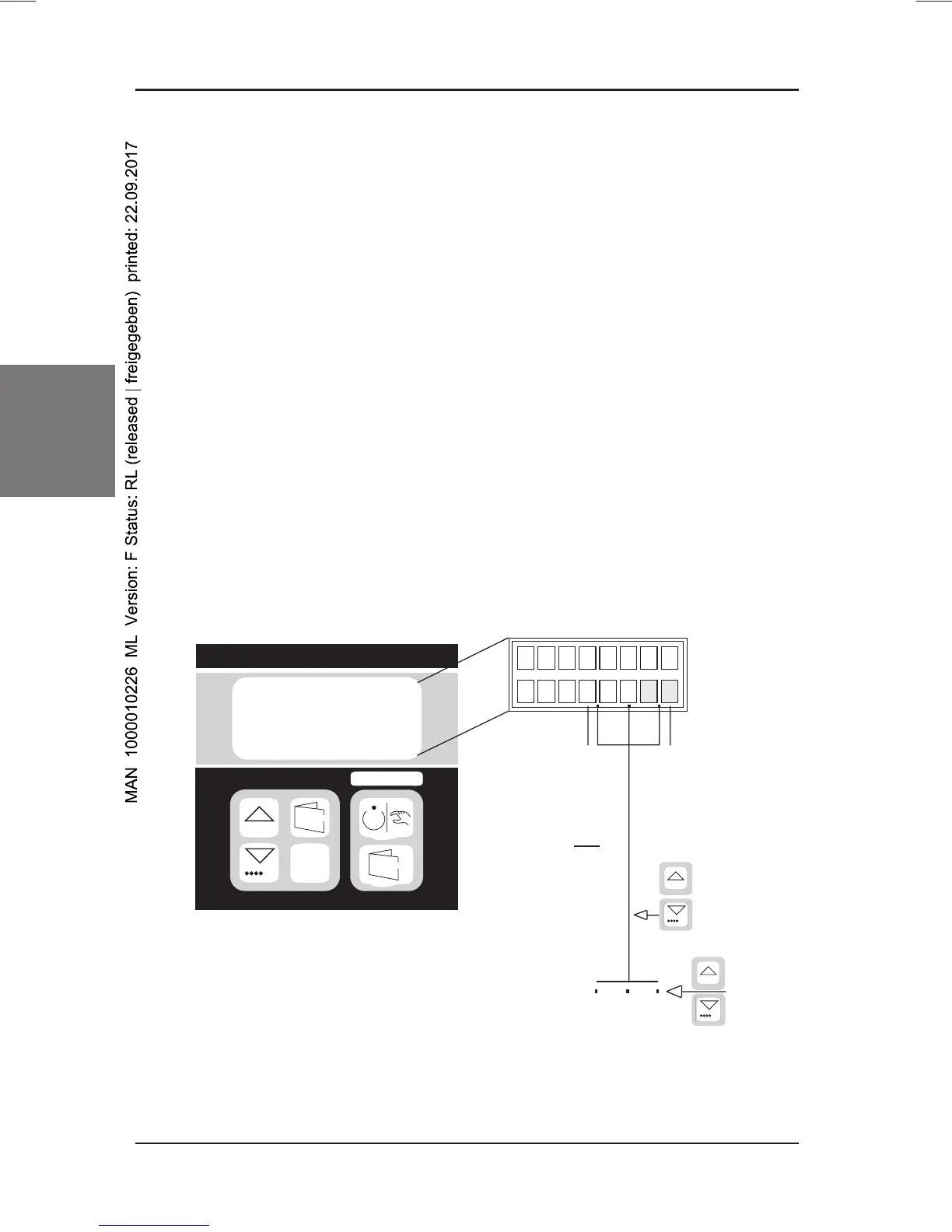

Bild 25: Einstellen von Zahlenwerten
➨
0.....9
ENTER
SELECT
➤
➤
DISPLAY
1110
Re g l
Tn
er
0
.
.
.
9
-1
0
.
.
.
9
0.....9
0.....9
➨
0.....9
0.....9
➨
Stellenwert
Stellenauswahl
Komma-
stellenver-
schiebung
