122
DIGITALER INDUSTRIEREGLER
deutsch
Einstellbarer Parameter:
D: Steigung der Sollwertrampe

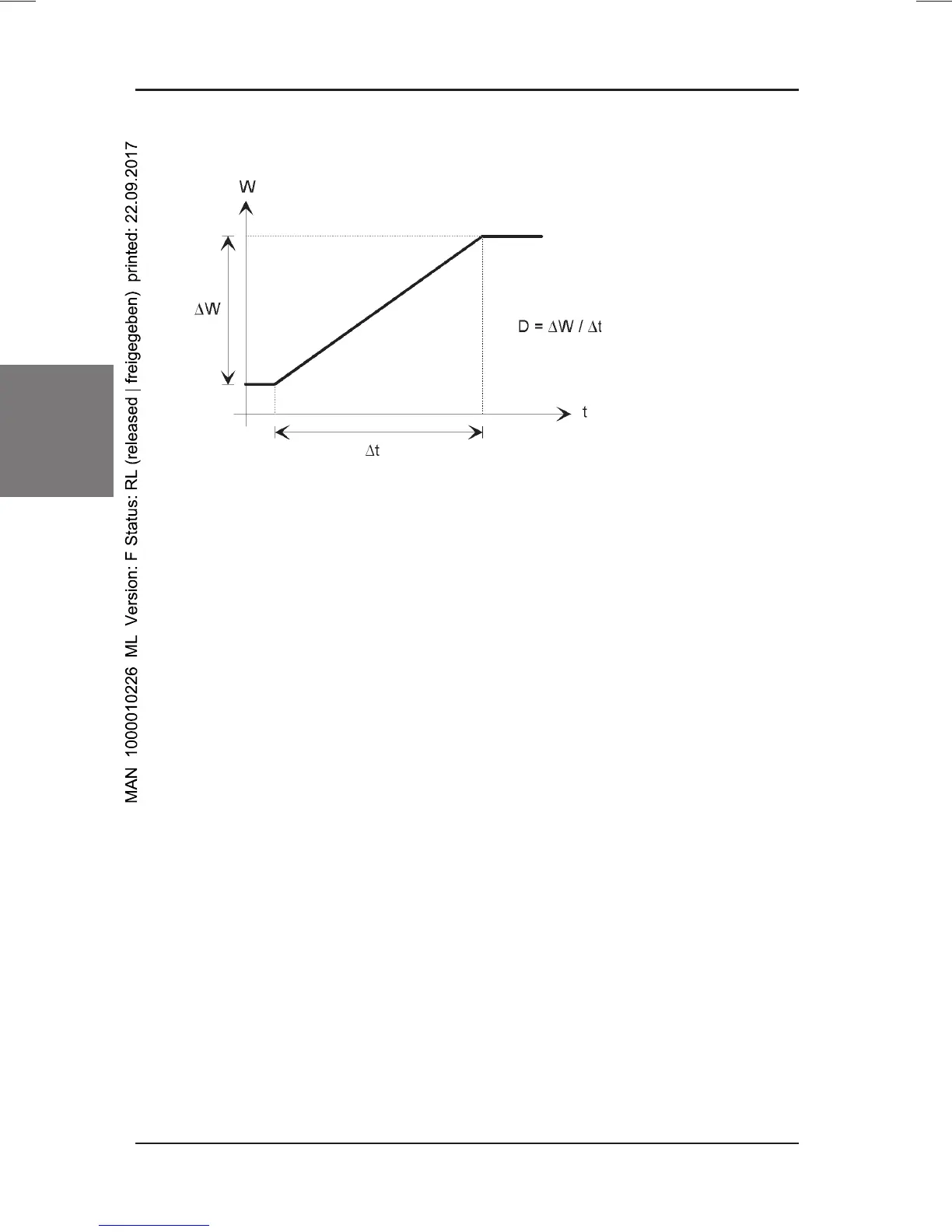

Bild 16: Rampenfunktion
Funktionsblock 7: Sollwertbegrenzung
Für den Sollwert kann eine untere sowie eine obere Begrenzung eingegeben wer-
den. Der Sollwert läßt sich nur innerhalb dieses Bereiches einstellen.
Einstellbare Parameter:
W1o: obere Sollwertgrenze
W1u: untere Sollwertgrenze
Funktionsblock 8: Alarm, absolut
Mit dieser Funktion werden die Alarmrelais betätigt, wenn die Regelgröße X1 eine
obere Grenze über- oder eine untere Grenze unterschreitet. Die Grenzen können
innerhalb des Skalierungsbereiches X1u...X1o bzw. innerhalb des Meßbereiches
bei Temperatureingängen eingestellt werden.
Überschreiten des oberen Grenzwertes: Alarmmeldung über Relais 3
Unterschreiten des unteren Grenzwertes: Alarmmeldung über Relais 4
Einstellbare Parameter:
X1+ : oberer Grenzwert für Alarmmeldung
X1- : unterer Grenzwert für Alarmmeldung
Hy : Schalthysterese
