La plage de travail d’une vanne proportionnelle est définie par le courant de bobine.
Valeur de courant à laquelle la vanne commence tout juste à s’ouvrir. Cette valeur correspond à la valeur de
consigne et à la valeur réelle de 0 %. La plage de réglage dépend de l’exécution de l’appareil en présence.
Valeur de courant à laquelle la vanne atteint précisément le débit maximal; une augmentation du courant de
bobine au-delà de la valeur supérieure n’entraîne plus d’augmentation notable dans le débit. Cette valeur cor-
respond à la valeur de consigne et à la valeur réelle de 100 %. La plage de réglage dépend de l’exécution de
l’appareil en présence.
Les valeurs de courant en dehors de la plage de travail ne sont pas pertinentes pour une régulation. La plage du
signal normalisé d’entrée (par ex. 0 ... 10 V) est donc réglée sur la plage de travail du courant de bobine (voir cha-
pitre 6. Structure et fonctions).
Pour un type de vanne donné (exécution de bobine), la plage de travail dépend du diamètre nominal de la vanne,
ainsi que des rapports de pression (pression d’alimentation / pression de retour) dans l’installation. Le réglage doit
se faire dans des conditions de fonctionnement typiques.

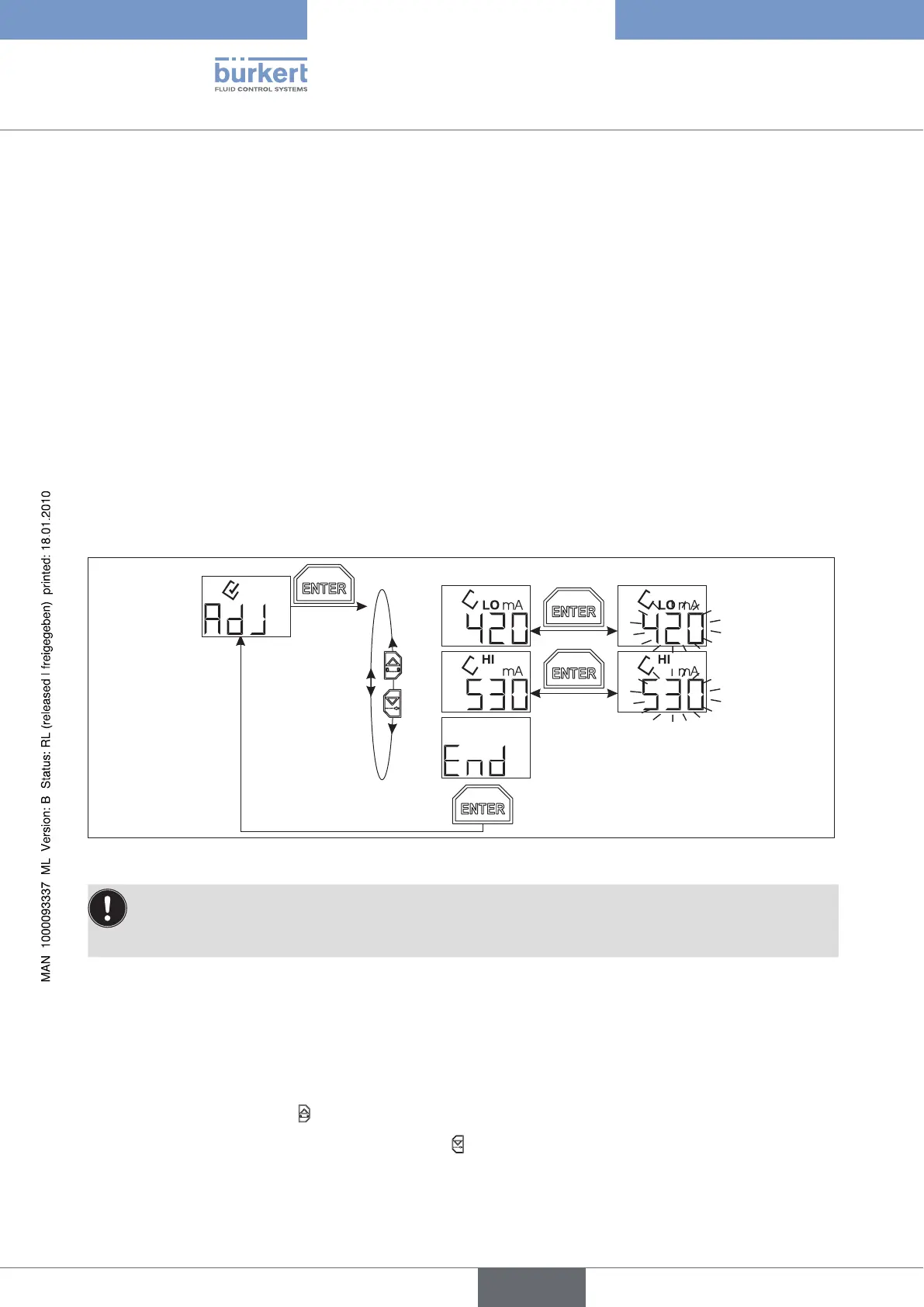

AdJ (Adjust) - Adjustment du courant de bobineFigure 20 :
Pour le réglage de la plage de travail, un affichage du débit est nécessaire. Déterminer ainsi le début et •
le moment où le débit maximale est atteint.
La précision absolue de l’affichage du débit n’est pas déterminante!•
Régler le courant de bobine minimal I
→
1
(AdJ = LO mA) à l’aide des touches fléchées, de manière à ce que la
vanne commence tout juste à s’ouvrir.
Démarrer avec une valeur de courant à laquelle la vanne est encore bien fermée et augmenter le courant de bobine
→
à l’aide de la touche fléchée jusqu’à ce que l’affichage du débit détecte pour la première fois un débit.
Réduire le courant de bobine à l’aide de la touche
→ de quelques mA, jusqu’à ce que la vanne se referme à
nouveau.
