Der Arbeitsbereich eines Proportionalventils wird durch den Spulenstrom definiert.
•
Stromwert, bei dem das Ventil gerade zu öffnen beginnt. Dieser Wert entspricht dem Soll- und Istwert von 0 %.
Der Einstellbereich ist abhängig von der vorliegenden Geräteausführung
•
Stromwert, bei dem das Ventil gerade den maximalen Durchfluss erreicht, eine Erhöhung des Spulen-
stromes über den oberen Wert hinaus bringt keinen nennenswerten Zuwachs im Durchfluss mehr. Dieser
Wert entspricht dem Soll- und Istwert von 100 %. Der Einstellbereich ist abhängig von der vorliegenden
Geräteausführung.
Stromwerte außerhalb des Arbeitsbereiches sind für eine Regelung irrelevant. Der Bereich des Eingangs-Norm-
signals (z. B. 0 ... 10 V) wird deshalb auf den Arbeitsbereich des Spulenstroms (siehe 7.Aufbau und Funktion)
eingestellt.
Für einen bestimmten Ventiltyp (Spulenausführung) hängt der Arbeitsbereich von der Nennweite des Ventils sowie
von den Druckverhältnissen (Vor- und Rückdruck) in der Anlage ab. Die Einstellung muss bei typischen Betriebs-
bedingungen erfolgen.

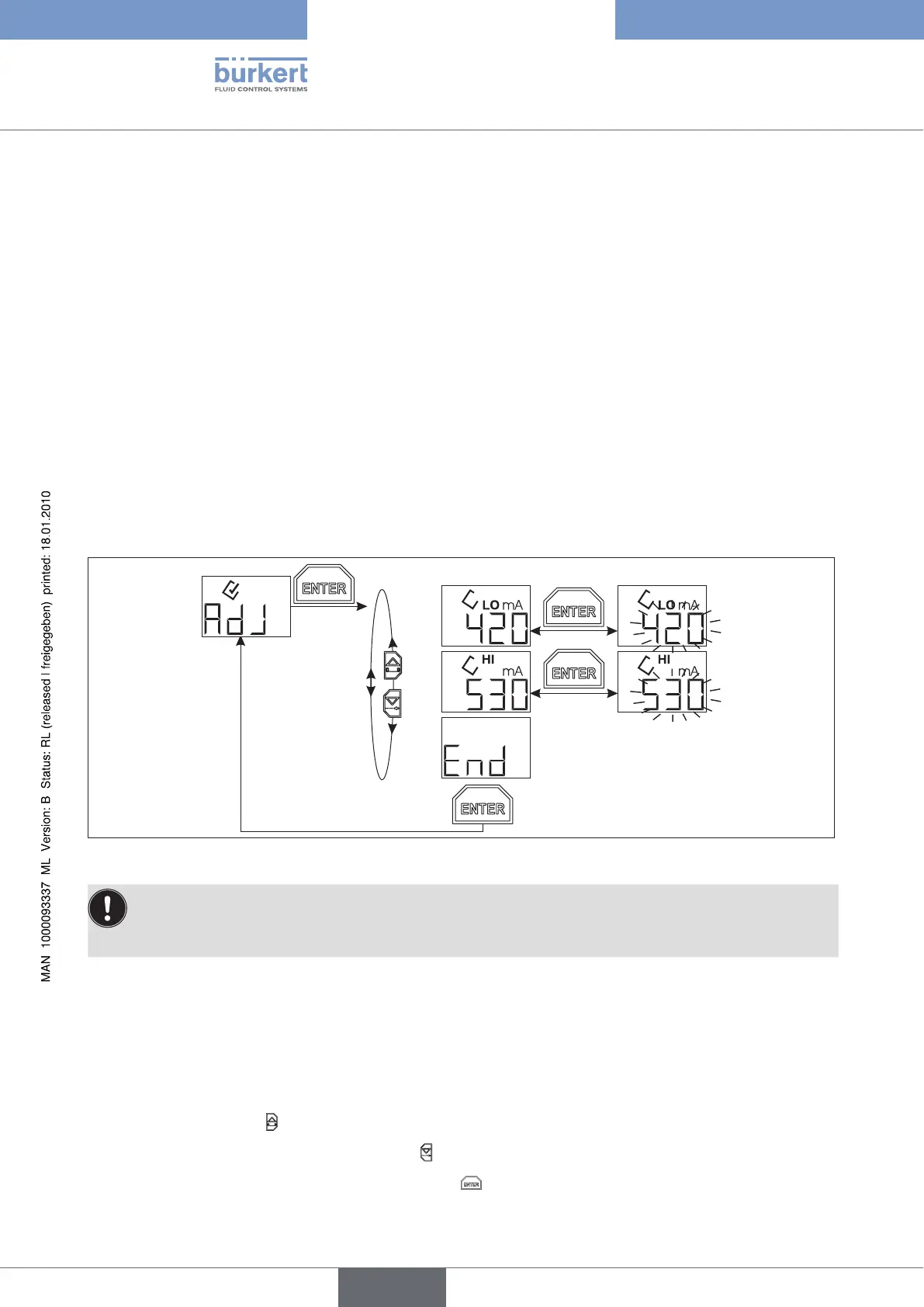

AdJ (Adjust) - Anpassung des SpulenstromsBild 20:
Für die Einstellung des Arbeitsbereiches ist eine Durchflussanzeige erforderlich. Stellen Sie damit den •
Beginn und das Erreichen des maximalen Durchflusses fest.
Die absolute Genauigkeit der Durchflussanzeige ist nicht entscheidend!•
Stellen Sie den minimalen Spulenstrom I1 (AdJ = LO mA) über die Pfeiltasten so ein, dass das Ventil gerade zu
→
öffnen beginnt.
Starten Sie bei einem Stromwert, bei dem das Ventil noch sicher geschlossen ist und erhöhen Sie den Spulen-
→
strom mit der Pfeiltaste solange, bis die Durchflussanzeige erstmals einen Durchfluss detektiert.
Reduzieren Sie den Spulenstrom mit der Taste
→ um einige mA, bis das Ventil wieder sicher geschlossen ist
Bestätigen Sie den minimalen Spulenstrom I
→
1
mit der -Taste.
