Structure et fonctions
 


L’unité de commande se compose d’un écran LCD et de touches. Elle sert à l’affichage et au réglage du régulateur
électronique de type 8605.

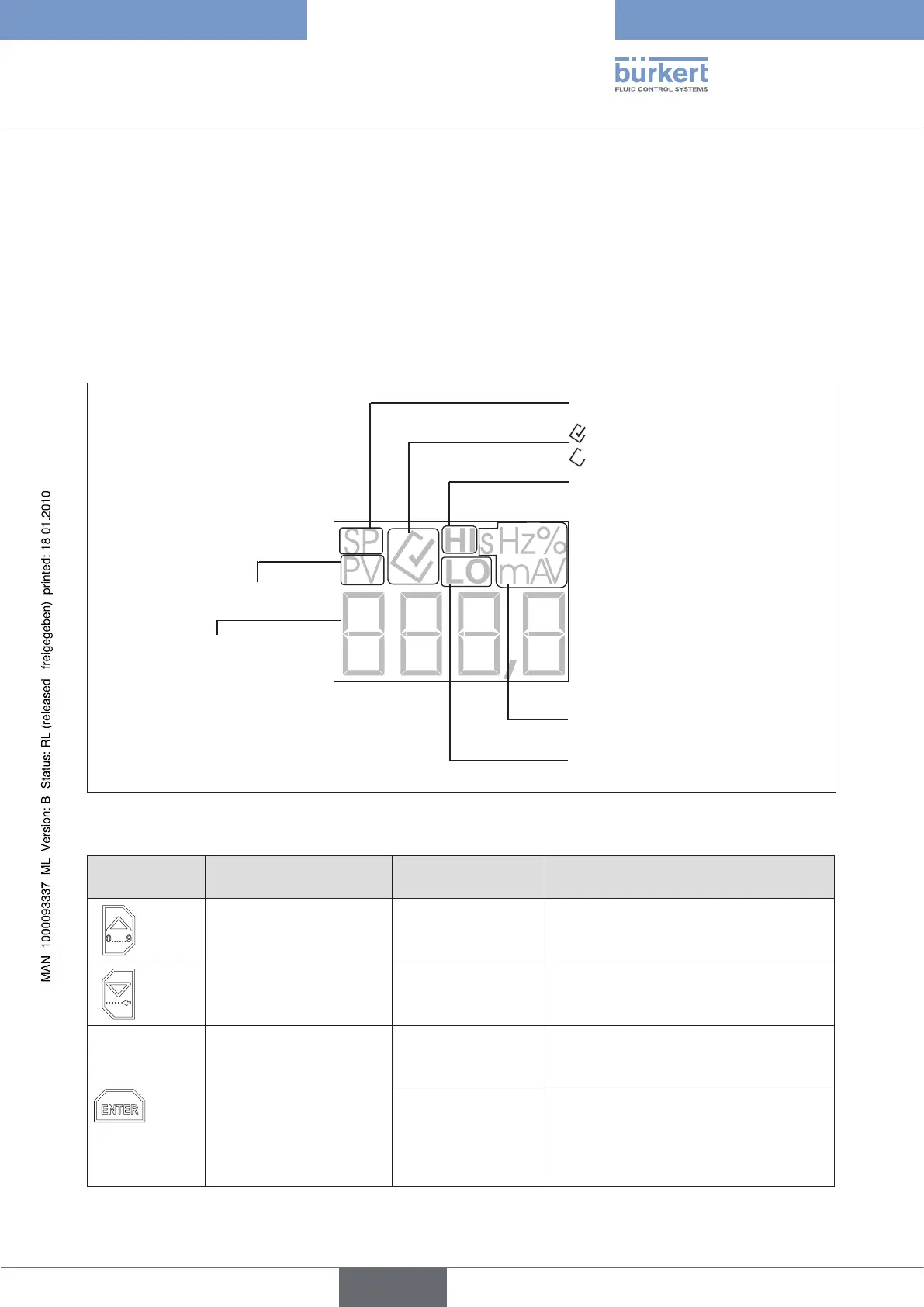

Unité de la valeur affichée
(s, Hz, %, mA, V)
Écran LCD
Limite inférieure
= actif
= inactif
Setpoint = Valeur de consigne
(du courant de bobine)
Process value = Valeur réelle
(du courant de bobine)
Limite supérieure
Unité de commandeFigure 3 :

  



Conversion de la valeur
affichée
PV [mA] Process value
PV [%] Process value
SP [%] Setpoint
TV [%] Rapport impulsion
Défilement vers le
haut
(sélection)
Augmenter d'un point (augmenter) les
valeurs numériques
Défilement vers le
bas (sélection)
Baisser d'un point (réduire) les valeurs
numériques
3 sec
Accès au mode
configuration
Validation de la
fonction du menu
sélectionnée
Sélection et désélection des différentes
fonctions du menu
Navigation entre les
fonctions du menu-
principal et des
sous-menu, par ex.:
Out-VALV
Valider les valeurs réglées

