Aufbau und Funktion


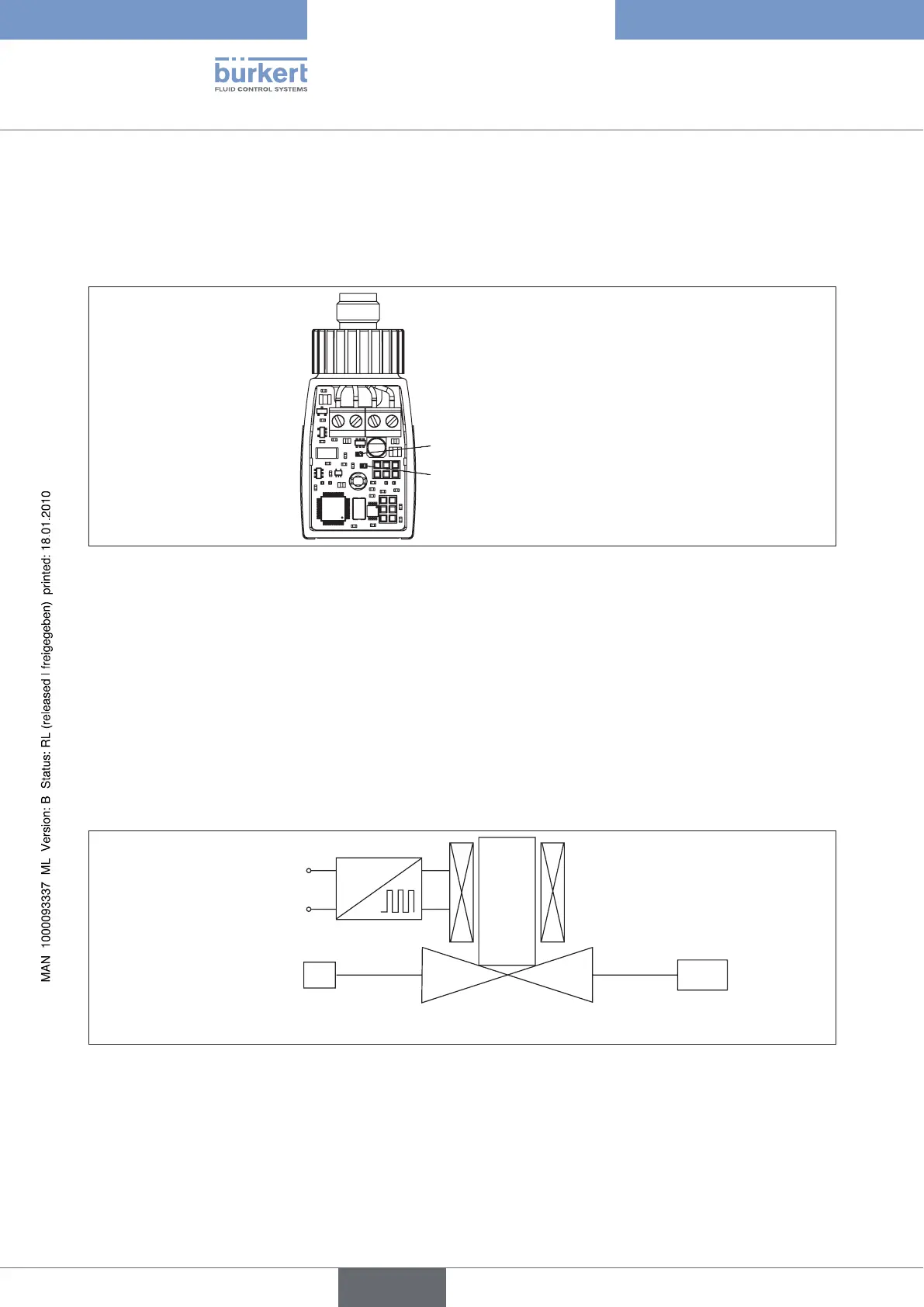

Bei Betrieb der Ansteuerelektronik 8605 ohne Bedieneinheit wird der Betriebszustand durch zwei LEDs
angezeigt.
LED grün: Gerät in Betrieb
LED gelb: Strom durch Ventil
LEDs bei Ausführungen ohne BedieneinheitBild 4:

Die Ansteuerelektronik Typ 8605 ist geeignet zur Steuerung aller Bürkert- Proportionalventile mit einem Maximalstrom
im Bereich von 40 ... 2000 mA.
Sie wandelt ein externes Normsignal in ein pulsweitenmoduliertes Spannungssignal (PWM) um, mit welchem die
Magnetspule des Proportionalventils beaufschlagt wird (siehe Bild 5: Grundfunktion der Ansteuerelektronik Typ
8605). Jedem Wert des Eingangssignals ist dabei ein bestimmter Wert des mittleren Spulenstroms zugeordnet.
Über den Spulenstrom ist die Öffnung des Ventils proportional einstellbar.
Loadp
1
0 ... 5/10 V
0/4 ... 20 mA
Standard
Bild 5: Grundfunktion der Ansteuerelektronik Typ 8605
Als Normsignale sind 0 ... 5 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA einstellbar.

