Aufbau und Funktion
 


Die Bedieneinheit besteht aus LCD-Display und Tasten. Sie dient der Anzeige und Einstellung der Ansteuerelekt-
ronik Typ 8605.

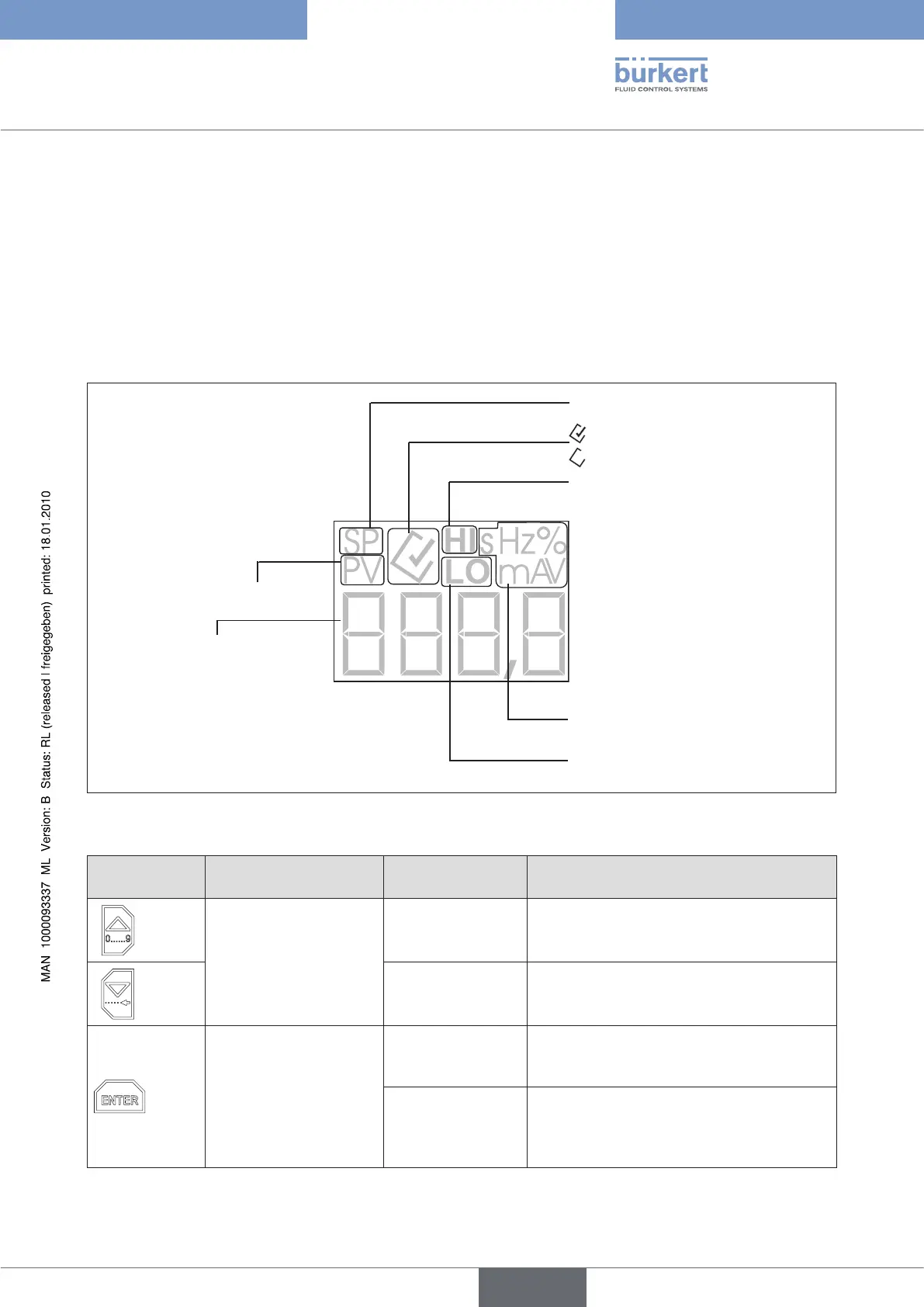

Einheit des angezeigten Wertes
(s, Hz, %, mA, V)
LCD-Display
Untergrenze
= aktiv
= nicht aktiv
Setpoint = Sollwert
(des Spulenstroms)
Process value = Istwert
(des Spulenstroms)
Obergrenze
BedieneinheitBild 3:

  


Umschalten des Anzei-
gewertes
PV [mA] Process Value
PV [%] Process Value
SP [%] Setpoint
TV [%] Tastverhältnis
Blättern nach oben
(Auswahl)
Inkrementieren (Vergrößern) von
Zahlenwerten
Blättern nach unten
(Auswahl)
Dekrementieren (Verkleinern) von
Zahlenwerten
3 sec
Einstieg in den
Konfigurationsmodus
Bestätigen
des gewählten
Menüpunktes
An- und Abwählen der einzelnen
Menüpunkte
Wechsel zwischen
Haupt- und Unter-
menüpunkten
z. B.: Out-VALV
Bestätigen eingestellter Werte

