Dans le cas de l’utilisation du régulateur électronique 8605 sans unité de commande, le mode de service est indiqué
par deux DEL.
DEL verte: Appareil en service
DEL jaune: Passage de courant à travers la vanne

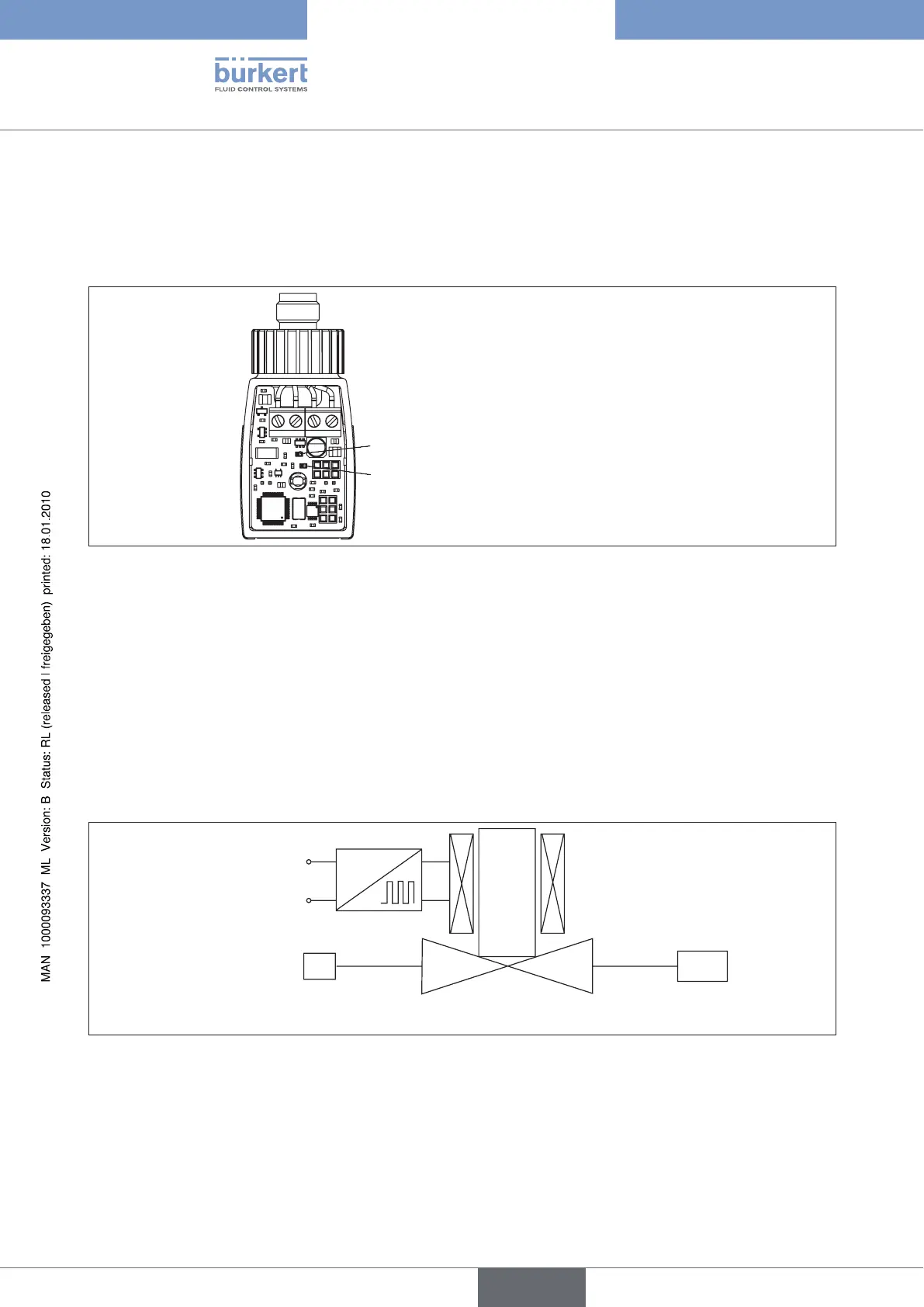

DEL pour les exécutions sans unité de commandeFigure 4 :
Le régulateur électronique de type 8605 est conçu pour la régulation de toutes les vannes proportionnelles
Bürkert avec une max. courant allant de 40 à 2000 mA.
Il transforme un signal normalisé externe en un signal de tension avec modulation de largeur d’impulsions (MLI),
appliqué à la bobine d’électroaimant de la vanne proportionnelle ( voir Figure 5 : Fonctionnement de base du
régulateur électronique de type 8605). Une certaine valeur du courant de bobine moyen est attribuée à chaque
valeur du signal d‘entrée. L‘ouverture de la vanne est réglable en proportion via le courant de bobine.
Loadp
1
0 ... 5/10 V
0/4 ... 20 mA
Standard
Figure 5 : Fonctionnement de base du régulateur électronique de type 8605
Les réglages suivants 0 ... 5 V, 0 ... 10 V, 0 ... 20 mA ou 4 ... 20 mA sont possibles pour les signaux normalisés.
