Montage
1
7
6
5
2
3
4
9
8

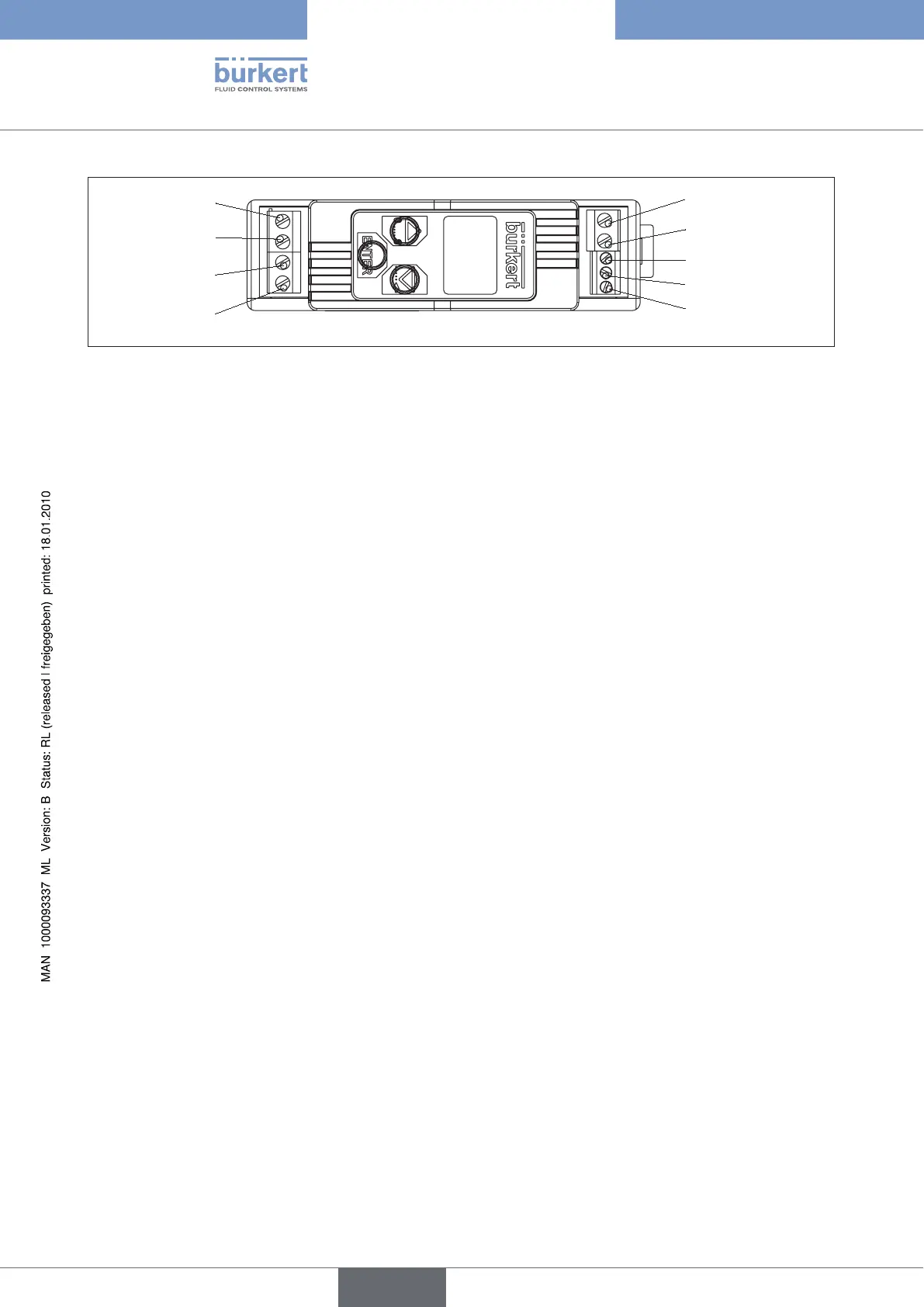

Anschluss KlemmleisteBild 12:
Legende:
12 ... 24 V DC1.
GND2.
Normsignal (-)3.
Normsignal (+)4.
Ventil5.
Ventil6.
RS485-B7T x D7.
RS485-A/R x D8.
GND9.

