BWT Manager Connect Duo - Montage du Kit Dinjection

UNIVERS
19
2023/03 - Indice de révision : A - Code : 0000139233

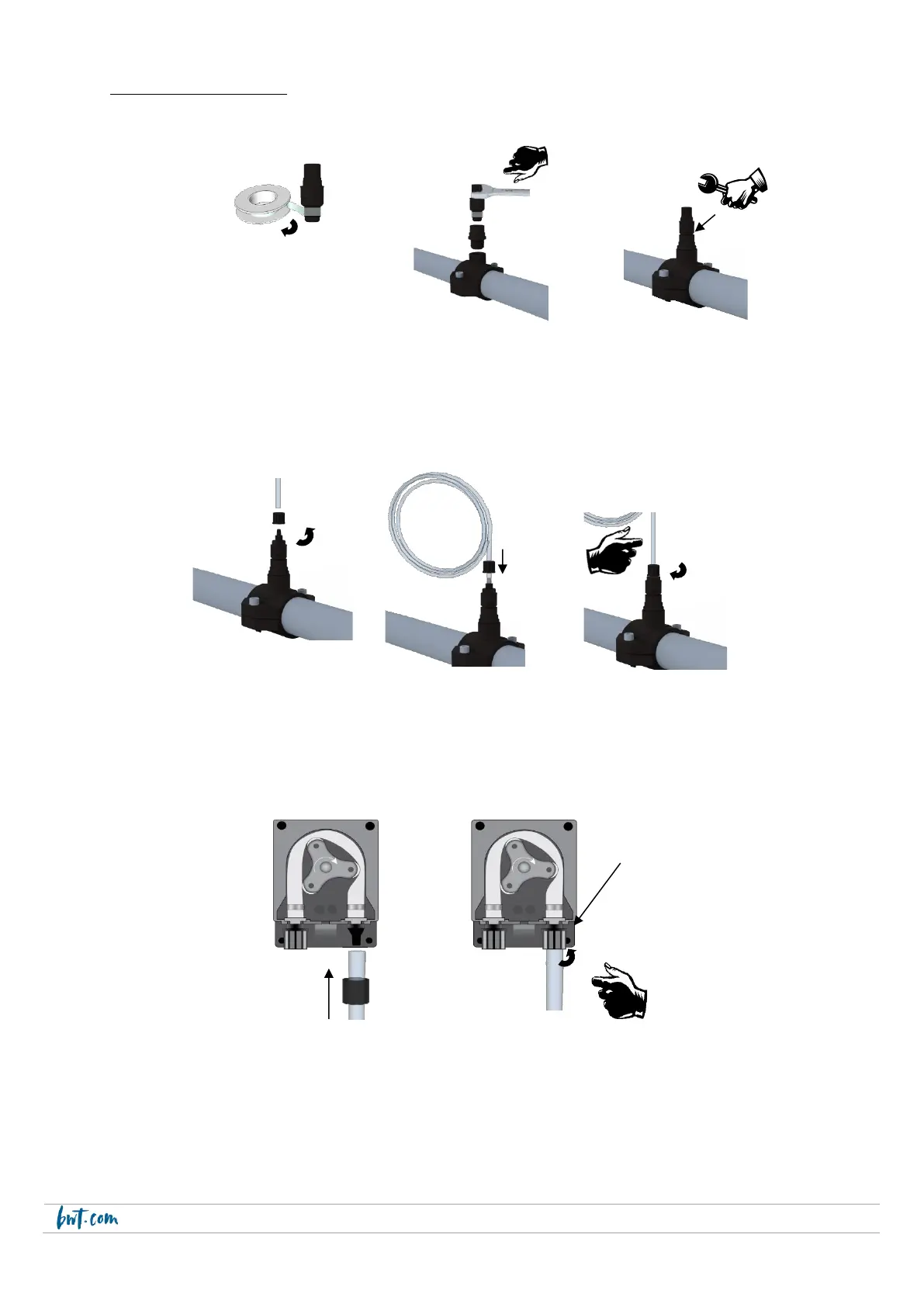

Montage du kit d’injection
Etape 8
Visser le raccord sur le collier
de prise en charge.
Téflon en
ruban
Etape 7
Mettre du téflon sur les filets
du raccord et du clapet
d’injection.
Etape 9
Serrer le clapet d’injection sur
le raccord.
Etape 12
Visser le bouchon avec le tube
PE (Blanc) sur le clapet.
Etape 10
Dévisser l’écrou du clapet
d’injection.
Etape 11
Passer le tube PE dans le
bouchon et emmancher-le
sur le cône du clapet.
Tube en PE
(Blanc)
Etape 13
Même opération du côté de
la pompe doseuse.
Etape 14
Visser le bouchon avec le
tube PE (Blanc) sur la pompe.
Flèche
d’indication de
la sortie pompe
