BWT Manager Connect Duo - Mise en Service; Branchements Électriques

UNIVERS
21
2023/03 - Indice de révision : A - Code : 0000139233
AVERTISSEMENT
Les sondes sont des éléments sensibles. Elles doivent être entretenues et étalonnées régulièrement à
l’aide des solutions étalon fournies avec l’appareil. En cas de défaut, il y a risque potentiel d’injection
excédentaire de produit chimique, ou de dégradation sanitaire de la qualité de l’eau.

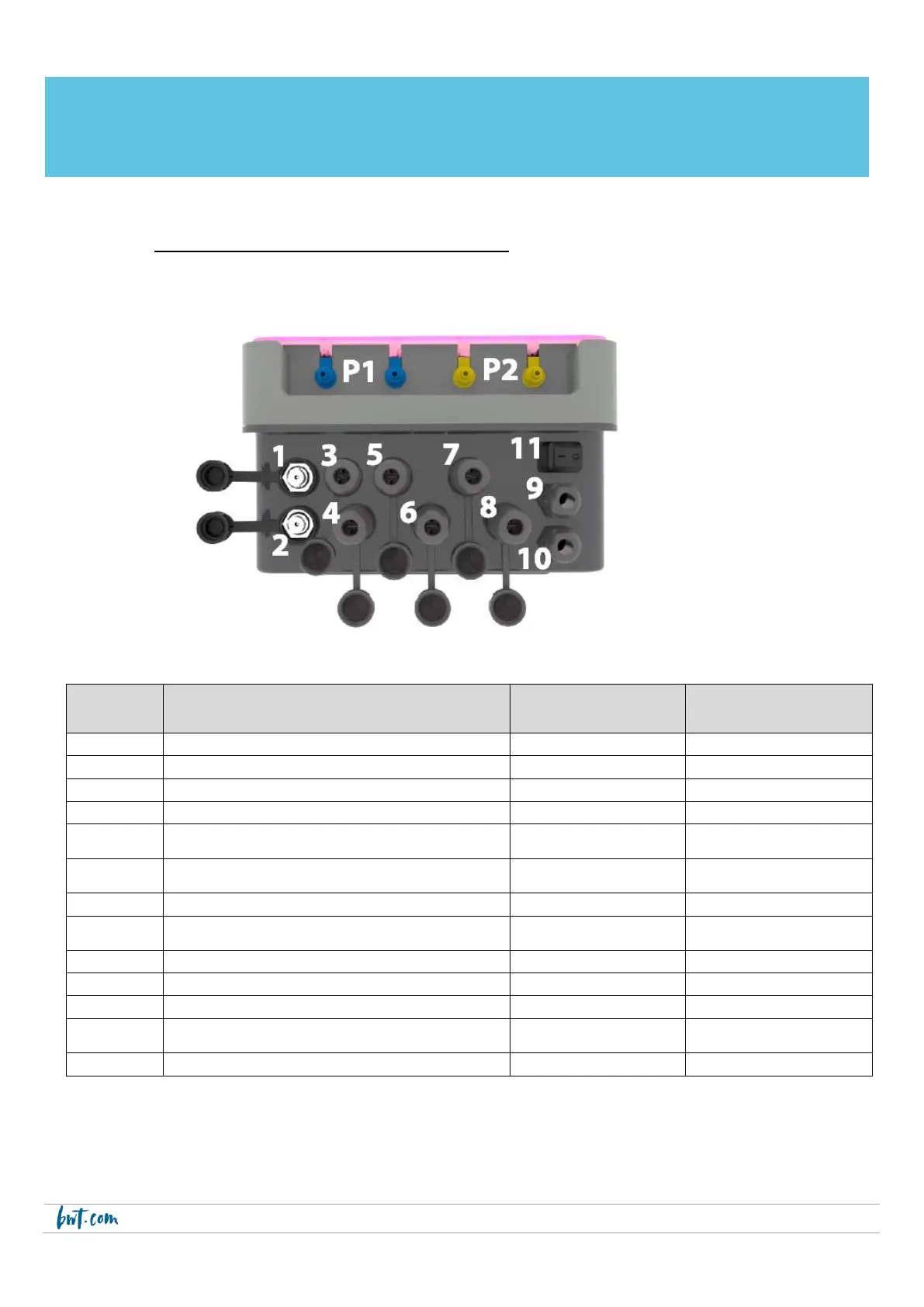

4.4 Mise en service / Branchements électriques
Note : à l’exception de la sortie relais, tous les raccordements entrées/sorties sont en très basse tension de
sécurité (TBTS). Ces tensions sont généralement fournies par l’appareil et n’excèdent pas 15V continu.
Connecteur
Description
Manager Connect Duo
pH · Rédox
Manager Connect Duo
pH · Rédox · CL
1
Sonde Rédox (BNC)
Oui
Oui
2
Sonde pH (BNC)
Oui
Oui
3
Sonde T° C (PT 100)
Oui
Oui
4
Sonde chlore libre
Non utilisé
Oui
5
Sonde de niveau de bac de stockage de correcteur
pH
Oui
Oui
6
Sonde de niveau de bac de stockage de chlore
liquide
Oui
Oui
7
Contrôleur de débit (capteur de type Reed)
Oui
Oui
8
Asservissement à la pompe de filtration
Pompe de filtration
(220Vac)
Pompe de filtration
(220Vac input)
9
Passe-câble sortie relais pour alarme
Oui
Oui
10
Passe-câble alimentation
220-240 Vac 50-60 Hz
220-240 Vac 50-60 Hz
11
Bouton ON / OFF
Oui
Oui
P1
Connection bleue de pompe péristaltique
correcteur de pH
Oui
Oui
P2
Connection jaune de pompe péristaltique chlore
Oui
Oui
