2023/03 - Indice de révision : A - Code : 0000139233
15. Entretien

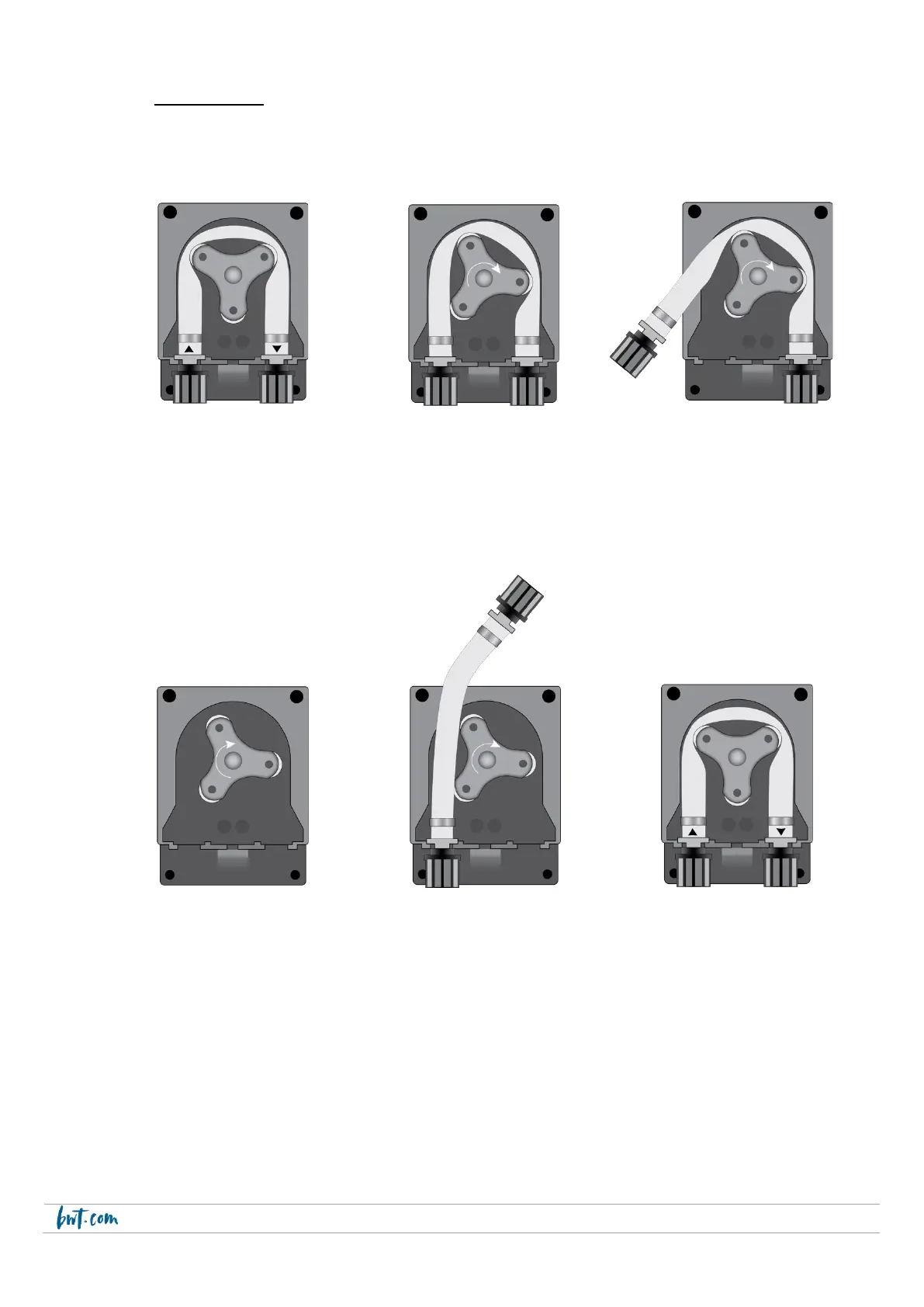

Remplacement du tube de compression d’une pompe péristaltique :
NB : toujours tourner la roue à galets dans le sens des aiguilles d’une montre
Ouvrir le capot de la pompe et
retirer le tube en tirant le le raccord
gauche vers le haut.
Positionner la roue à galets comme
indiqué sur la figure en la tournant
dans le sens des auguilles d’une
montre
Retirer complètement le raccord
gauche,en l’écartant, et tourner la
roue à galets de façon à libérer le
tuyau au dessus du raccord droit
Positionner la roue à galets comme
sur la figure
Insérer le tube dans le raccord
gauche dans the left connector into
the relative housing and pass the
hose under the roller’s guide. Turn
the roller in the direction of the
circular arrow, simultaneously
accompanying the hose into the
pump’s head, until the right
connector is reached.
Close the pump’s lid and press its
surface hard so that it is properly
locked into place.
