2023/03 - Indice de révision : A - Code : 0000139233
ATTENTION
Le raccordement électrique du boitier BWT MANAGER CONNECT DUO doit être impérativement
asservi au fonctionnement de la filtration de la piscine.
L’entrée 8 peut être utilisée pour remplir cette condition.
(Entrée libre de potentiel, ne pas brancher de 220 V ou autre alimentation sur cette entrée)

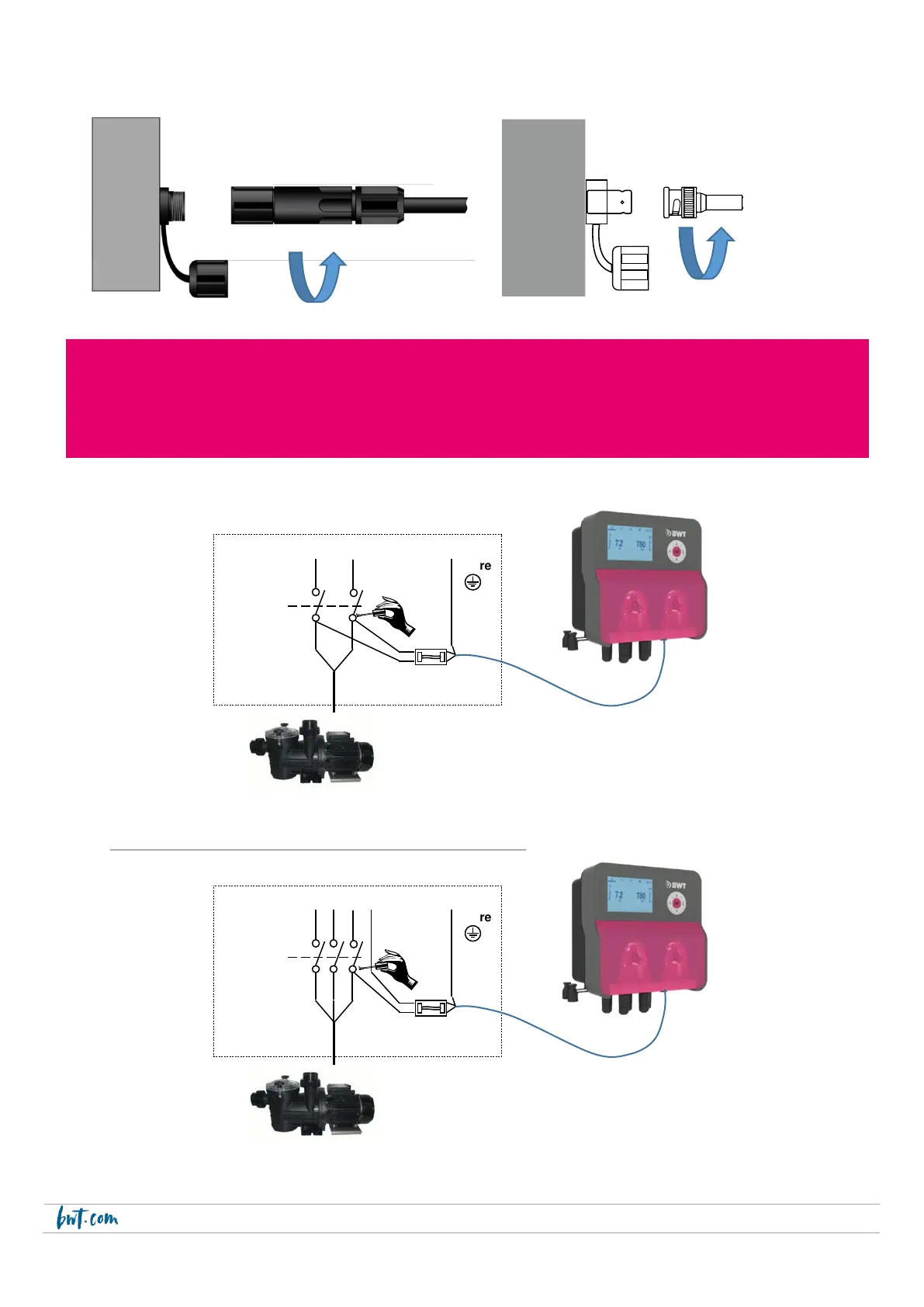

Cas d’un coffret de filtration en 230V 50Hz monophasé…
Cas d’un coffret de filtration en 380V 50Hz triphasé…
REMARQUE : Dans les deux cas, raccorder « Neutre et une phase » ainsi que la terre !
Branchement connecteur type “Binder”
Branchement connecteur type “BNC”
Contacteur
du moteur
de filtration
Dispositif de
sectionnement
Contacteur
du moteur
de filtration
Dispositif de
sectionnement
