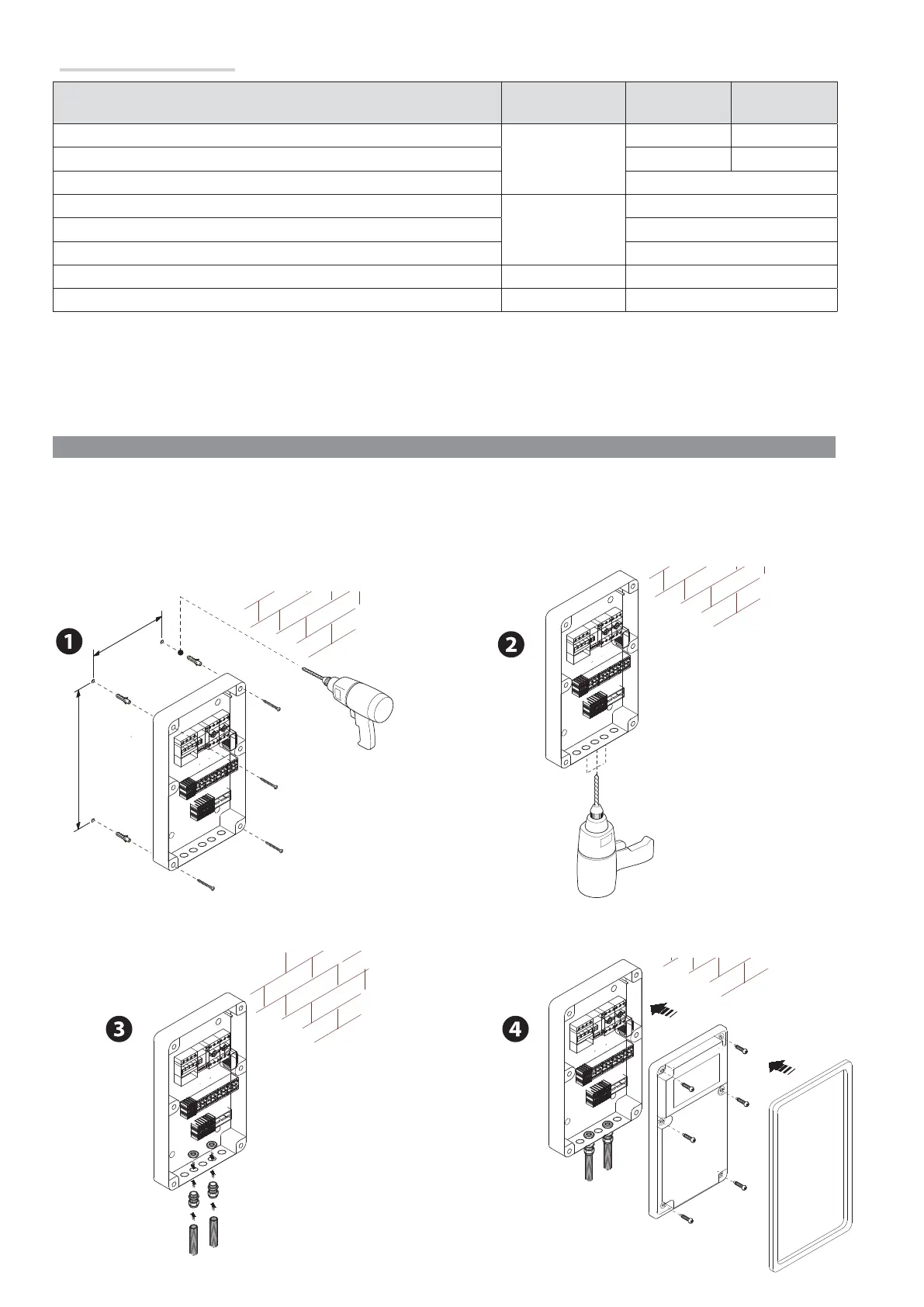

Fissare la base del quadro in una zona protetta con viti e tasselli o dei supporti adeguati .
Forare sui fori presfondati e inserire i pressacavi con i tubi corrugati per il passaggio dei cavi elettrici .
 Diametro fori presfondati: 23, 29 e 37 mm.
Dopo le regolazioni e settaggi, fissare il coperchio con viti in dotazione .
INSTALLAZIONE
Tipi di cavi e spessori minimi
Collegamento Tipo cavo
Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro comando 400 V AC
H05RN-F
4G x 1,5 mm
2
4G x 2,5 mm
2
Alimentazione motore 400 V AC 4G x 1,5 mm
2
4G x 2,5 mm
2
Lampeggiatore 230 V AC 2 x 0,5 mm
2
Trasmettitori fotocellule
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Antenna RG58 max 10 m
Collegamento abbinato o CRP UTP CAT5 max 1000 m
 Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’e ettivo
assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze e ettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata
ai prodotti stessi.
