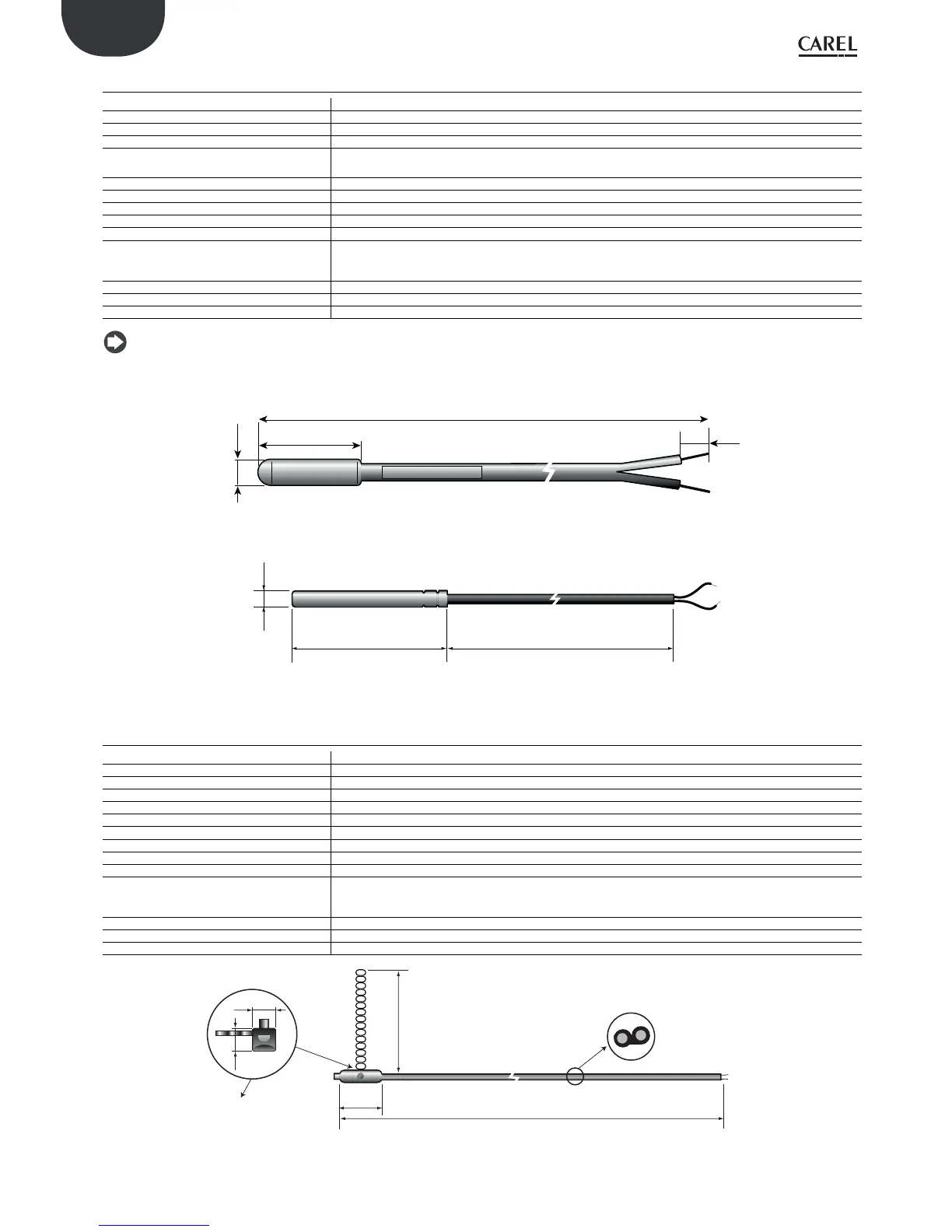

10
rel. 2.7 - 16.11.2018
POL
"Czujniki pasywne" +030220658 -
2.6 Modele NTC*HT*
Warunki przechowywania -30T150 °C
Zakres użytkowania -30T100, RH95% w powietrzu 100T150, w środowisku suchym
Połączenia Zarobione końce, wymiary 6± 1mm
Sonda R(25 °C)= 50 kOhm 1%; Beta (25/85)3977±1%
Dokładność pomiaru
± 1°C; -30T50 ± 1,3°C; 50T85
± 1,9°C; 85T120 ± 2,4°C; 120T150
Współczynnik rozproszenia (w powietrzu) ok. 3 mW
Cieplna stała czasowa (w powietrzu) ok. 30 s
Kabel Poliester wysokotemperaturowy (wymiary maks. 4x2)
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego Poliester wysokotemperaturowy (wymiary 20x5 mm (dostępne w wersji z nakładką ze stali nierdzewnej AISI 316)
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Podstawowa izolacja dla 250 Vac
Kategoria ognioodporności Zgodnie z normą EN 20-35
Rezystancja izolacji przy 1000 Vdc >100 mOhm
Wytrzymałość dielektryczna 1500 Vac
Tab. 2.e
Uwaga: Wersja gniazdkowa może być używana w kontakcie tylko wtedy, gdy rura jest przymocowana na obudowie taśmą izolacyjną.
Wersja gniazdowa
6
20 0.5
L= *
Ø5 0.1
Rys. 2.k
Wersja z nakładką ze stali nierdzewnej
50 L=*
INOX
Ø 6
Rys. 2.l
* = patrz tabela kodów produktów w cenniku.
2.7 Modele NTC*HF*
Warunki przechowywania -50T105 °C
Zakres użytkowania -50T105 °C
Połączenia Zdarte końce, wymiary 6± 1mm
Sonda R(25 °C)= 10 kOhm 1%; Beta 3435
Dokładność pomiaru +/- 0.5 °C at 25 °C; +/- 1.0 °C od -50T90 °C
Współczynnik rozproszenia (w powietrzu) 3 mW
Cieplna stała czasowa (w powietrzu) ok. 50 s
Kabel Czarny, kabel płaski z termoplastycznego kauczuku (wymiary maks. 3.6x1.6)
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego Tworzywo termoplastyczne z zaciskiem mocującym
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Podstawowa izolacja dla 250 Vac
Kategoria ognioodporności Kabel zgodny z normą UL/HB
Rezystancja izolacji przy 500 Vdc >20 mOhm
Wytrzymałość dielektryczna 1500 Vac
Tab. 2.f
20
110
6
6
L = *
cap frontal view
thermoplastic
rubber contact
cable section
Rys. 2.m
* = patrz tabela kodów produktów w cenniku.
