"Czujniki pasywne" +030220658 -

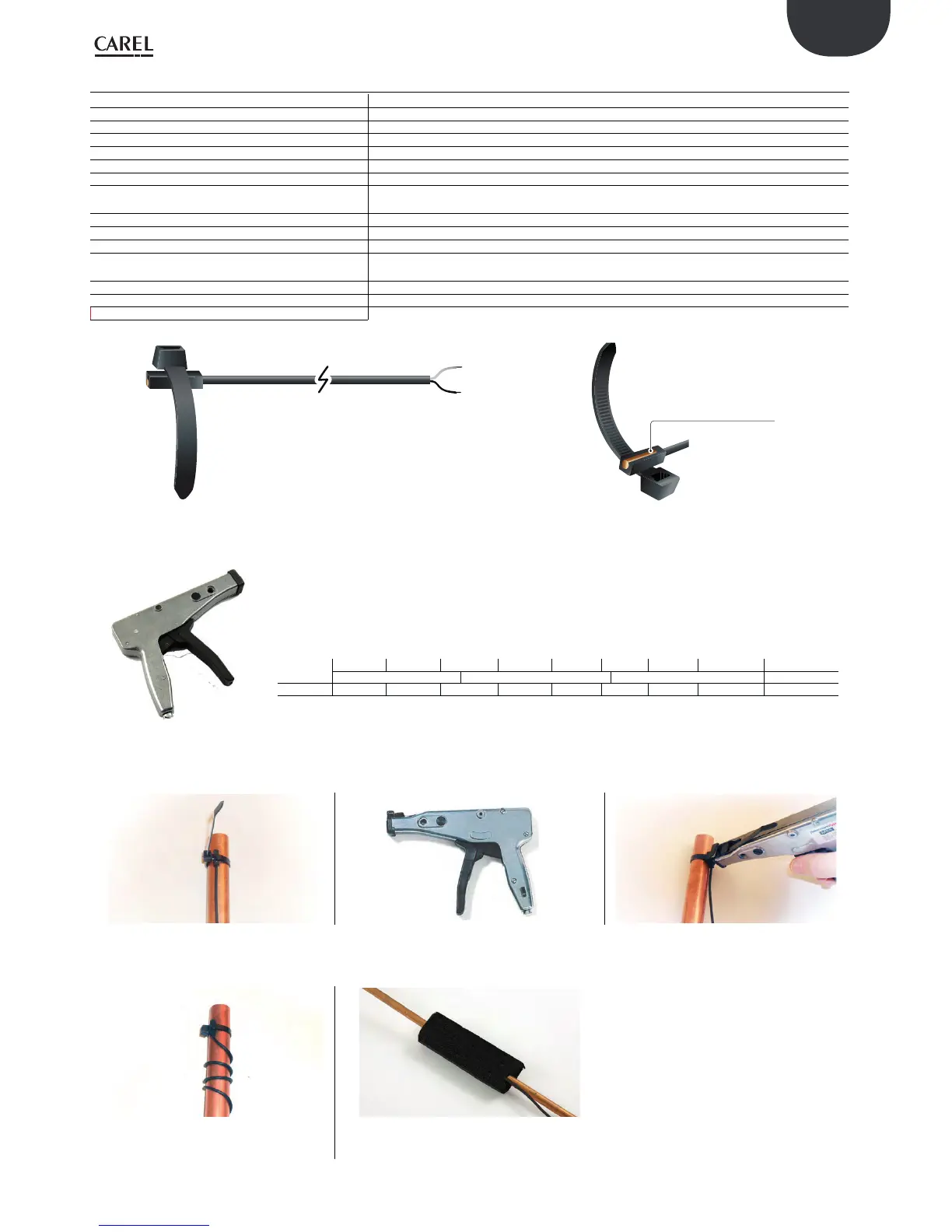

2.8 Modele NTC*WS*
Warunki przechowywania -40T105 °C
Zakres użytkowania -40T105 °C
Połączenia Końcówki zaciskowe na kablu
Sonda R(25 °C)= 10 kOhm 1%; Beta 3435
Dokładność pomiaru +/- 0.5 °C at 25°C; +/- 1.0 °C od -50T90 °C
Współczynnik rozproszenia (w powietrzu) 3 mW
Cieplna stała czasowa (w powietrzu) ok. 50 s
Kabel
Czarny, termoplastyczny kabel gumowy z czarno-białymi przewodami, przekrój poprzeczny
2x0,25 mm2 o średnicy 2x0,25 mm2. 3,3mm
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego Nakładka miedziana - wymiary 4x16 mm ±1,5% z uszczelnieniem żywicy poliuretanowej
Napięcie opaski kablowej Typowe 250N (pozycja 6 na narzędziu); Maksymalnie 260N (pozycja 7 na narzędziu);
Klasyfikacja zgodnie z ochroną przed porażeniem
elektrycznym (element czuły i kabel)
Podstawowa izolacja dla 250 Vac
Kategoria ognioodporności Kabel zgodny z normą UL/HB
Rezystancja izolacji przy 500 Vdc >20 MOhm 500 Vdc
Wytrzymałość dielektryczna 1500 Vac
Tab. 2.g
Punto di contatto in rame
Rys. 2.n Rys. 2.o
* = patrz tabela kodów produktów w cenniku.
Narzędzie do naciągania i odcinania opasek kablowych z regulacją naciągu (Carel P/N CM00000006)
Narzędzie do naciągania opaski kablowej ze stałym określonym napięciem w celu zapewnienia ciągłego kontaktu
czujnika z powierzchnią rury.
Napięcie opaski można łatwo regulować za pomocą śruby znajdującej się u podstawy uchwytu, która przesuwa
wskaźnik na skali od 1 do 8. Właściwą przykładaną siłę przedstawiono w poniższej tabeli:
Narzędzie
12 3 4567 8
Niskie Średnie Wysokie Tolerancja
MK6 135 160 180 235 250 250 260 290 ± 2
Tab. 2.h
Wartości wyrażone są w niutonach (N)
Rys. 2.p
Instrukcja montażu czujnika NTC*WS przy użyciu narzędzia do napinania opaski kablowej
1) Opaskę kablową owinąć wokół rury i
przymocować;
2) Na narzędziu do napinania opasek kablowych (P/N
CM00000006) ustawić naprężenie na 250N (pozycja 6 na
wskaźniku);
3) Za pomocą narzędzia dokręcić, a następnie
przeciąć opaskę kablową;
4) Kabel elektryczny owinąć dwa razy wokół rury; 5) Przykryć czujnik izolacją termiczną na długości co
najmniej
10 cm wokół końca nasadki i nawiniętego przewodu;
