Carel NTC*HP* Series User Manual

18
rel. 2.7 - 16.11.2018
POL
"Czujniki pasywne" +030220658 -

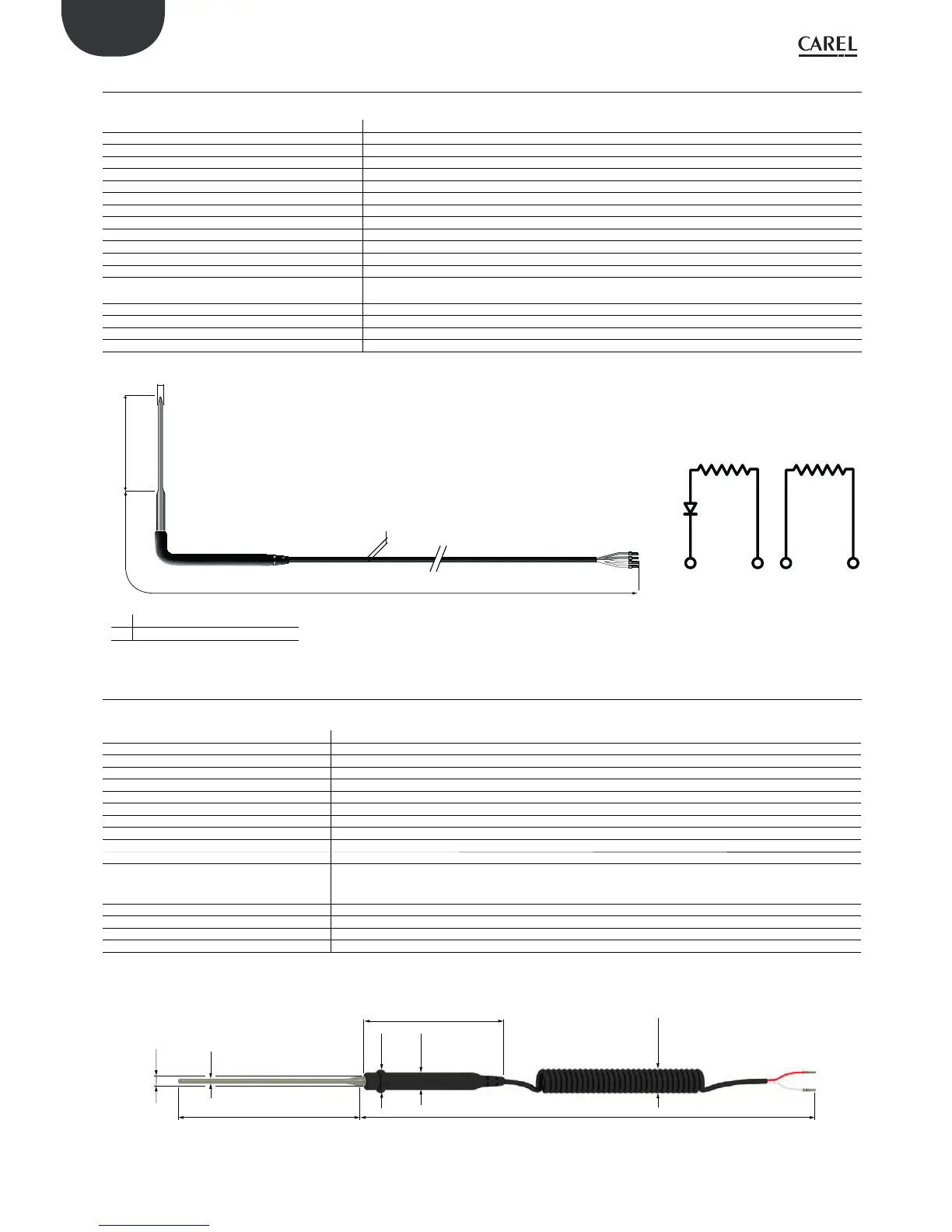

4.2 Modele NTCINF0340 i NTCINF0640.
Czujnik penetracyjny z uchwytem 90° i układem grzewczym
Warunki przechowywania -50T90 °C
Zakres użytkowania -50T90 °C
Połączenia Zarobione końce, z zaciskami
Sonda NTC 10 kOhm ±1% przy 25 °C Beta 3435
Cieplna stała czasowa (w powietrzu) ok. 45 s
Kabel Powłoka termoplastyczna dopuszczona do kontaktu z żywnością z 4 przewodami o przekroju 0,15 mm
2
.
Kolory przewodów Biało-czarny, NTC / czerwony, grzałka elektryczna.
Maksymalne napięcie grzałki 24 Vac (20 W)
Rezystancja elektryczna grzałki 7 Ohm ±0,6 z diodą szeregowo z rezystancją (patrz schemat wewnętrzny)
Długość kabla 3 m
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego stal nierdzewna AISI 316. Długość 100 mm śred. 4 mm ze spiczastą końcówką.
Wypełnienie zatyczki Aluminium
Klasyfikacja zgodnie z ochroną przed porażeniem
elektrycznym (element czuły i kabel)
Izolacja: Powłoka zewnętrzna, wewnątrz na przewodach
Kategoria ognioodporności Niepalny
Rezystancja izolacji 20 Mohm 500 Vcc
Wytrzymałość dielektryczna 500 Vac
Kontakt z żywnością Dopuszczony do stałego kontaktu z żywnością
Tab. 4.b
3000
6
Ø 4
100
OBIEG
GRZEWCZY
7Ohm + -0,6 Ohm
24 Vac
NTC
10K 1%
B3435 1%
CZERWONY
kabel
CZERWONY
kabel
BIAŁY
kabel
BIAŁY
kabel
Fig. 4.e
a czerwony, grzałka elektryczna
b biało-czarny, NTC
4.3 Modele NTCINF0150
Czujnik penetracyjny z uchwytem z gumy termoplastycznej o kącie 180° i spiralnym kablem.
Warunki przechowywania -40T90 °C
Zakres użytkowania -40T90 °C
Połączenia Końce zarobione z wtykami
Sonda NTC 10 kOhm ±1% przy 25°C Beta 3435
Cieplna stała czasowa (w powietrzu) ok. 45 s
Kabel Czarny kabel spiralny, 2 przewody, śred. 4mm
Kolory biało-czerwony, 2x0,22mm
2
Długość przewodów 1,5 m, rozciągane do 3 m
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego AISI 316 stal nierdzewna, długość 150 mm, średnica. 4 mm, z zaokrągloną końcówką
Uszczelnienie Żywica poliuretanowa
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Izolacja: powłoka zewnętrzna i na przewodach
Kategoria ognioodporności Nierozprzestrzeniający ognia
Rezystor izolacyjny 20 MOhm 500 Vdc
Wytrzymałość 2000 Vac
Kontakt z żywnością Dopuszczony do stałego kontaktu z żywnością
Tab. 4.c
Rysunek techniczny
150 mm 1.5 m
105 mm
Ø 8
Ø 18.5 Ø 13.5
Ø16 mm
±1,5
Ø 4
Rys. 4.c
