"Czujniki pasywne" +030220658 -
2.3 Modele NTC*WH*
Warunki przechowywania -50T105 °C
Zakres użytkowania -50T105 °C
Połączenia Zdarte końce, wymiary: 5±1 mm
Sonda NTC 10 kΩ ±1% a 25 °C Beta 3435
Dokładność pomiaru ± 0,3 °C @ 25 °C; ± 1 °C @ 80 °C; ±1,2 °C @ -20 °C
Współczynnik rozproszenia (w powietrzu) ok. 2,2 mW/°C
Cieplna stała czasowa (w wodzie) ok. 30 s
Kabel Dwużyłowy o podwójnej powłoce, AWG22, miedziany ocynowany o rezystancji ≤63 Ω/km - Izo-
lacja: specjalny kauczuk termoplastyczny (TPE) dla zanurzania w wodzie na płaszczu zewnętrznym,
kopolimer polipropylenu (PP/Co) wewnątrz na przewodach, średnica zewn. maks. 3,5 mm.
Klasa ochrony elementu czułego IP68
Obudowa elementu czułego kopolimer polipropylenu (PP/Co) z zatyczką zewnętrzną AISI 316
Klasyfikacja zgodnie z ochroną przed porażeniem elektrycznym
(element czuły i kabel)
Izolacja dodatkowa dla 250 Vac;
Kategoria ognioodporności Niepalny
Norma NSF (tylko dla wersji 1,5-3-6 m)
Tab. 2.b
Wersja 1
* = patrz
tabela kodów
produktów w
cenniku.

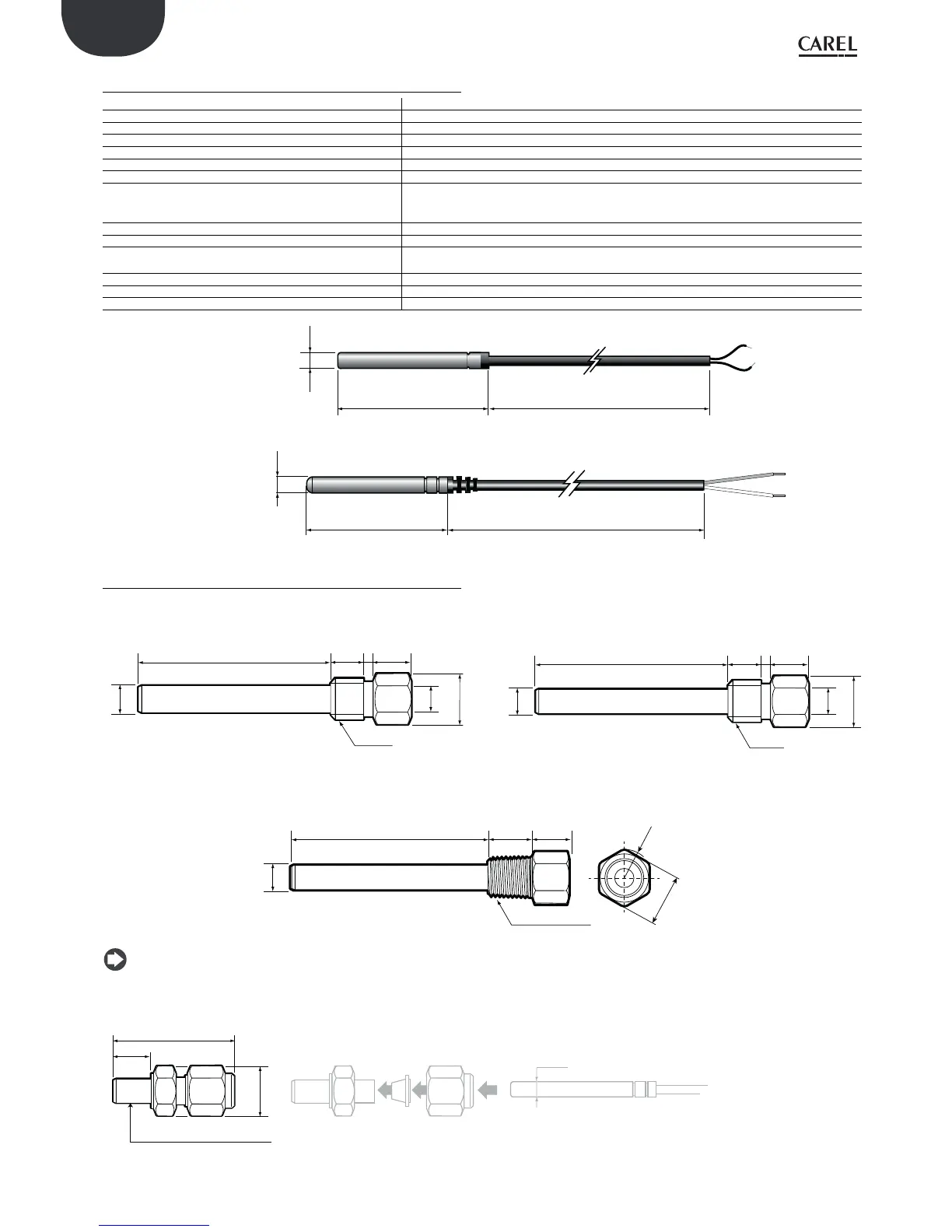

50
L =*
Ø 6
Rys. 2.c
Wersja 2
L =*
CAREL NTC*WH* IP68-50T105 W/YY
50
Ø 6
Rys. 2.d
Akcesoria
•
Gniazdo: mosiądz niklowany - 1413306AXX
- Maksymalne ciśnienie robocze 35 bar
- Temperatura pracy -20 … 95°C
-
60
9 11
3
Ø 8.5
CH 16
Ø 6.5
1/4 gas
Rys. 2.e
• Gniazdo 2: AISI 316 - kod 1413309AXX
- Maksymalne ciśnienie robocze 40 bar
- Temperatura pracy -20 . 95 °C
60
9 11
3
Ø 7.5
CH 17
Ø 6.5
1/4 gas
Rys. 2.f
• Gniazdo: mosiądz - 1413311AXX
56.9
15.1 11
16
R9
Ø 8.5
1/4 “ NPT thread
Fig. 2.a
Uwaga: kabel uszczelniony dławnicą kablową PG7, o klasie ochrony IP68 założoną koniec sześciokątny. - zestaw dostępny w komplecie z gniazdem
i dławicą kablową
• Złączka zaciskowa z metalowym pierścieniem - kod 1309589AXX
10
29.5
1/4” GAS Ø 6 mm AISI 316
CH 17
Ø 6
Maksymalne ciśnienie
robocze:
40 bar
Temperatura pracy: -50…
.250°C
Rys. 2.g
