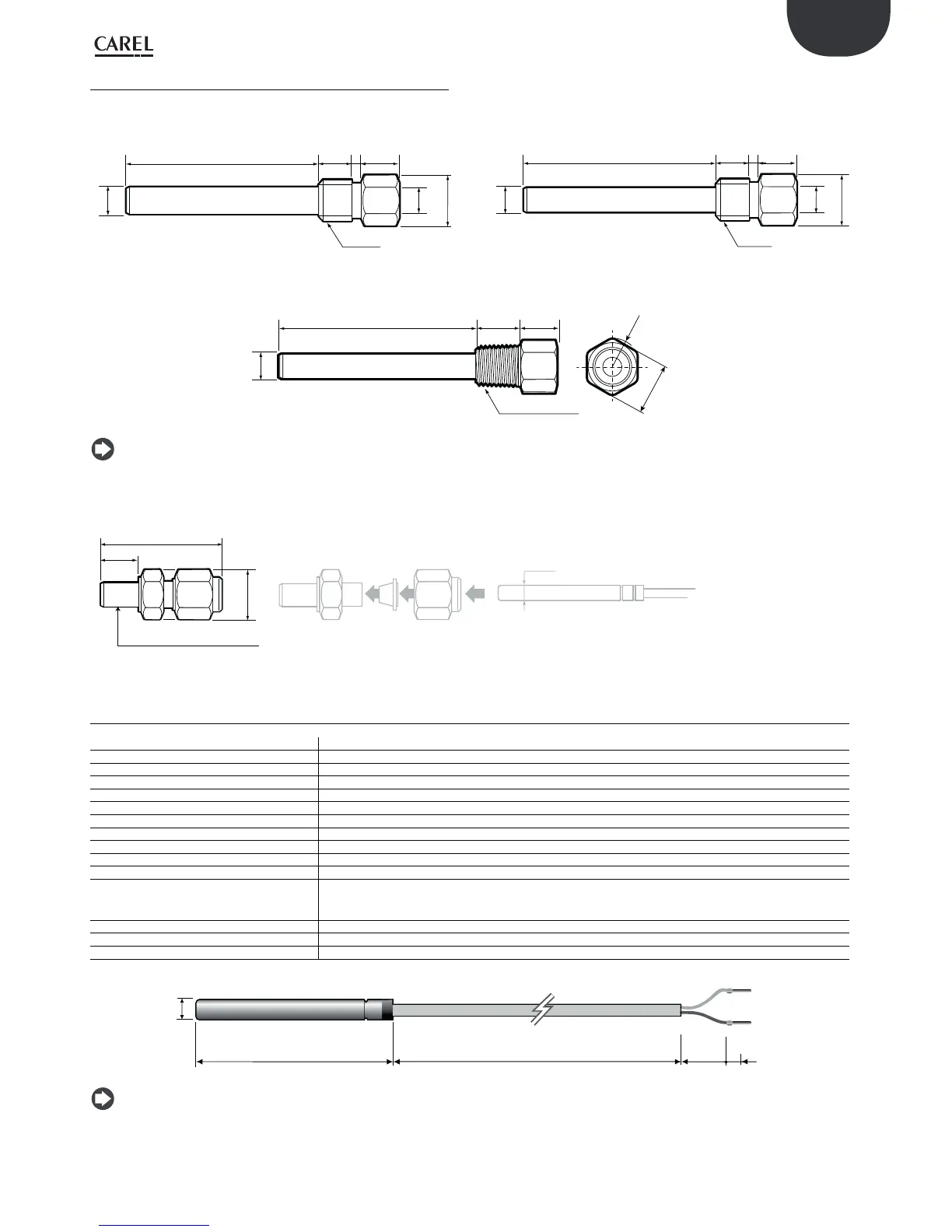

"Czujniki pasywne" +030220658 -
Akcesoria
•
Gniazdo: mosiądz niklowany - 1413306AXX
- Maksymalne ciśnienie robocze 35 bar
- Temperatura pracy -20 … 95°C
-
60
9 11
3
Ø 8.5
CH 16
Ø 6.5
1/4 gas
Fig. 8.k
• Gniazdo 2: AISI 316 - kod 1413309AXX
- Maksymalne ciśnienie robocze 40 bar
- Temperatura pracy -20 . 95 °C
60
9 11
3
Ø 7.5
CH 17
Ø 6.5
1/4 gas
Fig. 8.l
• Gniazdo: mosiądz - 1413311AXX
56.9
15.1 11
16
R9
Ø 8.5
1/4 “ NPT thread
Fig. 8.m
Uwaga:
• kabel uszczelniony dławnicą kablową PG7- o klasie ochrony IP68 założoną na koniec sześciokątny
• zestaw dostępny w komplecie z gniazdem i dławicą kablową
• Złączka zaciskowa z metalowym pierścieniem - kod 1309589AXX
10
29.5
1/4” GAS Ø 6 mm AISI 316
CH 17
Ø 6
Maksymalne ciśnienie
robocze:
40 bar
Temperatura pracy -50 do
250°C
Rys. 8.d
8.4 Modele PT1*HT*
Warunki przechowywania -50T250 °C
Zakres użytkowania -50T250 °C
Połączenia Z zaciśniętymi końcówkami metalowymi
Sonda Pt1000 - klasa B (2 przewody),
Współczynnik rozproszenia (w powietrzu) ok. 7 mW/°C
Cieplna stała czasowa (w powietrzu) ok. 20 s (V=2m/s)
Kabel Biały teflon z dwoma przewodami (czerwony i biały), przekrój 2x0,22 mm2 Ø3 mm
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego Żywica silikonowa
Materiał, z którego wykonane są zatyczki Stal nierdzewna AISI 304
Wymiary zatyczki 6x40 mm
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Izolacja dodatkowa
Kategoria ognioodporności Niepalny
Rezystancja izolacji 20 Mohm 500 Vcc
Wytrzymałość dielektryczna 2000Vac
Tab. 8.d
40
10
5 ± 1
Ø 6
Carel code ww/yyR*
L =
(*)
(**)
Rys. 8.e
Uwaga: (*) ww/yyR*:
ww = tydzień produkcji;
yy = rok produkcji;
R* = Wersja.
(**) patrz tabela kodów produktów w cenniku.
