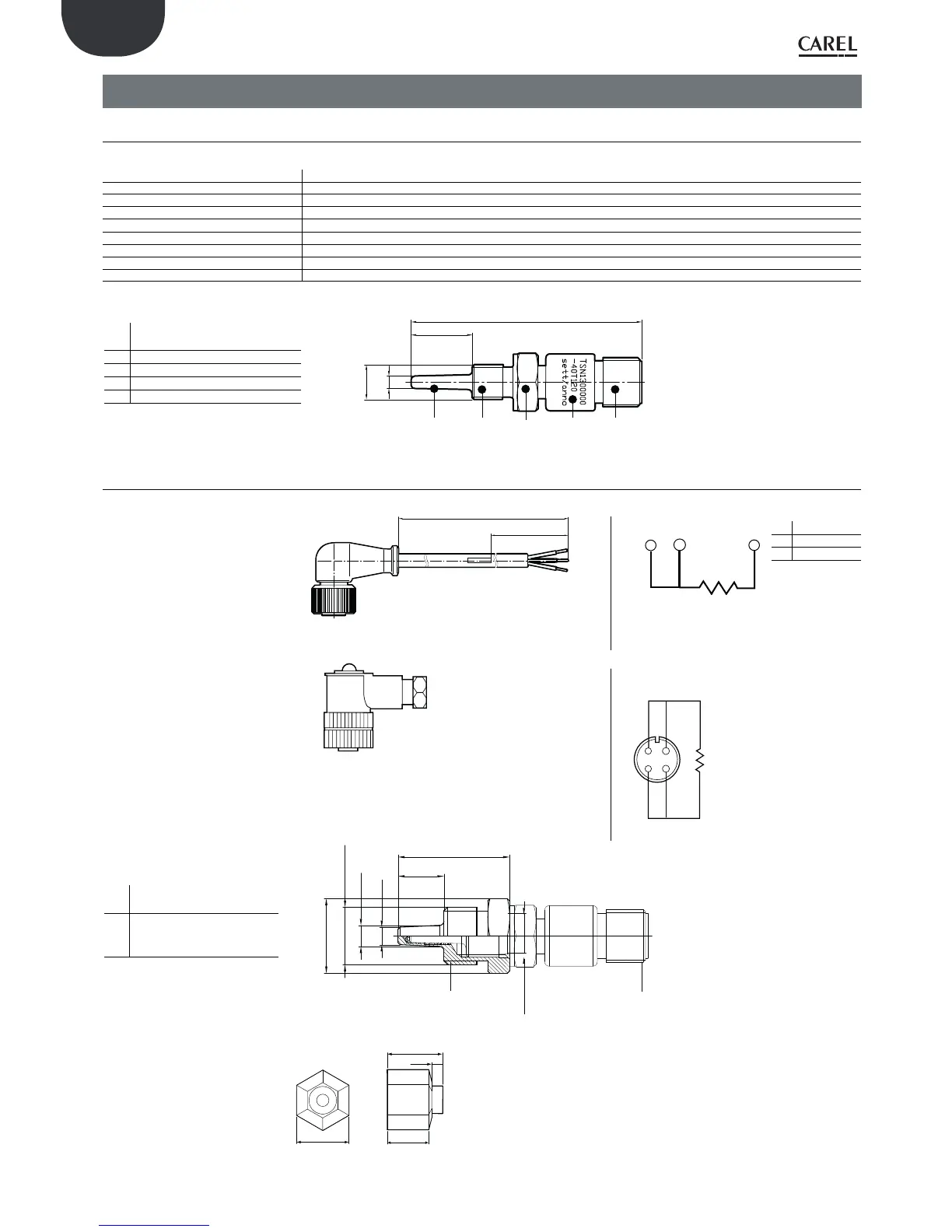

3. SPECYFIKACJA TECHNICZNA CZUJNIKÓW ZANURZALNYCH NTC
3.1 Modele TSN1300000
Czujniki zanurzeniowe są wyposażone w sondę bezpośrednio stykającą się z cieczą i są montowane na rurach. Okablowanie za pomocą kabla elektrycznego.
Warunki przechowywania -40T120 °C
Zakres użytkowania -40T120 °C
Sonda NTC 10 kΩ ±1% a 25 °C Beta 3435
Budowa
Bezpośrednie zanurzenie z podłączeniem do złączki procesowej GAS 1/8" wg UNI 338
Połączenie elektryczne
4-stykowy częściowo tłoczony z nylonu, gwint metryczny M12x1 (DIN-VDE0627), klasa ochrony IP67 maks. temp. 90 °C
Cieplna stała czasowa
ok. 5 s w wodzie - 30 s w powietrzu
Obudowa elementu czułego AISI 316
Izolacja 100 Mohm a 500 Vcc
Maksymalne ciśnienie robocze 40 bar
Tab. 3.a
Legenda:
1 Element czuły czujnika NTC 10
Kohm
2 Gniazdo ze stali nierdzewnej
3 EX14
4 Tłoczony korpus
5 Wtyczka M12
55.5
1/8” GAS
13
Ø 3
1
2
3
4
5
Rys. 3.a
Akcesoria:
•
4-pinowa wtyczka M12 do
czujnika GAS 1/8 - długość kabla
3 m
Kod TSOPZCW030
150
L=*
Rys. 3.b
Okablowanie:
1
2
3
NTC 10kohm
1 czerwony
2 czerwony
3 biały
• 4-pinowa wtyczka M12
do czujnika GAS 1/8
kod
TSOPZCM000
• Wtyczka M12 może być
zamontowana na miejscu,
zalecany kabel 3x0,2 mm2 z
powłoką zewnętrzną.
Rys. 3.c
Okablowanie:
Widok boczny wtyczki czujnika
1
2
4
3
NTC10K
• Gniazdo czujnika 1/4 Gas Kod
TSOPZPT000
A złączka cylindryczna 1/8” GAS
do czujnika
B procesowa złączka
cylindryczna 1/4” GAS z
zanurzeniem dł = 10,5 m
25.5
Ø 4
Ø 4.8
EX 17
1/4” GAS CIL.
1/8” GAS CIL.
10.5
A
B
TSN1300000
-40T120
sett/anno
Rys. 3.d
• Złączka spawalnicza Kod
TSOPZCW030
13,5
17
18
3,5
Rys. 3.e
