31
rel. 2.7 - 16.11.2018
POL
"Czujniki pasywne" +030220658 -

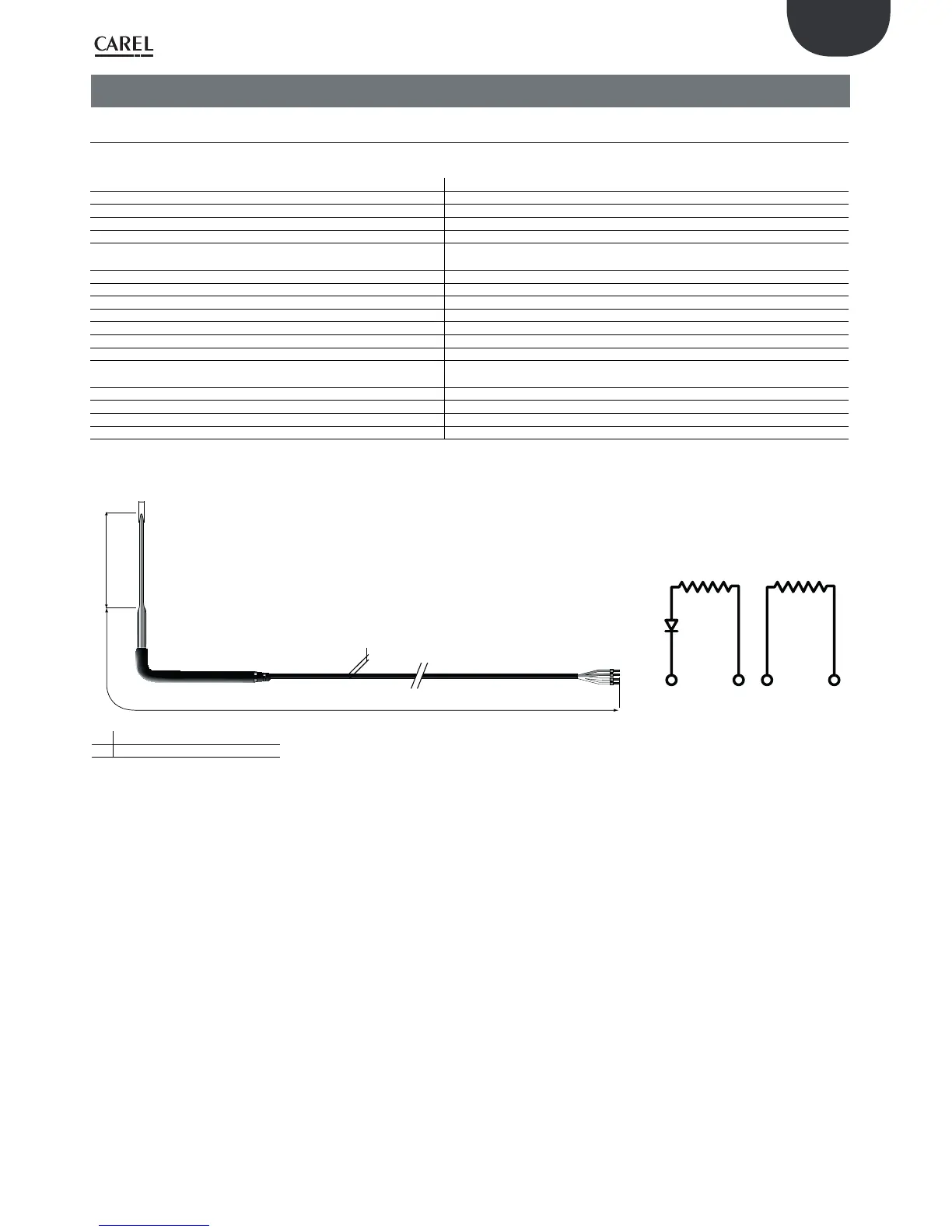

10. SPECYFIKACJA TECHNICZNA CZUJNIKÓW PENETRACYJNYCH PT1000
10.1 Modele PT1INF0340
Czujnik penetracyjny z uchwytem 90° i układem grzewczym.
Warunki przechowywania -50T200 °C
Zakres użytkowania -50T200 °C
Połączenia Zarobione końce, z zaciskami
Sonda Pt1000 klasa B
Cieplna stała czasowa (w powietrzu) ok. 45 s
Kabel Powłoka termoplastyczna dopuszczona do kontaktu z żywnością z 4 przewodami o
przekroju 0,15 mm2 .
Kolory przewodów Biało-czarny, PT1000 / czerwony, grzałka elektryczna.
Maksymalne napięcie grzałki 24 Vac
Rezystancja elektryczna grzałki 7 Ohm ±0,6 z diodą szeregowo z rezystancją (patrz schemat wewnętrzny)
Długość kabla 3 m
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego stal nierdzewna AISI 316. Długość 100 mm śred. 4 mm. Z spiczastą końcówką
Wypełnienie zatyczki Aluminium
Klasyfikacja zgodnie z ochroną przed porażeniem elektrycznym
(element czuły i kabel)
Izolacja: Powłoka zewnętrzna, wewnątrz na przewodach
Kategoria ognioodporności Niepalny
Rezystancja izolacji 20 Mohm 500 Vcc
Wytrzymałość dielektryczna 500 Vac
Kontakt z żywnością Dopuszczony do stałego kontaktu z żywnością
Tab. 10.a
3000
6
Ø 4
100
OBIEG
GRZEWCZY
7Ohm + -0,6 Ohm
24 Vac
PT1000
Classe B
CZERWONY
kabel
CZERWONY
kabel
BIAŁY
kabel
BIAŁY
kabel
Fig. 10.q
a czerwony, grzałka elektryczna
b biały, NTC
