Carel NTC*HP* Series User Manual

9
rel. 2.7 - 16.11.2018
POL
"Czujniki pasywne" +030220658 -

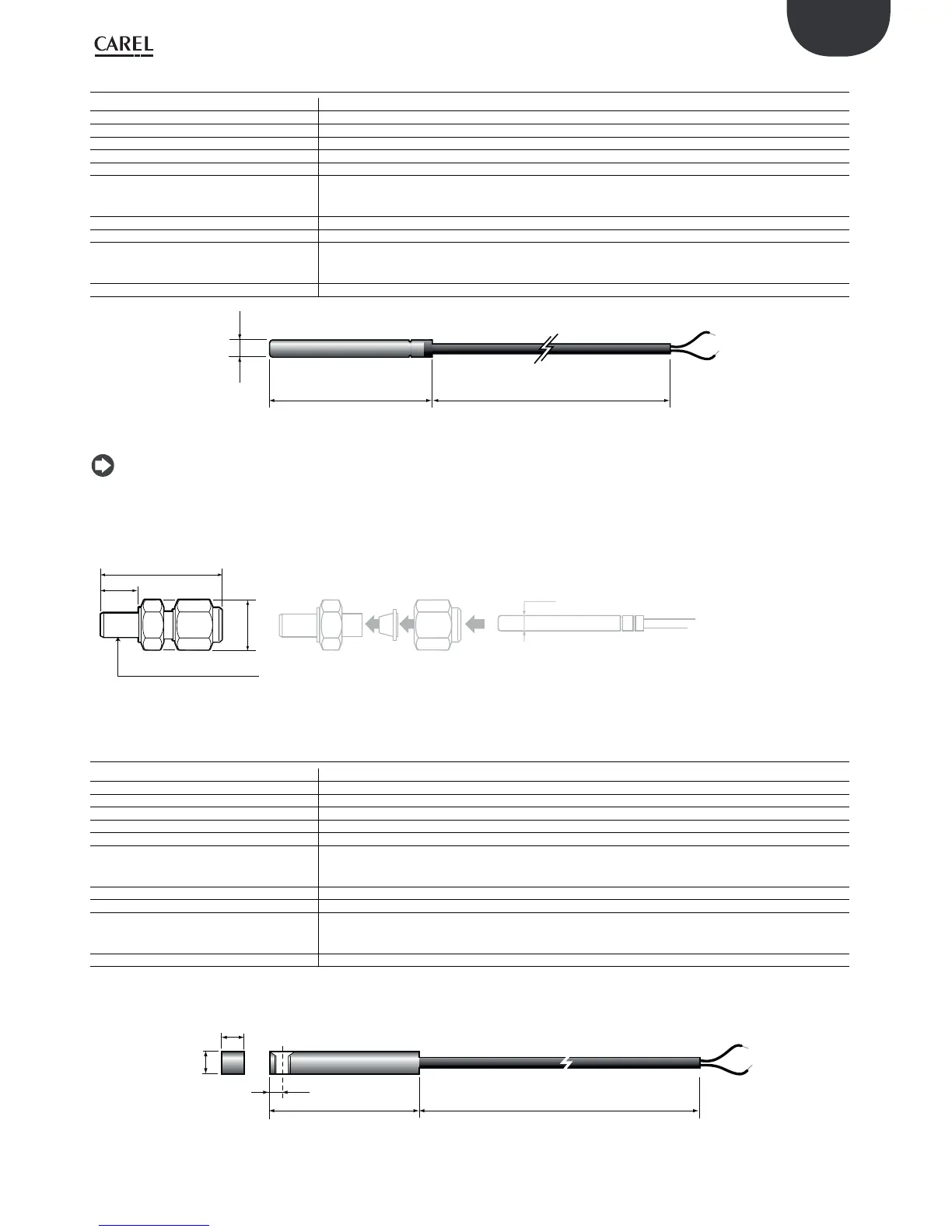

2.4 Modele NTC*WP*
Warunki przechowywania -50T105 °C
Zakres użytkowania -50T105 °C
Połączenia Zarobione końce, wymiary: 5±1 mm
Sonda NTC 10 kΩ ±1% a 25 °C Beta 3435
Współczynnik rozproszenia (w powietrzu) ok. 2,2 mW/°C
Cieplna stała czasowa (w powietrzu) ok. 30 s
Kabel Dwużyłowy o podwójnej powłoce, AWG22, miedziany ocynowany o rezystancji ≤63 Ω/km - Izolacja: specjalny
kauczuk termoplastyczny (TPE) dla zanurzania w wodzie na płaszczu zewnętrznym, kopolimer polipropylenu (PP/
Co) wewnątrz na przewodach, średnica zewn. maks. 3,5 mm.
Klasa ochrony elementu czułego IP67
Obudowa elementu czułego kopolimer polipropylenu (PP/Co) z nasadką zewnętrzną AISI 316
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Izolacja dodatkowa dla 250 Vac;
Kategoria ognioodporności Niepalny
Tab. 2.c
(**)
L =*
Ø 6
Rys. 2.h
* = patrz tabela kodów produktów w cenniku; (**) = 100, 200, 300.
Uwaga: kabel uszczelniony dławnicą kablową PG7, o klasie ochrony IP68 założoną koniec sześciokątny. - zestaw dostępny w komplecie z gniazdem
i dławicą kablową
• Złączka zaciskowa z metalowym pierścieniem - kod 1309589AXX
10
29.5
1/4” GAS Ø 6 mm AISI 316
CH 17
Ø 6
Maksymalne ciśnienie
robocze: 40 bar
Temperatura pracy:
-50….250°C
Rys. 2.i
2.5 Modele NTC*WG*
Warunki przechowywania -50T105 °C
Zakres użytkowania -50T105 °C
Połączenia Zarobione końce, wymiary: 5±1 mm
Sonda NTC 10 kΩ ±1% a 25 °C Beta 3435
Współczynnik rozproszenia (w powietrzu) ok. 1 mW/°C
Cieplna stała czasowa (w powietrzu) ok. 20 s
Kabel Dwużyłowy o podwójnej powłoce, AWG22, miedziany ocynowany o rezystancji ≤63 Ω/km - Izolacja: specjalny
kauczuk termoplastyczny (TPE) dla zanurzania w wodzie na płaszczu zewnętrznym, kopolimer polipropylenu (PP/
Co) wewnątrz na przewodach, średnica zewn. maks. 3,5 mm.
Klasa ochrony elementu czułego IP67 (w żywicy poliuretanowej)
Obudowa elementu czułego Aluminium 6x6x40
Klasyfikacja zgodnie z ochroną przed
porażeniem elektrycznym (element czuły i
kabel)
Podstawowa izolacja dla 250 Vac
Kategoria ognioodporności Niepalny
Tab. 2.d
Nakładka sondy czujnika
40 L=*
3.3
6
6
Rys. 2.j
* = patrz tabela kodów produktów w cenniku.
