13 - BUS VOOR AANSLUITING OP EEN RS485 MODBUS GBS

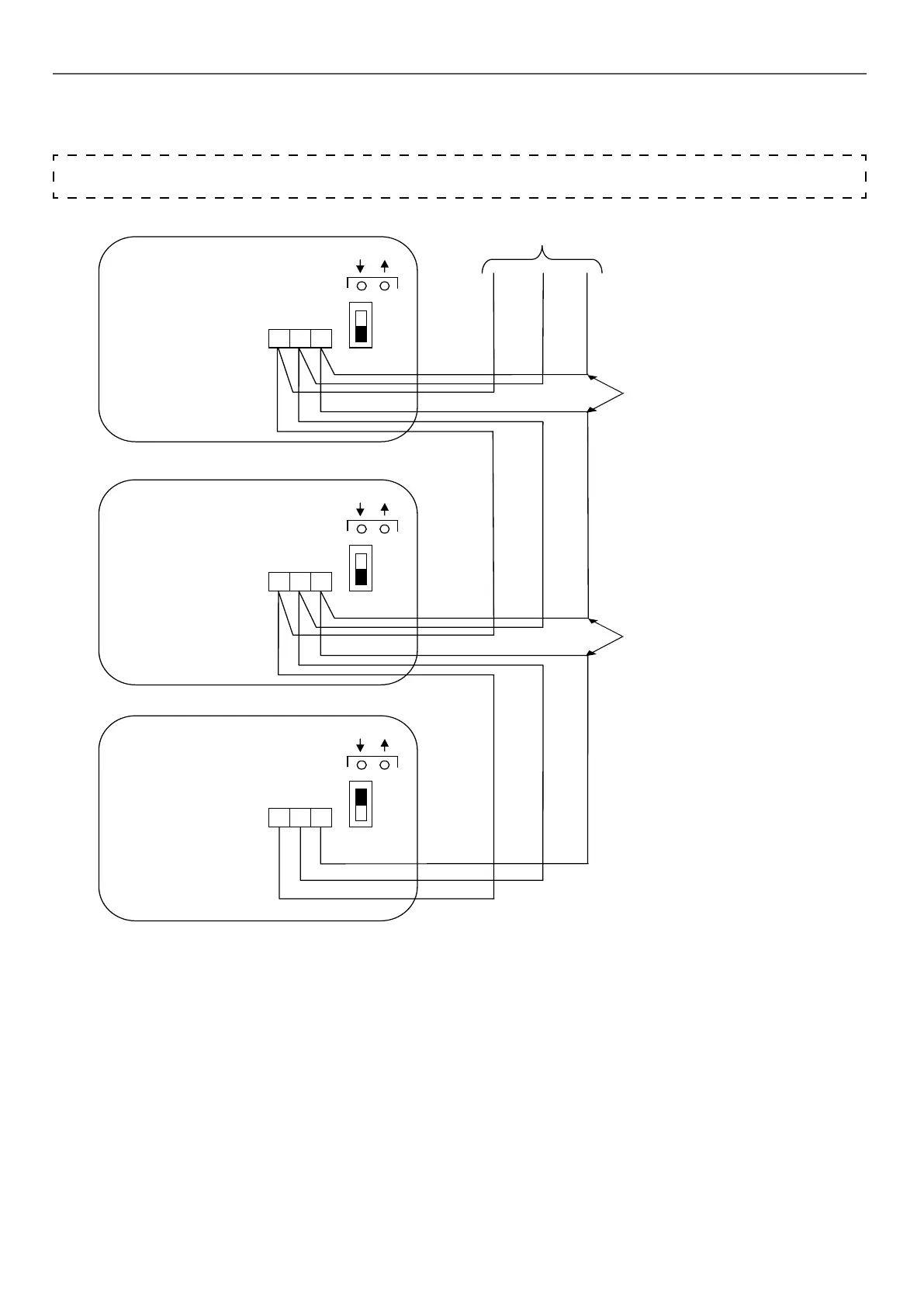

13.1 - Busverbinding tussen de eenheden en de GBS
De communicatiebus tussen de eenheid en de GBS is een 2-draads RX485-bus
Het groene lampje geeft aan dat de gegevens die door de GBS zijn verzonden aan de CCU CONTROLLER zijn ontvangen.
Het gele lampje geeft aan dat gegevens door de CCU CONTROLLER zijn verzonden aan de GBS.
Aan GBS
Meeraderige kabels
afgeschermd, met mantel
(afscherming met vlechtwerk),
lengte tussen eerste en laatste
CCU CONTROLLER: 1000 m
1: ader A of +
2: ader B of -
3: aarde
J10
COM1
1 2 3
ON
OFF
J10
COM1
1 2 3
ON
OFF
J10
COM1
1 2 3
ON
OFF
Ader A of +
Ader B of -
Aarde
1e eenheid
Tusseneenheden
Laatst eenheid
Meeraderige kabels
afgeschermd, met mantel
(afscherming met vlechtwerk),
lengte tussen eerste en laatste
CCU CONTROLLER: 1000 m
1: ader A of +
2: ader B of -
3: aarde
Om correcte werking te
waarborgen, moeten de aders
worden gepolariseerd.
COM1: schakelaar afsluitweerstand
- Eerste eenheid = OFF
- Tusseneenheid = OFF
- Laatste eenheid = ON
