2 - SAMENSTELLING
OPMERKING: de tekst na het eenheidnummer geeft de bedrijfsstatus aan.
De eerste regel is eenvoudigweg een weergave van de datum en tijd. U kunt toegang tot dit hoofdmenu krijgen via de "0"-toets vanuit
elk display.
Beweeg de cursor naar de regel met de gewenste informatie met behulp van het cursorveld en druk op "ENTER".
De regel "CONFIGURATION OF NUMBER OF UNITS"’ wordt gebruikt om de bediening van de eenheden die zijn aangesloten po de
bus te congureren.
De regels "UNIT…" worden gebruikt om de machine af te vragen.
Om terug te keren naar het hoofdmenu: druk verschillende keren op de toets "0".
■ Vergrendelen van het toetsenbord
De regeling kan worden vergrendeld of vrijgegeven door de linker en rechter pijltoetsen tegelijkertijd gedurende 5 seconden ingedrukt
te houden.
Wanneer de controller is vergrendeld, kan de gebruiker de informatie wel uitlezen maar geen instellingen veranderen.
2.2 - Aan de achterzijde:
De verschillende connectoren die worden gebruikt om de verschillende elementen, die nodig zijn om de eenheid te regelen, aan te
sluiten.
■ INGANGEN
- Aan/uit:
• Verkrijgen van de statussen via conventionele elektromechanische componenten.
- Analoog:
• Registreren van temperaturen via thermistor-sensoren.
• Registreren van relatieve vochtigheid via sensoren die een spanning leveren van 0 tot 10 V voor relatieve luchtvochtigheid van
0 tot 100%.
• Registreren van drukverschillen in de lucht bij het lter via een sensor die een spanningssignaal levert van 0 tot 10 V of van 0,5
tot 4,5 V voor 0 tot 1000 Pa.
• Registreren van drukverschillen in de lucht bij de ventilator (voor de debietberekening) via een sensor die een spanningssignaal
levert van 0 tot 10 V 0 tot 2500 Pa
■ UITGANGEN
- Aan/uit:
• Ventilatorregeling.
• Bediening van de stappen van compressoren en elektrische batterijen.
• Omschakelcontacten voor kritische en niet-kritische verzamelstoringen.
- Analoog:
• Regeling van de driewegkleppen voor de waterbatterijen en het stroomventiel voor het elektrische verwarmingselement.
• Regeling van de traploze bevochtiger.
• Besturing van de toerenregelaar van de ventilator.

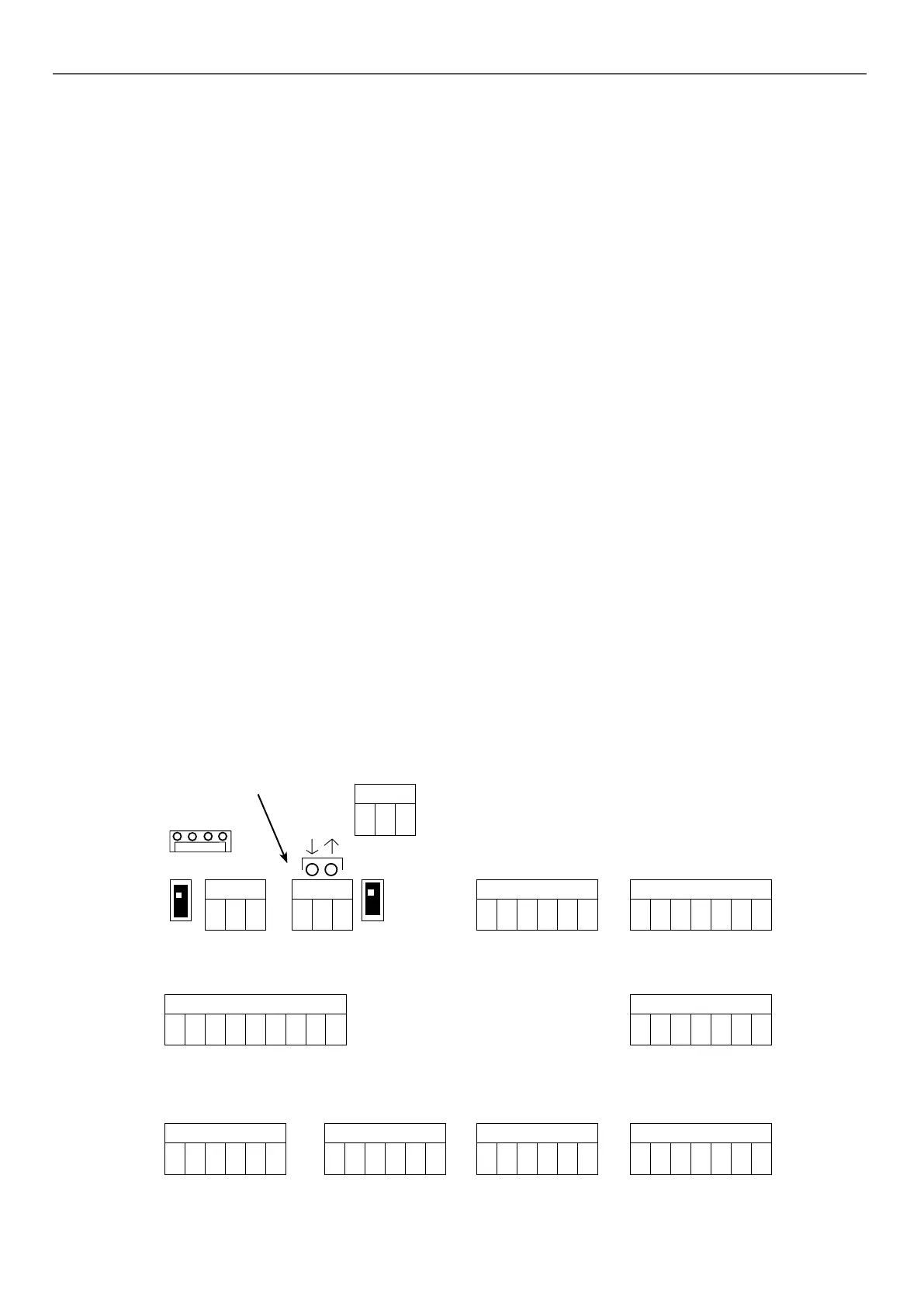

LOCATIE VAN DE KLEMMEN (moederbord)
1234567
J1
1 23456
J7
1 23456
J6
123456
J5
1234567
J2
1234567
J4
89
1234567
J3
1 23456
J15
123
J9
123
J10J10
123
J8
COM1COM2
24V~
J14
OFF
ON
ON
OFF
Communicatie-LED
