Carrier CCU - Na CzęśCI Tylnej

2 - ELEMENTY SKŁADOWE
UWAGA: Tekst następujący po numerze urządzenia wskazuje stan działania urządzenia.
Pierwsza linia to po prostu wyświetlana data i godzina. Dostęp do tego menu głównego można uzyskać, naciskając na przycisk
numeryczny "0" z dowolnego wyświetlacza.
Przesunąć kursor za pomocą klawiatury strzałkowej naprzeciwko linii odpowiadającej żądanej informacji i nacisnąć na "PRZEJDŹ".
Linia "KONFIGURACJA LICZBY URZĄDZEŃ" umożliwia skongurowanie działania urządzeń podłączonych do magistrali.
Linie "URZĄDZENIE…" umożliwiają przejrzenie danych maszyny.
Aby powrócić do menu głównego, należy nacisnąć kilkakrotnie na przycisk numeryczny "0".
■ Blokowanie klawiatury
Sterownik może zostać zablokowany lub odblokowany przez jednoczesne naciśnięcie na 5 sekund przycisków "strzałka w prawo" i
"strzałka w lewo".
Gdy sterownik jest zablokowany, użytkownik może sprawdzić informacje, ale nie może zmieniać ustawień.
2.2 - Na części tylnej:
Różne złącza umożliwiają połączenie różnych elementów niezbędnych do sterowania urządzeniem.
■ WEJŚCIA
- Impulsowe:
• Pozyskiwanie stanów za pomocą tradycyjnych podzespołów elektromechanicznych.
- Analogowe:
• Pozyskiwanie wartości temperatur za pomocą czujnika typu termistor.
• Pozyskiwanie wartości wilgotności względnej za pomocą czujników dostarczających zmienne napięcie od 0 do 10 V dla wartości
od 0 do 100% wilgotności względnej.
• Pozyskiwanie różnicy ciśnienia powietrza na ltrze za pomocą czujnika dostarczającego zmienne napięcie od 0 do 10 V lub od
0,5 do 4,5 V dla wartości od 0 do 1000 Pa.
• Pozyskiwanie różnicy ciśnienia powietrza na wentylatorze (co umożliwia obliczenie przepływu) za pomocą czujnika
dostarczającego zmienne napięcie od 0 do 10 V dla wartości od 0 do 2500 Pa.
■ WYJŚCIA
- Impulsowe:
• Polecenie sterujące wentylatorem.
• Polecenie sterujące stopniami sprężarek i nagrzewnic elektrycznych.
• Styki zaworów przełączalnych zbiorczej sygnalizacji usterek drobnych i istotnych.
- Analogowe:
• Polecenie sterujące zaworami 3-drogowymi wymienników wodnych, zaworem zasilania nagrzewnicy elektrycznej.
• Polecenie sterujące nawilżaczem progresywnym.
• Polecenie sterujące przemiennikiem częstotliwości wentylatora.

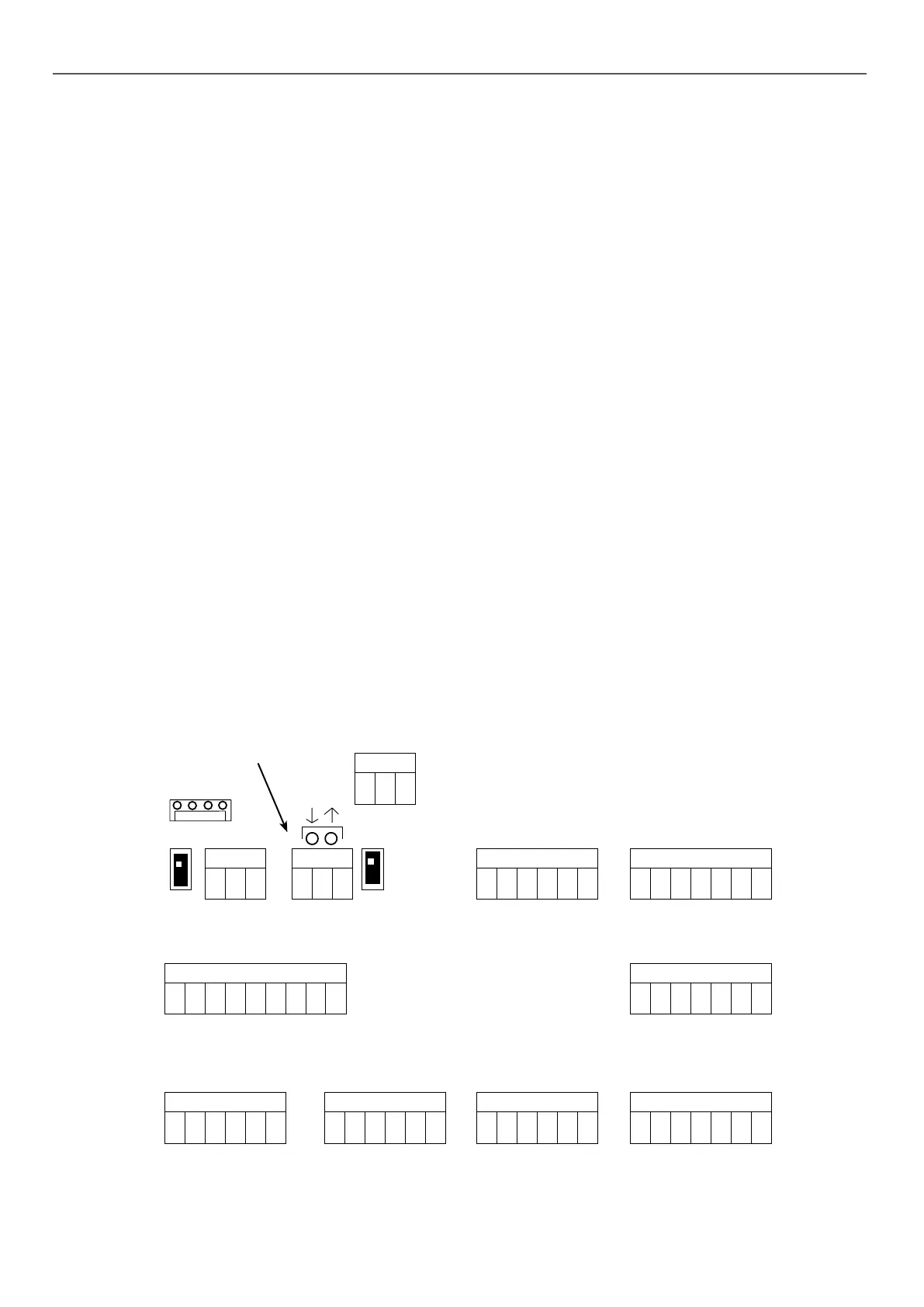

LOKALIZACJA LISTEW ZACISKOWYCH głównej karty
1234567
J1
1 23456
J7
1 23456
J6
123456
J5
1234567
J2
1234567
J4
89
1234567
J3
1 23456
J15
123
J9
123
J10J10
123
J8
COM1COM2
24V~
J14
OFF
ON
ON
OFF
Dioda LED komunikacji
■
