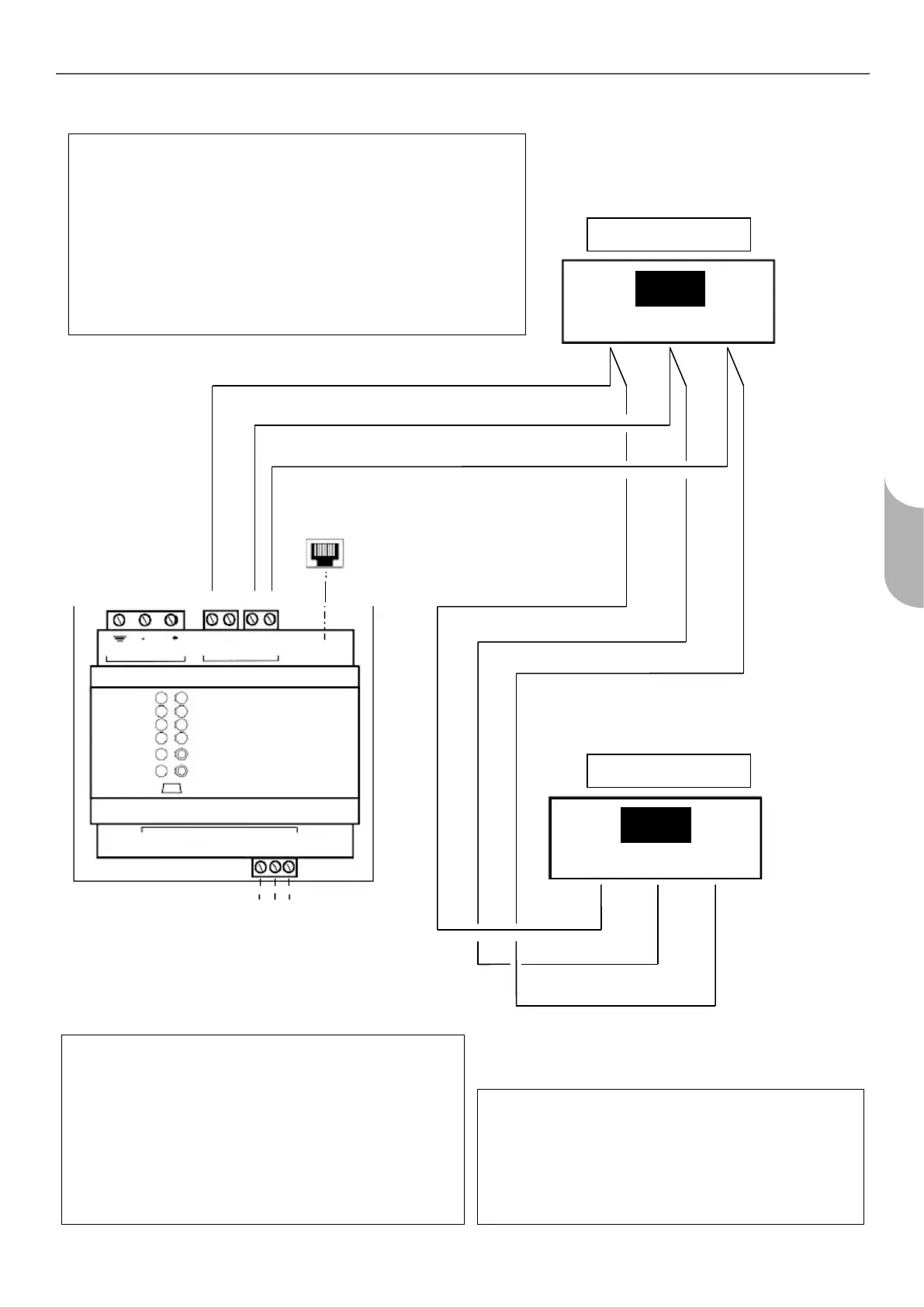

14.1 - Podłączenie magistrali między sterownikami, bramką a BMS
Port B
(-) (+) (GND)
SW B
B1E/A 232 B2 B3
USB
Run / Error
Eth Link/Spd
Port A TX/RX
Port B TX/RX
Button A
Button B
Console
EthernetSW APort A
A1 A2 A3 A4
Power
J10-2J10-1J10-3
J10
J10-2J10-1J10-3
J10
Zielony (GND)
Zielony (GND)
SZAFA NR 1
SZAFA NR 2
Biały (+)
Biały (+)
Brązowy (-)
Wyjście BACnet IP
ETHERNET RJ-45
BACnet output MSTP
Brązowy (-)
Modbus:
Odległość między bramką a ostatnim sterownikiem powinna być
mniejsza niż 1000 metrów.
■ Maksymalnie 1 szafa może komunikować się z bramką BACnet
■ Przewód komunikacji, którego należy użyć powinien być typu:
- AWG24 - 22 (1 ekranowana skrętka)
■ Należy pamiętać, że poza określoną odległością i w zależności
od zastosowanego okablowania, może być konieczne użycie
dodatkowego sprzętu (niedostarczonego) (np. polaryzatora itp.).
Zdecydowanie zaleca się ograniczenie odległości między bramką a
sterownikiem.
BACnet IP:
■ Odległości powinny mieścić się w zakresie
zalecanych charakterystyk dla sieci Ethernet IP
■ Przewód komunikacji, którego należy użyć powinien
być typu: CAT 6. Zalecamy użycie kabla ekranowanego na
parę (typ S/FTP)
■ Kabel sieciowy musi być typu „prostego kabla”
BACnet MSTP:
■ Przewód komunikacji, którego należy użyć powinien
być typu: AWG22 (3 skręcone, ekranowane przewody).
Można również użyć 2-parowego kabla (1 para do
komunikacji i 1 z 2 przewodów drugiej pary do wspólnego)
■ Maksymalna długość segmentu to 1500 metrów (przy
38400 bodów i kablu AWG22)
■ Połączenia po stronie BACnet MSTP muszą być
zgodne z ograniczeniami określonymi przez stowarzyszenie
BACnet (ciągłość ekranowania, zakończenie linii itp.).
14 - BUS DO PODŁĄCZENIA DO JEDNEGO BMS BACNET IP LUB MSTP
227
