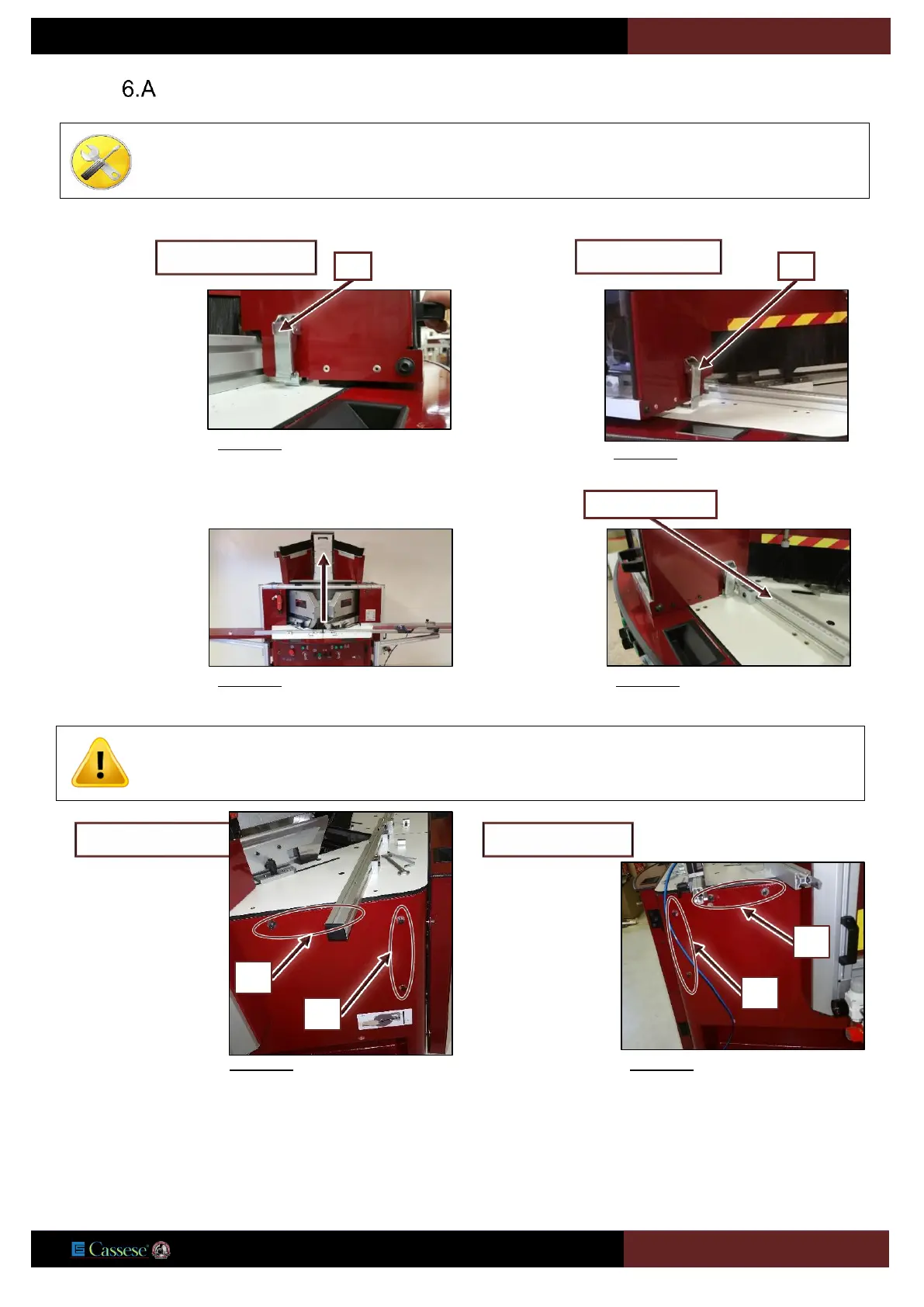

MONTAGE DES BRAS GAUCHE ET DROIT
Clé Allen de 5
Clé Allen de 4.
Clé plate de 10.
Décrocher la
sauterelle gauche,
SG.
Figure 6-1
SG
Table côté gauche
Décrocher la
sauterelle droite,
SD
Figure 6-2
Table côté droit
SD
Ouvrir le couvercle
completement.
Figure 6-3
Figure 6-4
Guide moulure
Ne pas desserrer les vis du guide mesure GM (réglage usine).
Enlever les vis A et
B
sur le coté
gauche de la
machine a l’aide
d’une clé Allen de
5-mm.
Figure 6-5
Table côté gauche
A
B
Enlever les vis C et
D
sur le coté droit
de la machine a
l’aide d’une clé
Allen de 5-mm.
Figure 6-6
Table côté droit
C
D
