MANUEL D’UTILISATION
CS969
73

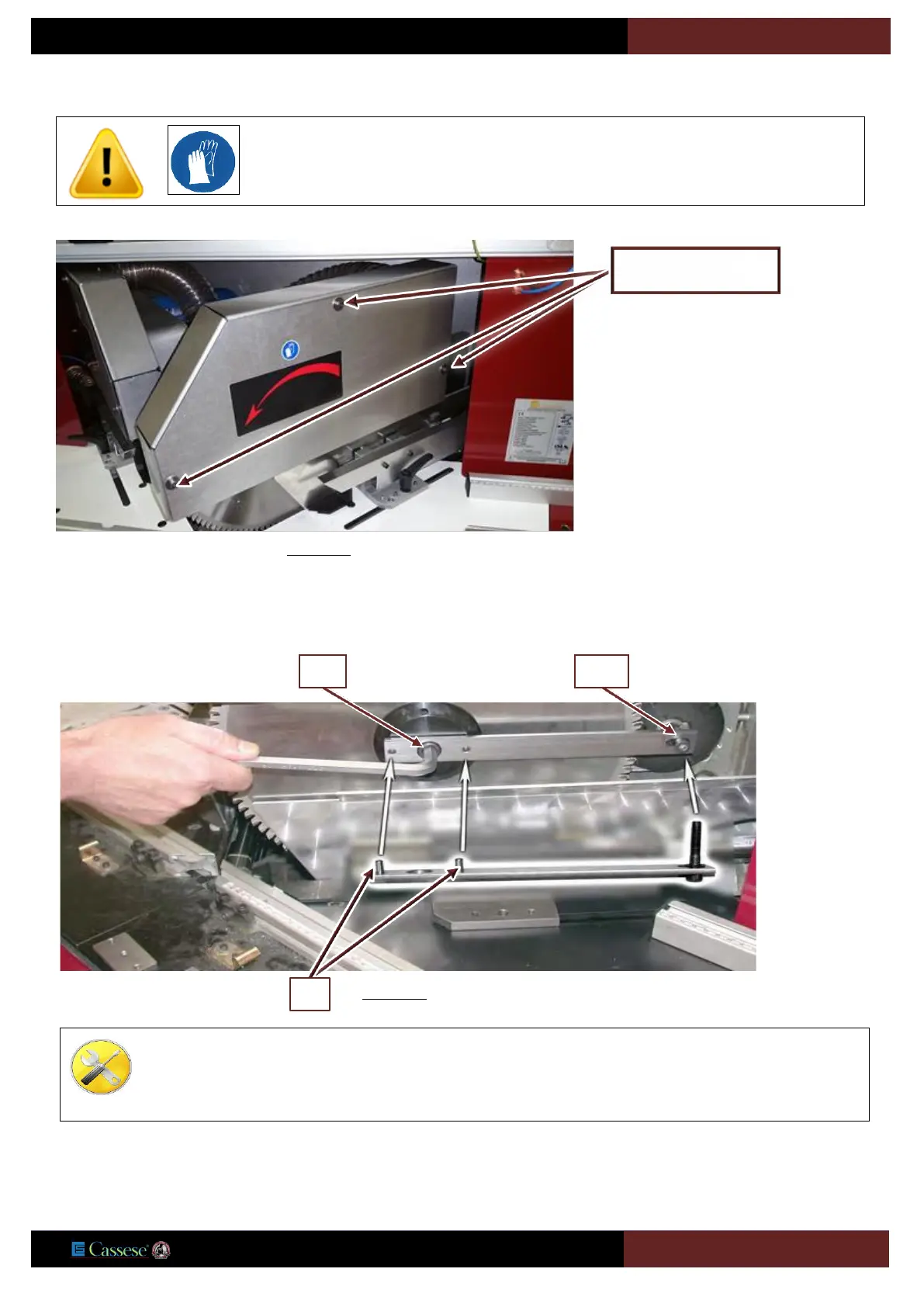

8.A.b Démonter les lames
Ouvrir le capot principal (voir plus haut).
Installer l’outil desserrage des lames Z18303 (Emplacement rep : 4, voir page 41) en insérant les deux goupilles G dans les trous
du flasque de lame pour l’immobiliser, puis serrer la vis V1 dans la poulie moteur .Desserrer alors la vis V2 dans le sens de
rotation de la lame, retirer le flasque et la lame.
Pendant cette opération, nous vous conseillons de mettre des gants pour
manipuler les lames d’une part et éviter de s’accrocher les mains d’autre part..
V1-V2-V3
Démonter le carter de protection lame
après avoir ôté les 3 vis imperdables V1-
V2 et V3.
Figure 8-4
S/E Outil desserrage des lames (Z18303 fourni)
Clé Allen N.10
Clé Allen N.6
Clé Allen N.5
V2
V1
G
Figure 8-5
