MANUEL D’UTILISATION
CS969
61

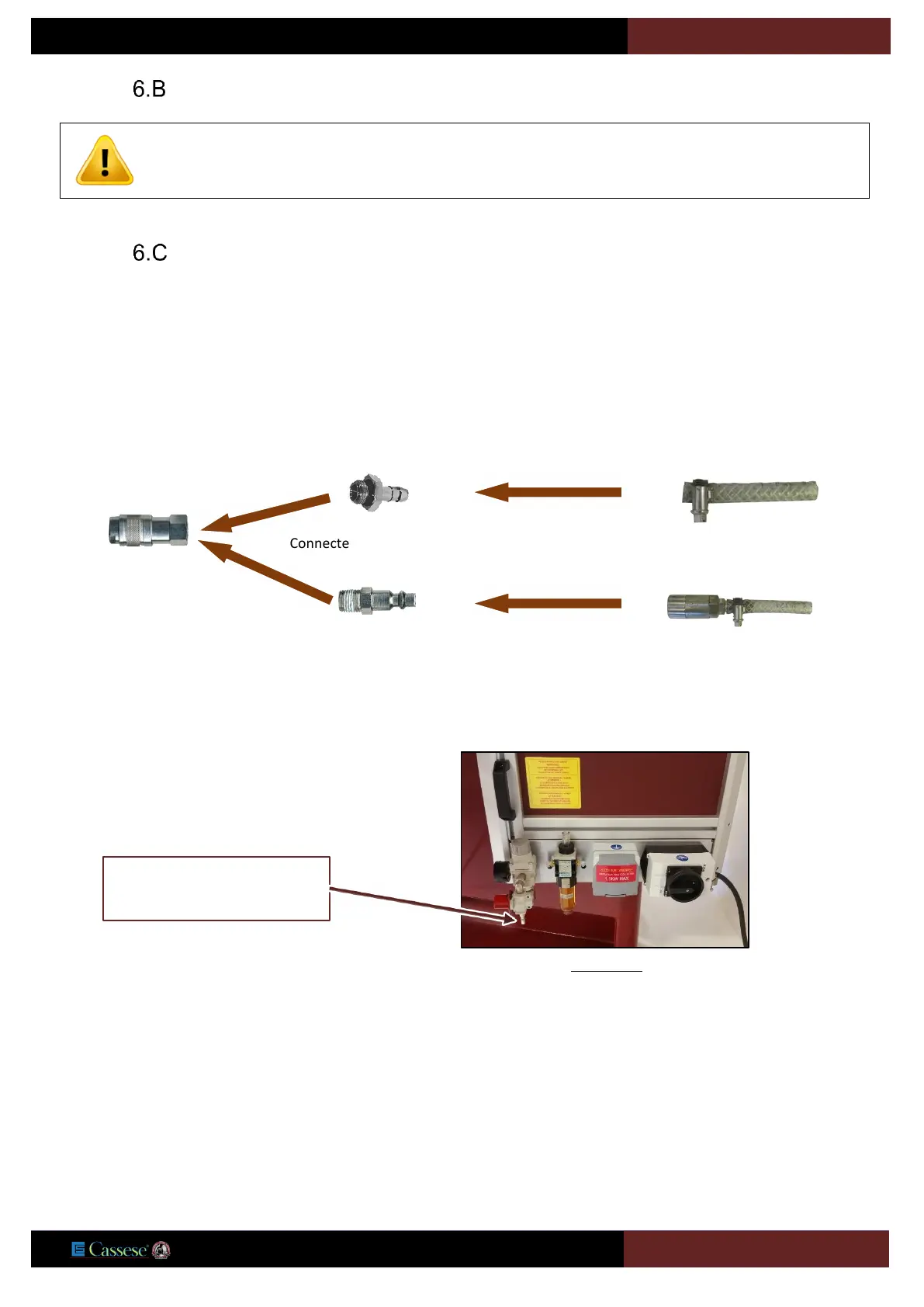

BRANCHEMENT ELECTRIQUE
BRANCHEMENT PNEUMATIQUE
Prévoir un tuyau d’alimentation Ø 8 intérieur supportant la pression maxi de la source qui ne doit pas être inférieure à 6 bars.
Caractéristiques de la source : air sec non lubrifié.
La machine doit être connectée à une source d’air fournissant entre 6 et 8 bars.
Inclus dans la machine
Alimentation fournie par le client
L’utilisateur doit raccorder le câble d’alimentation à une source conforme à la réglementation en vigueur et
assurer la protection de la machine par des fusibles : 25 Ampères A.M. pour 220 volts mono et 16 Ampères
A.M. pour 380/ 220 volts TRI.
Mise en place du Connecteur
rapide femelle Z749.
Connecteur
rapide femelle
Z749
Quick
release(Q/R)
Female
Air Connector
- Z749
Connecteur standard - Z556
Connecteur rapide male type USA - Z701
Figure 6-18
