MANUEL D’UTILISATION
CS969
75
Refermer le carter principal (Voir page 74 ).
L’opération de remplacement est terminée.

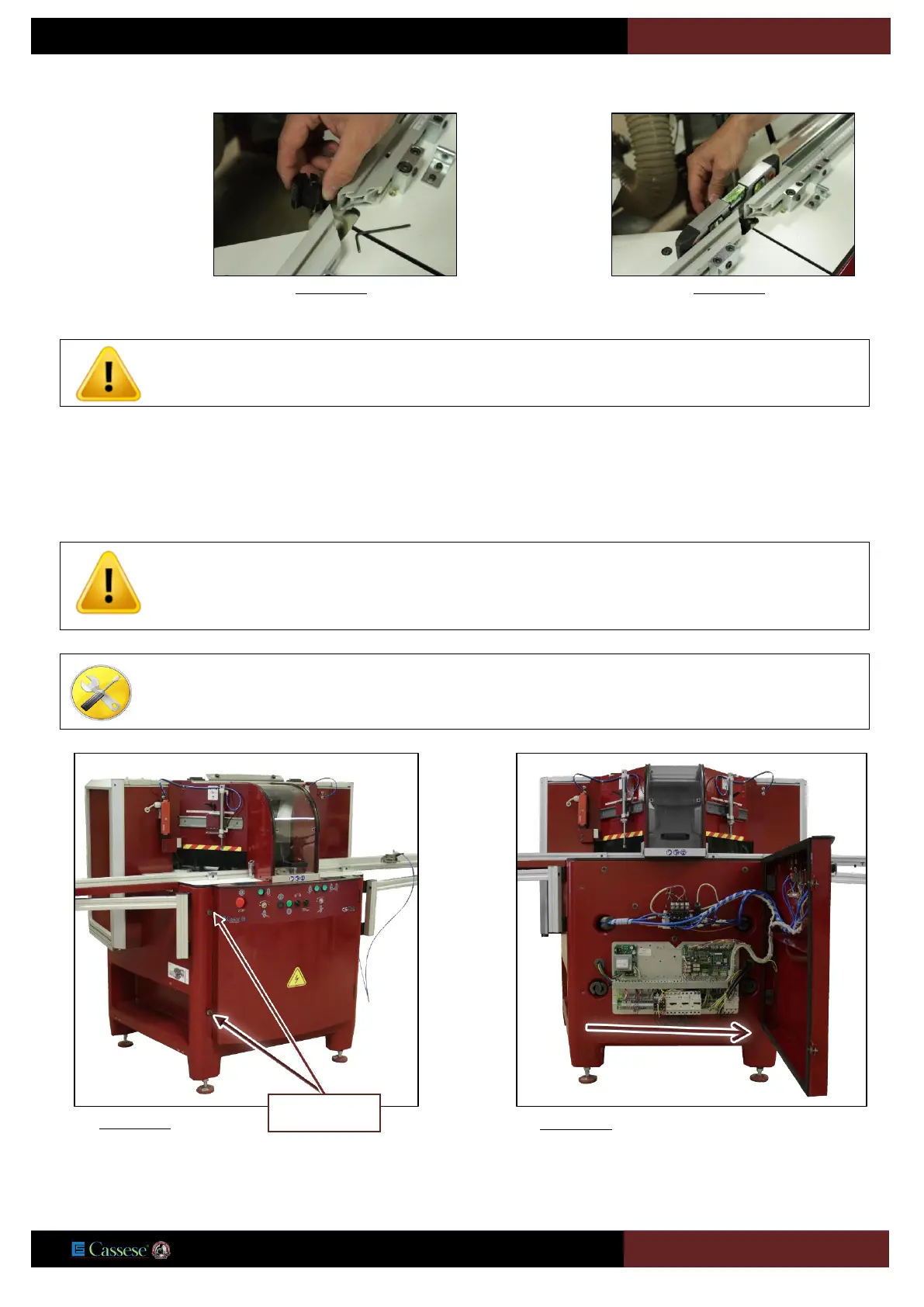

8.A.f Ouverture de l’armoire électrique
Dévisser les vis imperdables V1 et V2 avec la clé Allen de 5, puis faite pivoter la porte d’armoire électrique vers vous.
Replacer le ainsi
dans son logement
et refixer le avec la
vis V1
Figure 8-10
Vérifier le bon
alignement avec la
table
Figure 8-11
Lorsque le capot est ouvert, la mise en route des moteurs ainsi que l’avance des lames sont interdits
par le groupe de sécurité.
Pour toutes opérations d’entretien, de réglage ou de réparation, mettre hors service les circuits électriques
et pneumatiques de la machine en verrouillant le sectionneur général
16 et la vanne 14
à l’aide de
cadenas (page:
47).
Clé Allen N 5
V1 & V2
Figure 8-12
Figure 8-13
