Cassese CS969 - A.C Remontage des Lames

MANUEL D’UTILISATION
CS969
74

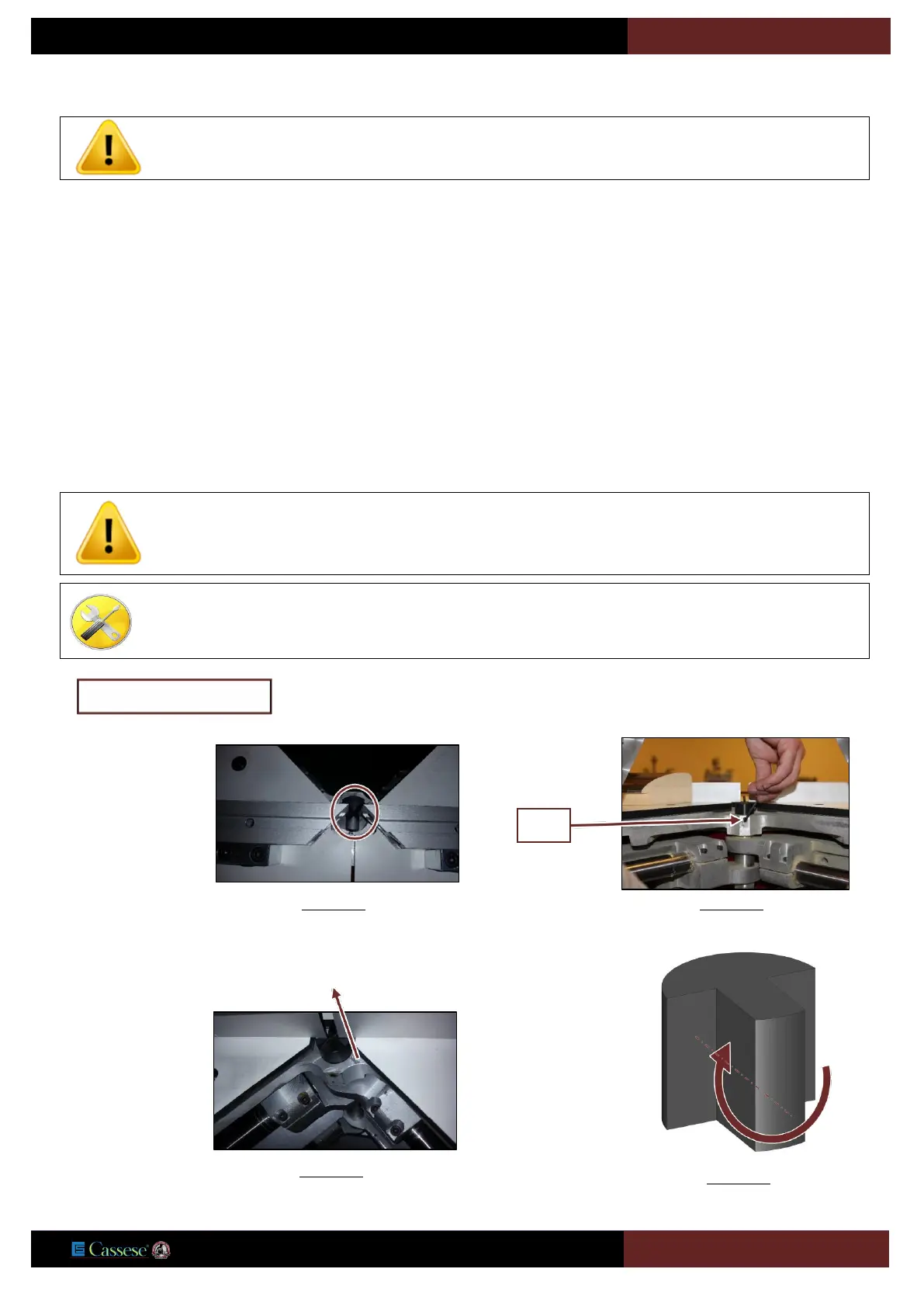

8.A.c Remontage des lames
Nettoyer lames et flasques puis remettre en place la lame (denture dans le sens de la coupe).
Attention au sens de rotation indiqué sur le support.
Replacer le flasque, la vis et serrer celle-ci en immobilisant l’axe à l’aide de l’outil desserrage des lames.
Remonter le carter de protection lame après avoir vissé les 3 vis imperdables V1-V2 et V3.
8.A.d Fermeture du capot principal
Fermer le capot.
Engager les accrochages et abaisser les leviers de verrouillage des sauterelles SG et SD.
Puis,retirez les cadenas du sectionneur général 16 et la vanne cadenassable 14 (page : 47), réenclencher le sectionner général
16 et tourner le bouton rouge de la vanne 14. Verrouiller le capot en mettant la clé sur Machine prête.
8.A.e Remplacement du support de chute
Type de lames à utiliser : (Voir page 39)
Ne jamais utiliser de lames en acier rapide (HS).
Pour toutes opérations d’entretien, de réglage ou de réparation, mettre hors service les circuits
électriques et pneumatiques de la machine en verrouillant le sectionneur général
16 et la vanne 14
à
l’aide de cadenas (page:
47).
Clé Allen N 2
Ouvrir le capot
principal (Voir page
72)
Figure 8-6
Interieur de la machine
Devisser la vis V1
avec une clé Allen
N 2
Figure 8-7
Retirer le support
de chute usage en
le tirant
verticalement
Figure 8-8
Retourner le
support de chute de
180°
Figure 8-9
V1
