MANUEL D’UTILISATION
CS969
72

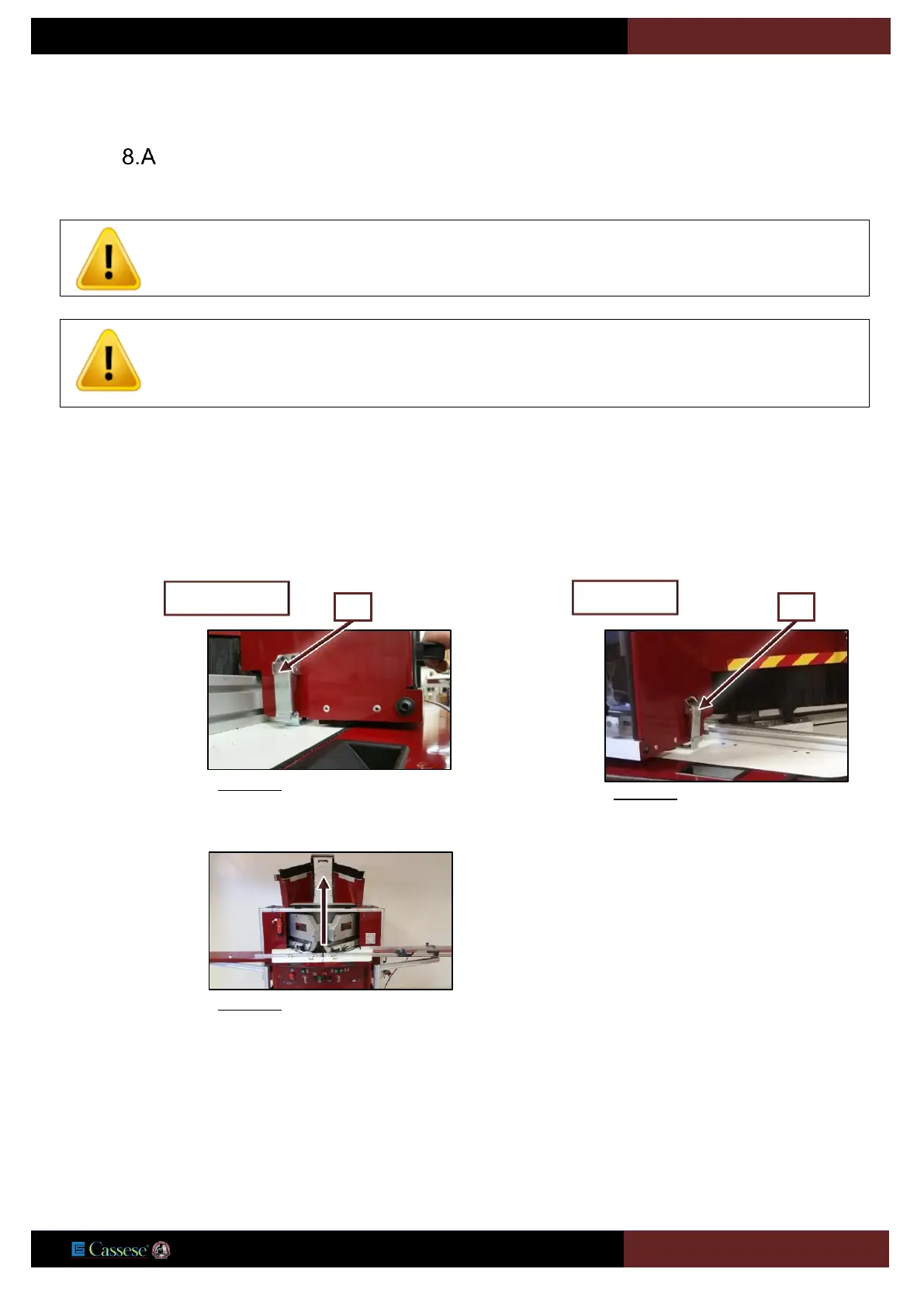

8 / MAINTENANCE
PROCEDURE POUR ACCÉDER A L’INTÉRIEUR DE LA
MACHINE
8.A.a Ouverture du capot principal
Appuyer sur le boutton 2 du tableau de commande (page 64) si nécesaire.
Tourner le bouton 3 (Voir tableau de cdes page 64), commandant le déverrouillage du carter principal, sur le symbole cadenas
ouvert. Il faut attendre la fin d’une temporisation (environ 30 sec : réglage usine considérant l’attente pour un arrêt complet des
lames) avant d’accéder à l’intérieur de la machine. Le voyant V1 s’éteint, indiquant l’arrêt complet des lames.
Pour fermer le capot, faites l’opération inverse.
Lorsque le capot est ouvert, la mise en route des moteurs ainsi que l’avance des lames sont interdits par
le groupe de sécurité.
Ouvrir la sauterelle
de gauche, SG.
Figure 8-1
SG
Coté gauche
Ouvrir la sauterelle
de droite, SD
Figure 8-2
Coté droit
SD
Ouvrir le capot
principal en utilisant
la poignée jusqu’a
ce qu’il ateigne sa
position maximale,
reposant sur la
butée flexible sur le
dessus de la
machine.
Figure 8-3
Pour toutes opérations d’entretien, de réglage ou de réparation, mettre hors service les circuits
électriques et pneumatiques de la machine en verrouillant le sectionneur général
16 et la vanne 14
à
l’aide de cadenas (page 47).
