Cassese CS969 - Mesure du Premier Morceau (Butee Mobile)

MANUEL D’UTILISATION
CS969
68

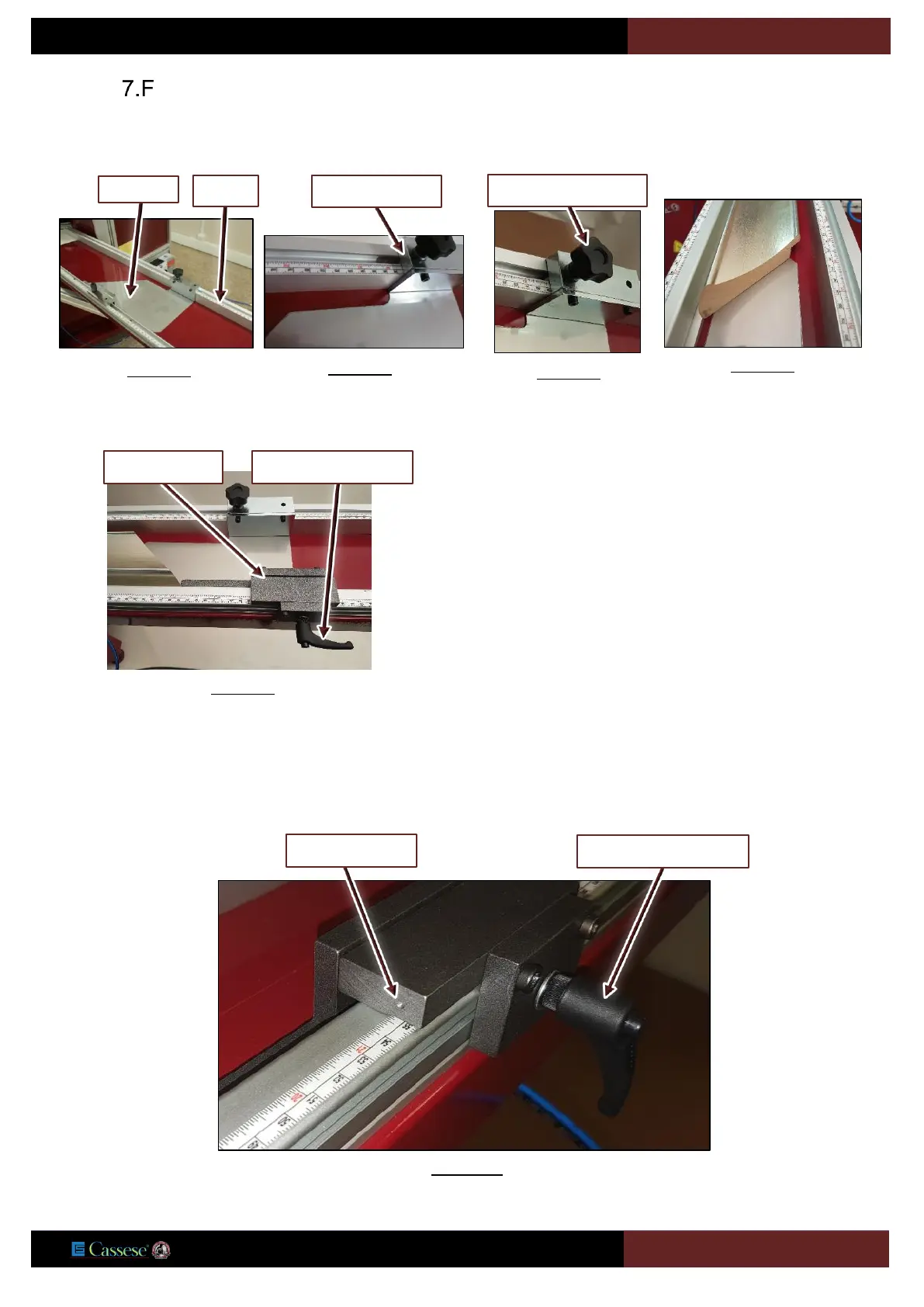

MESURE DU PREMIER MORCEAU (BUTEE MOBILE)
7.F.a Mesure fond de feuillure (Mesure intérieure)
Faites glisser le Curseur le long de la règle alu et bloquer le à la dimension désirée en serrant sa Vis de blocage. Amener la
moulure sur le Curseur de manière à faire coïncider le bord du fond de feuillure avec l’angle à 45°.
Activer les serrages en appuyant sur le bouton 6 (Voir tableau de cdes page 64). Amener la butée mobile
en contact avec la moulure, et la bloquer. Relacher le bouton 6 pour désactiver les serrages.
Dégager le curseur de dessous la moulure.
La prise de mesure en fond de feuillure est terminée.
7.F.b Mesure en cote extérieure
Desserrer la manette de blocage de la Butée mobile. Faites-la glisser sur le réglet jusqu’à la mesure désirée.
Figure 7-5
Règle
Figure 7-6
Point de lecture
Figure 7-7
Vis de blocage
Figure 7-8
Butée mobile
Manette de blocage
Figure 7-9
Curseur
Point de lecture
Manette de blocage
Figure 7-10
