MANUEL D’UTILISATION
CS969
64
7 / MISE EN SERVICE

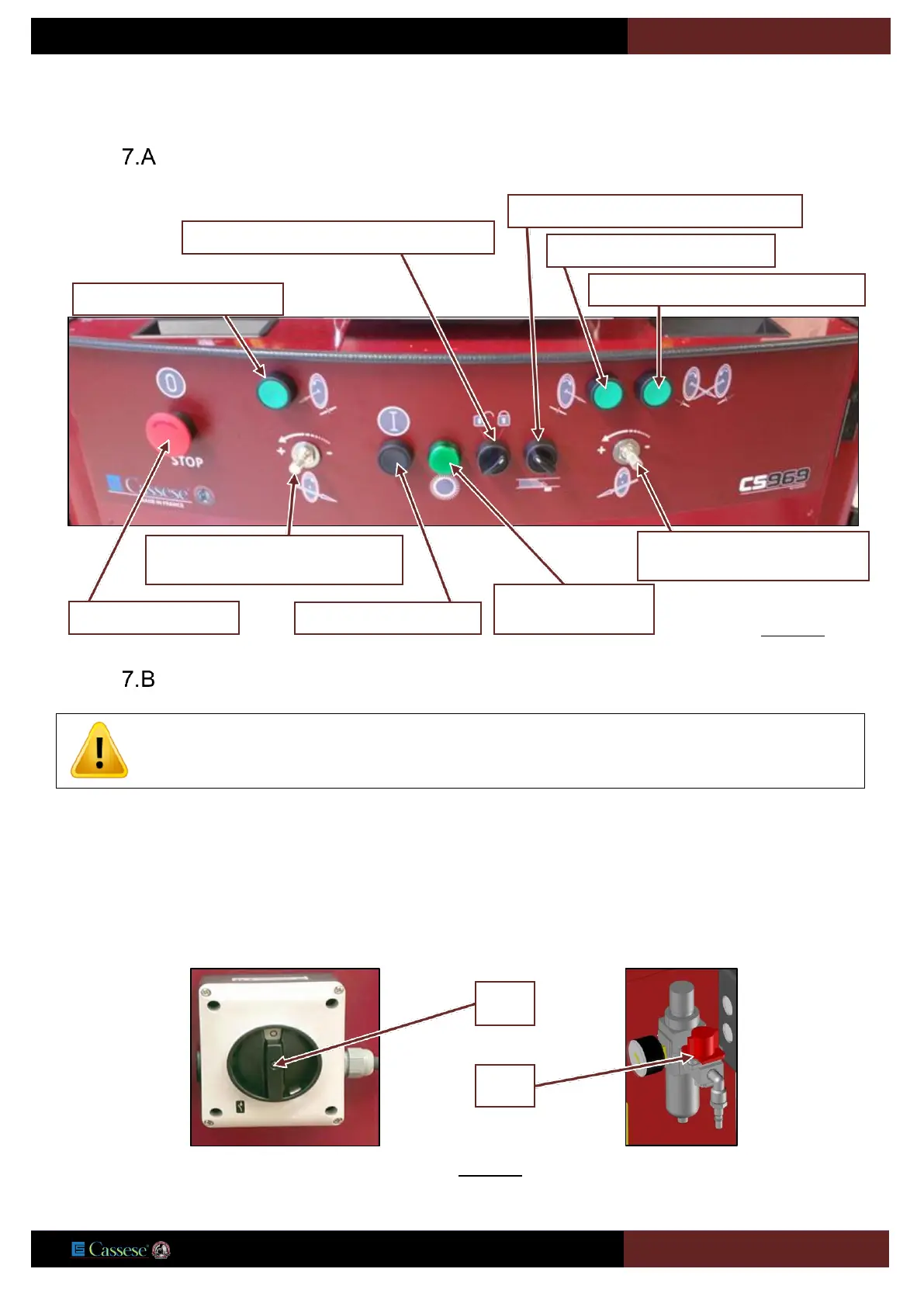

TABLEAU DE COMMANDES.
SECTIONNEUR GENERAL
Tourner le bouton rouge de la vanne cadenassable pneumatique: (14),pour alimenter la machine en air.( 6 bars, réglage usine).
Mettre la machine sous tension : sectionneur général : (16), (voir page : 47)
Le voyant V1 s'allume. (Voir tableau de cdes ci-dessous). Ce voyant ne s'allume que si la CS 969 est sous tension.
Déverrouiller le bouton 2 puis appuyer sur le bouton 1 (Voir tableau de cdes ci-dessus).
Vérifier le sens de rotation d'une des deux lames qui sont:
suivant le sens des aiguilles d'une montre pour la lame gauche et
suivant le sens inverse des aiguilles d'une montre pour la lame droite.
Si le sens n'est pas respecté, appuyez sur le bouton 2 (Voir tableau de cde),fermer la vanne cadenassable pneumatique: (14),Mettre la
machine hors tension : sectionneur général : (16), débrancher la machine et inverser deux phases sur le câble d'alimentation.
4=Commande presseur droit
9=Butée escamotable ou Butée numérisée
3=Verrouillage / Déverrouillage carter principal
5=Commande presseur Gauche
6=Commande presseur Gauche et droit
1=Bouton marche lames
2=Bouton arrêt lames
V1=Voyant machine
opérationnelle
8=Régulation de la vitesse
d’avance lame droite.
7=Régulation de la vitesse d’avance
lame gauche
Figure 7-1
VOUS DEVEZ AVOIR OTE L'EQUERRE DE BLOCAGE DES CHARIOTS DE LAME € AVANT DE SUIVRE
CETTE PROCEDURE VOIR PAGE
: 55. (Démontage de l’équerre sécurité transport).
16
14
Figure 7-2
