FIG. B1
2000FB17
FIG. B2
2000FB18
ATENÇÃO: Desconectar o tracionador somente com a má-
quina desligada.

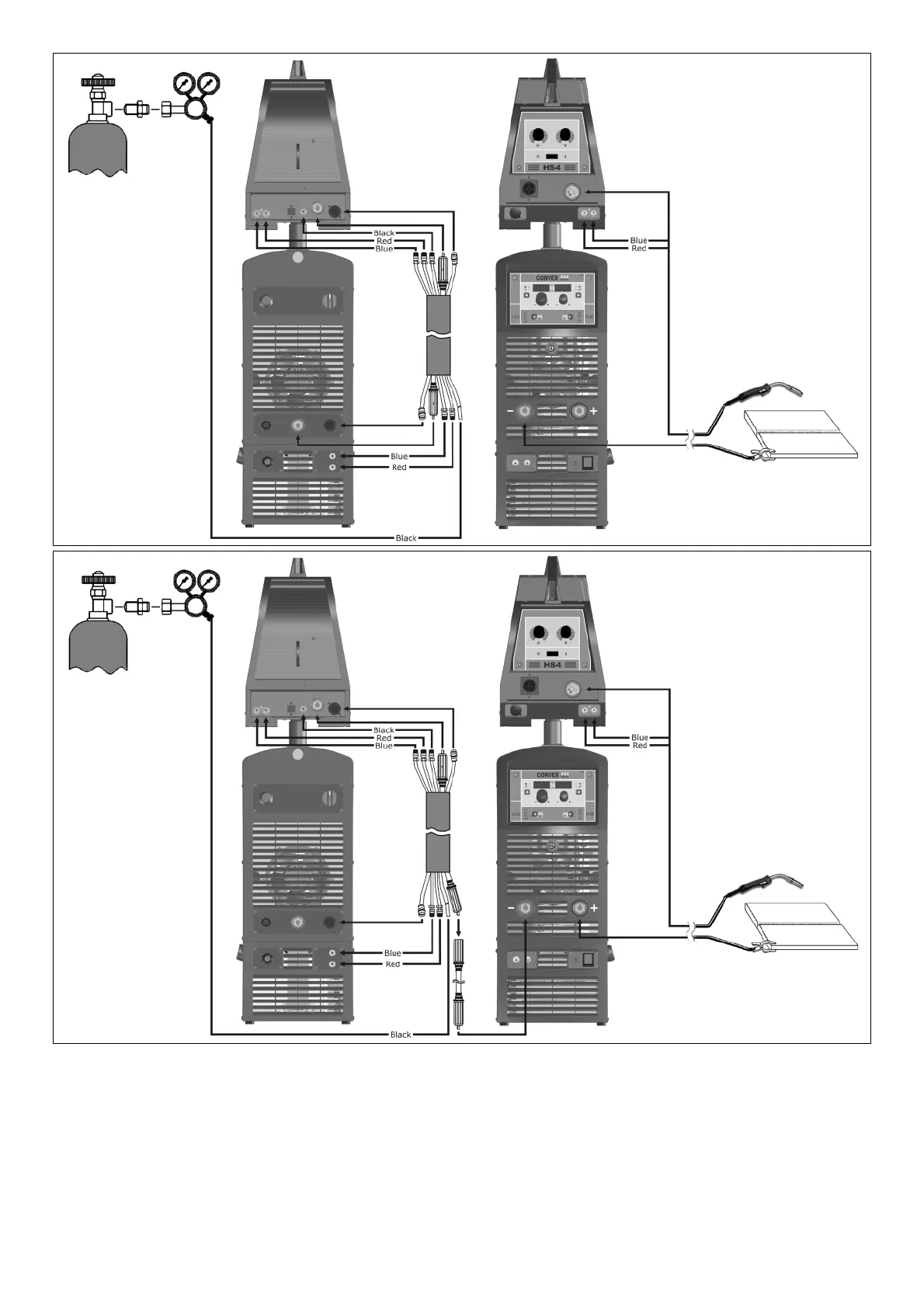

Os cabos de ligação (cabo de energia, cabo auxiliar e tubo
de gás) devem ser conectados aos adequados engates e co-
nectores segundo o esquema indicado na figura B1.
Fazem parte do cabo de interligação também os tubos de en-
vio (cor azul) e retorno (cor vermelha) da água que têm a fun-
ção de resfriar a tocha do equipamento de solda e devem ser
conectados do seguinte modo:
•
Cabo de interligação lado gerador: conectar os tubos aos
respectivos engates rápidos (de cor azul e vermelha) lo-
calizados sobre o painel posterior do equipamento de res-
friamento.
•
Cabo de interligação lado tracionador: conectar os tubos
vermelho e azul aos respectivos engates rápidos (de cor
azul e vermelha) colocados no painel posterior do tracio-
nador.
2) Conectar o cabo de terra à ligação rápida marcada pelo sím-
bolo – (negativo), localizada sobre o painel frontal da solda e,
em seguida, a relativa pinça massa (garra negativa) à peça a
soldar ou ao plano porta-peça em zona livre de ferrugem, tinta
ou graxa. O emprego dos cabos de terra e de extensões par-
