Clarke
®
Manual del operador (ES) - Image 16 I/IX 120V - 27 -
ES
ESPAÑOL
MANTENIMIENTO EFECTUADO POR UN TECNICO
AUTORIZADO
Reemplazo de la correa de arrastre
1. Vuelque la máquina sobre su empuñadura o
vúelvela.
2. Quite la placa inferior del alojamiento del cepillo.
3. Quite el tornillo sin cabeza que se encuentra en el
lado del piñón de arrastre.
4. Quite el piñón y cambie la correa.
5. Para volver a instalar la correa, siga el orden inverso
de las operaciones arriba mencionadas.
Reemplazo del motor de aspiración
El motor de aspiración de esta máquina está provisto
de escobillas de carbón, que debe comprobar cada 500
horas o, por lo menos, cada tres meses. Cuando la
longitud de uno de los carbones es inferior a 96 mm, es
necesario reemplazar las dos escobillas.
Para tener acceso al motor de aspiración:
1. Saque un (1) tornillo de la placa trasera que sujeta
el depósito de recuperación a la máquina.
2. Levante y vuelque el depósito de recuperación.
3. Tiene así acceso a los cepillos o a los tres (3)
bulones que fijan el motor de aspiración al depósito.
Reemplazo del flotador de parada
1. Instale y sujete el prensaestopas sobre el cable del
flotador (véase fig. 5).
2. Coloque una nueva junta tórica sobre el
prensaestopas.
3. Coloque el nuevo flotador y el prensaestopas
insertándolo por la pared interior del depósito de
recuperación.
4. Apriete el prensaestopas.
5. Compruebe que las conexiones son correctas
refiriéndose al diagrama de conexiones.
Compruebe también que no hay ninguna fuga.
6. Compruebe el funcionamiento del flotador, en
particular su función de parada.
Mantenimiento del cepillo
1. Vuelque la máquina hacia atrás de tal manera que
la empuñadura de mando se encuentra en el suelo.
2. Quite los dos tornillos de ambos lados de la base
del conjunto del cepillo.
3. Quite un tornillo de la brida del cepillo y gire la brida
para liberar el cepillo.
4. Saque el cepillo.
5. Deslice cuidadosamente el rodamiento del eje del
cepillo.
6. Engrase los rodamientos de ambos lados del
cepillo, de tal manera que el cuerpo del cepillo y los
rodamientos sean hermetizados.
7. Monte de nuevo el conjunto siguiendo el orden
inverso.

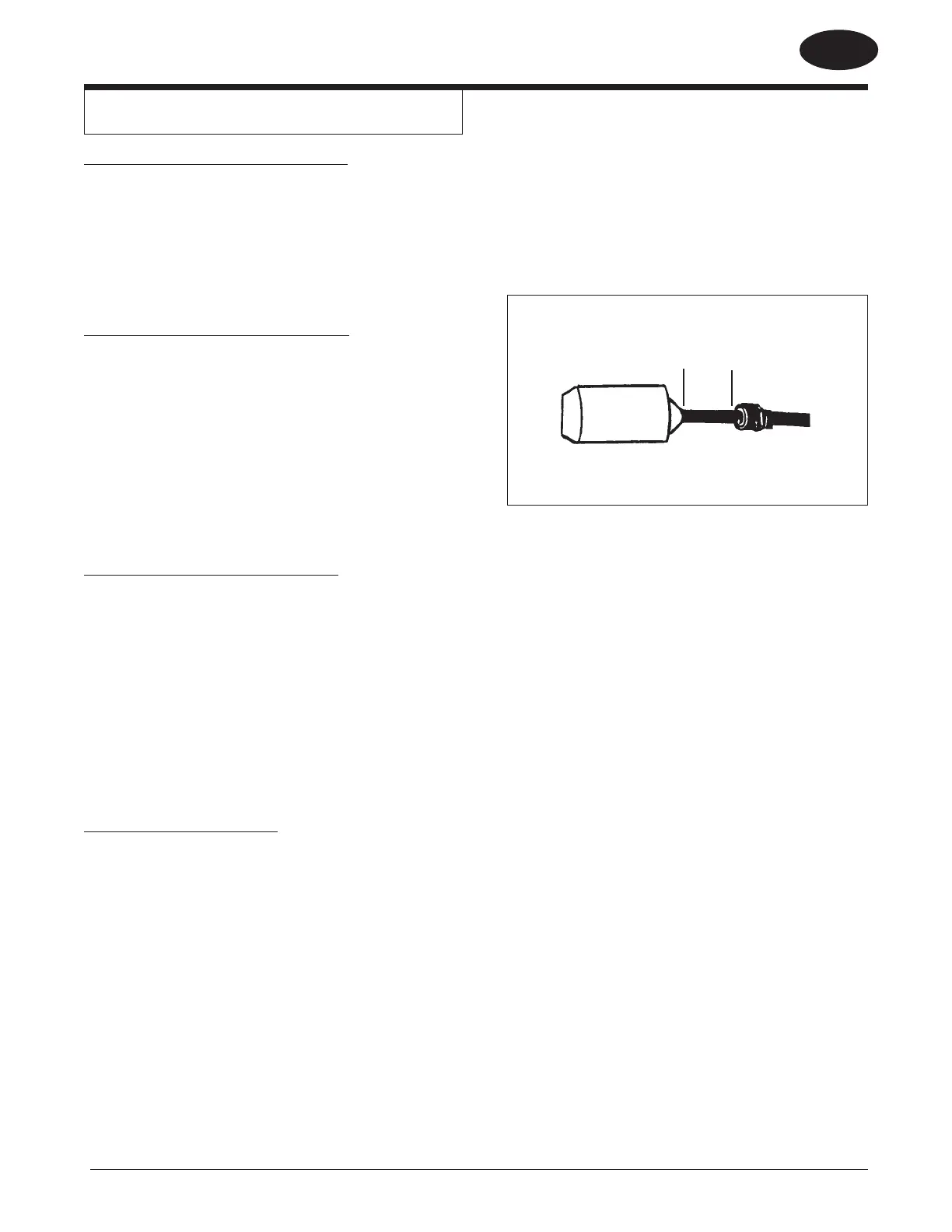

Figura 5
1¼ "
