4 . VYBALENÍ
Samojízdný žací stroj je dodáván v latěném obalu. Z přepravních důvodů jsou některé skupiny stroje ve výrobním
závodě demontovány a namontují se až před uvedením do provozu. Vybalení stroje a přípravu k provozu provádí
prodejce v rámci předprodejního servisu.
4.1 VYBALENÍ A KONTROLA ŽACÍHO STROJE
Po odstranění obalu sundejte opatrně stroj s palety – použijte nájezdy, jinak hrozí nebezpečí jeho poškození.
Zkontrolujte stroj, zda nebyl během přepravy poškozen. Vybalte také všechny nenamontované skupiny a zkon-
trolujte je.
V základním balení jsou dodány:
žací stroj
volant
sedadlo
ochranný rám
dokumentace (balící list, Návod k obsluze žacího stroje, Návod k obsluze motoru, Návod k akumulátoru,
Servisní knížka)
4.1.1 LIKVIDACE OBALU
Po vybalení stroje je nutno provést likvidaci obalu. Likvidaci provádějte dle příslušného zákona. Rozdělení obalu
podle jeho materiálu provádějte dle příslušného katalogu obalů. Tuto operaci lze svěřit specializované firmě
.
4.2 PŘÍPRAVA PRO UVEDENÍ DO PROVOZU
Vzhledem k technickému charakteru této činnosti provádí
přípravu žacího stroje do provozu Váš prodejce (dle pokynů
výrobce).
4.2.1 MONTÁŽ VOLANTU
Umístěte žací stroj na rovnou plochu a srovnejte
přední kola do přímého směru.

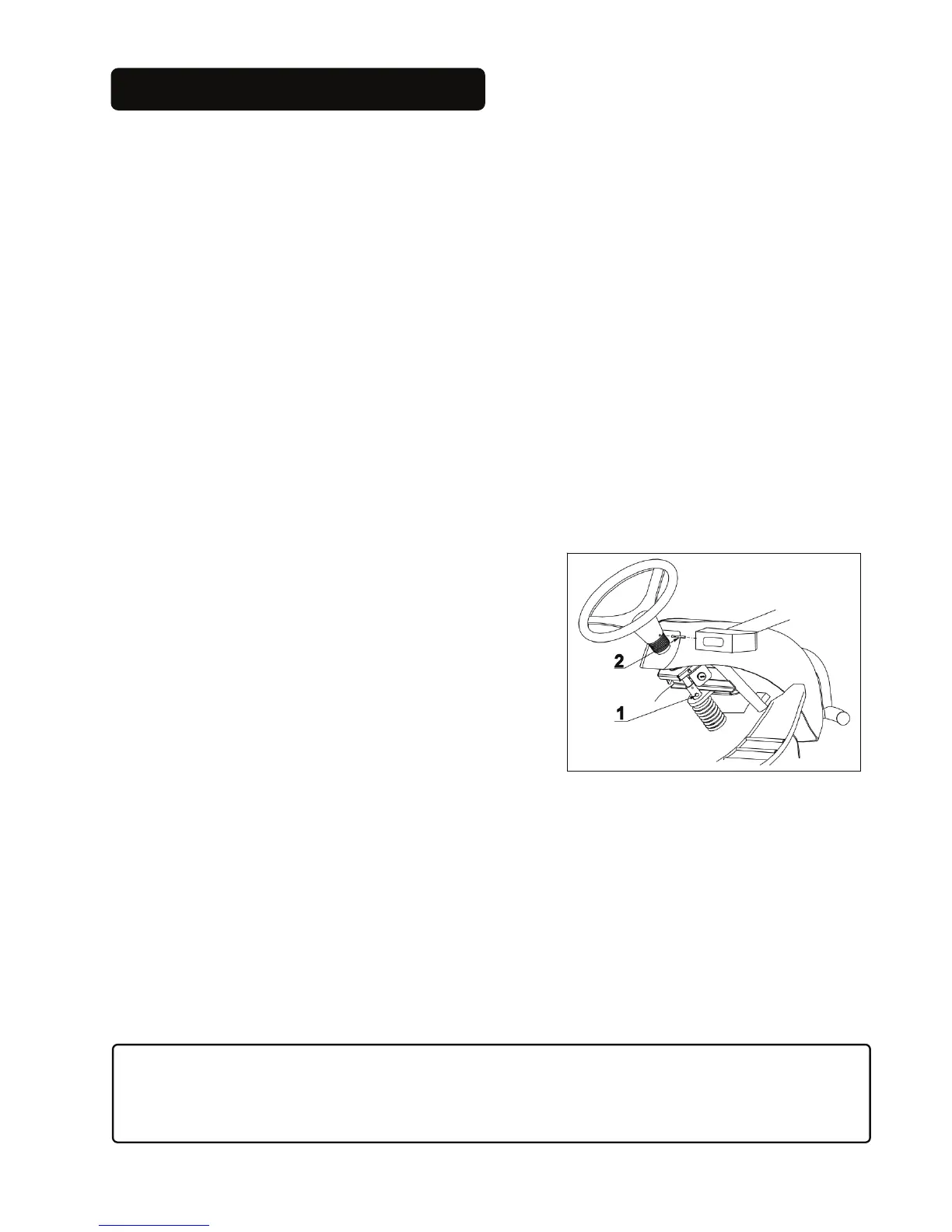

Nasaďte volant a zajistěte jej dodaným kolíkem 2.
4.2.2 NASTAVENÍ VÝŠKY VOLANTU
Demontujte šroub 1, přesuňte volant a zajistěte jeho
polohu našroubováním šroubu 1 do druhého otvoru.
4.2.3 MONTÁŽ SEDADLA
Vložte matice do otvorů v opěrce a v sedadle.
Připevněte k sedadlu držák opěrky a opěrku.
4.2.4 NASTAVENÍ POLOHY SEDADLA
Posunutí sedadla vpřed nebo vzad do požadované polohy se
provádí při stisknutém aretačním spínači.
4.2.5 MONTÁŽ OCHRANNÉHO RÁMU
Ochranný rám připevněte pomocí šroubů na držáky rámu, umístěné po bocích sedadla.
4.2.6 PŘIPOJENÍ AKUMULÁTORU
Při uvádění akumulátoru do provozu postupujte dle pokynů uvedených v Návodu k akumulátoru. Akumulátor je
umístěn v prostoru pod předním krytem stroje.
Kryt otevřete a uvolněte šrouby na pólových vývodech akumulátoru.
Červený vodič připojte k (+) pólu akumulátoru a zajistěte šroubem. Hnědý vodič připojte k (–) pólu akumulátoru
a zajistěte šroubem.
Pokud byl akumulátor v průběhu připojování vyjmut ze svého místa, nezapomeňte jej po vložení zpět zajistit
držákem.
Upozornění !!!
Opačné připojení vodičů, než je výše uvedeno, má za následek poškození stroje.
Při odpojování akumulátoru vždy jako první odpojte (–) pól akumulátoru.
Dodržujte pokyny pro údržbu uvedené v Návodu k akumulátoru.
