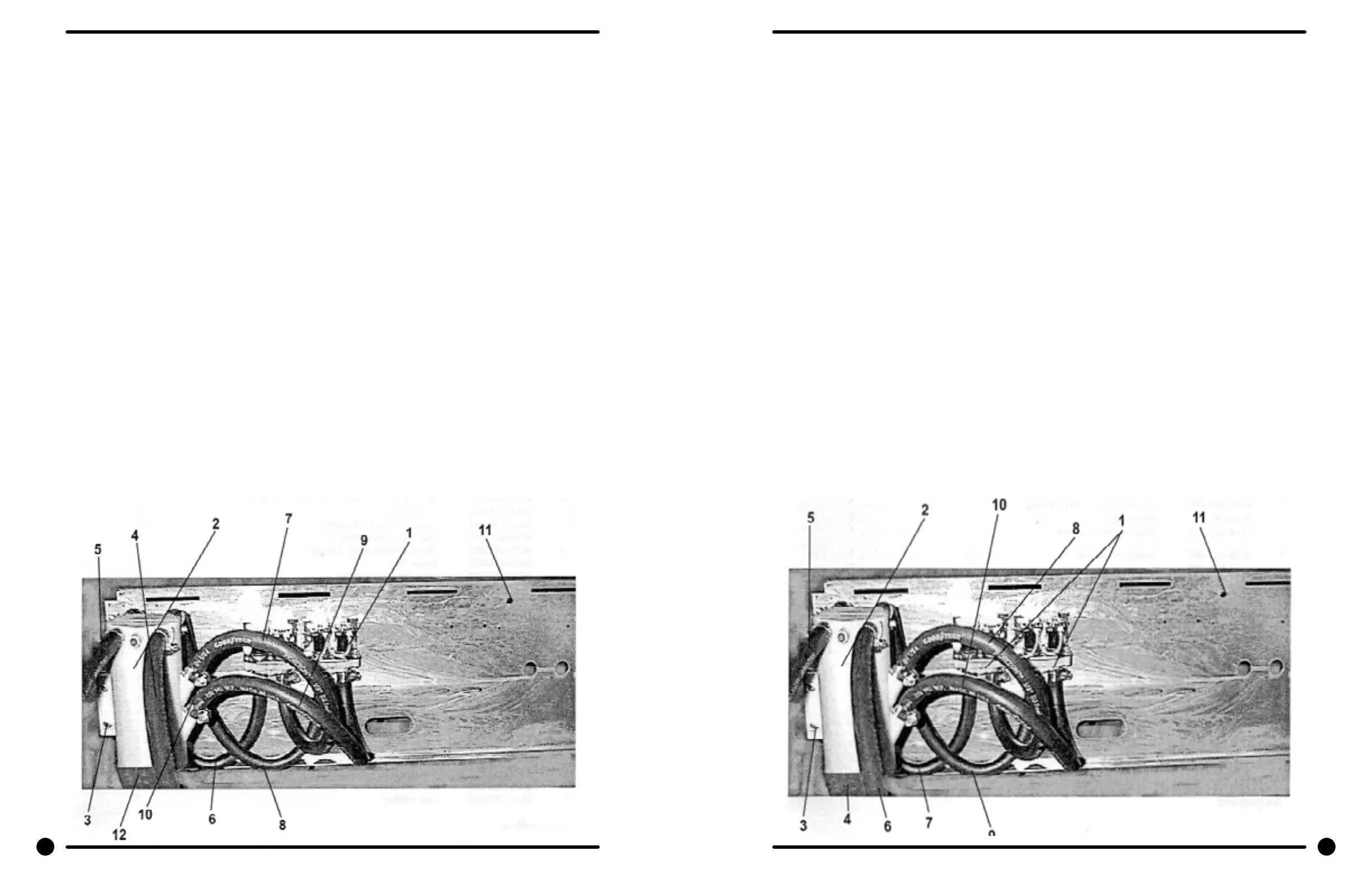

Water Inlet & Rear Channel
Key Part Number
1 9379-183-012
* 9545-008-026
* 8640-399-009
2 9029-065-001
* 9029-065-001
3 9545-008-026
12 9242-458-002
* 8654-117-014
* 8654-117-009
4 9242-453-017
5 9242-453-016
6 9242-453-020
7 9242-453-020
8 9242-453-020
9 9242-453-020
* 8654-029-000
10 8654-117-015
11 5198-211-004
*Not illustrated
Description
Valve, Water Inlet 2 2
(see Water Inlet Valve Breakdown for individual parts)
Screw, Valve Mtg 4 4
Nut, Spring 4 4
Vacuum Breaker 1 1
Bracket, Vacuum Breaker 1 1
Screw 4 4
Hose, Vacuum Breaker to Tub 1 1
Clamp, Vacuum Breaker End 1 1
Clamp, Tub End 1 1
Hose, Vac. Brkr. to Wash Disp.18 1/4 1 1
Hose, Vac. Brkr. to Rinse Disp. 14 1/2 1 1
Hose, Hot Valve to Vac. Brkr 18 1 1
Hose, Hot Valve to Tub 18 1 1
Hose, Cold Valve to Vac. Brkr 18 1 1
Hose, Cold Valve to Tub 18 1 1
Clamp, Hose-Spring ( overow from drain to tub back ) 2 2
Clamp, Hose-Worm 10 10
Circuit Breaker 1 1
MODELS
WCN25
A A
A B
Key Part Number
1 9379-183-003
* 9545-008-026
* 8640-399-006
2 9610-001-001
* 9029 077-001
3 9545--008-026
4 9242-458-002
* 8654 117-014
* 8654 117-009
5 9242-453-008
6 9242-453-009
7 9242-453-020
8 9242--453-020
9 9242 453-020
10 9242-453-020
* 8654-029-000
* 8654-117-015
11 5198-211-004
* Not Illustrated
Description
Valve, Water Inlet 2 2
(see Water Inlet Valve Breakdown for individual parts)
Screw, Valve Mtg 4 4
Nut, Spring 4 4
Vacuum Breaker 1 1
Bracket, Vacuum Breaker 1 1
Screw 4 4
Hose, Vacuum Breaker to Tub-Ribbed 1 1
Clamp, Vac. Brkr. End 1 1
Clamp, Tub End 1 1
Hose, Vacuum Breaker to Wash Dispenser 26 1 1
Hose, Vacuum Breaker to Rinse Dispenser 23 1 1
Hose, Hot Valve to Vacuum Breaker 18 1 1
Hose, Hot Valve to Tub 18 1 1
Hose, Cold Valve to Vacuum Breaker 18 1 1
Hose, Cold Valve to Tub 18 1 1
Clamp, Hose-Spring ( overow from drain to tub back ) 2 2
Clamp, Hose Worm 10 10
Circuit Breaker 1 1
MODELS
WCN40
A A
A B
