G424F(FE) Service Manual Chapter 3. Engine Mechanical System 40

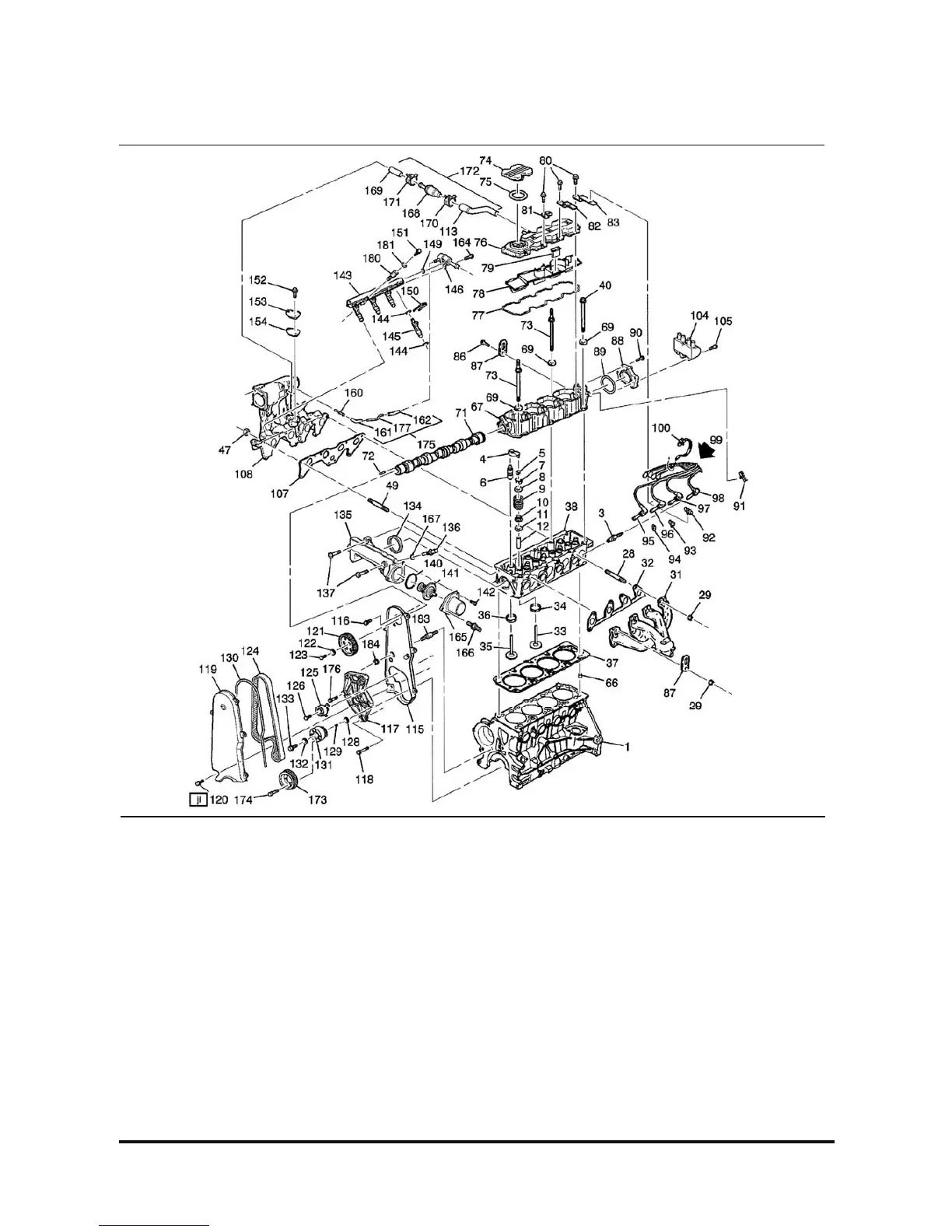

Engine Exploded View (2 of 2)
1) ENGINE 3) SPARK PLUG 4) ARM 5) SEAT 6) ADJUSTER 7) KEY
8) CAP 9) SPRING 10) SEAL 11) SEAT 12) GUIDE 28) STUD
29) NUT 31) MANIFOLD 32) GASKET 33) VALVE 34) SEAT 35) VALVE
36) SEAT 37) GASKET 38) HEAD 40) BOLT 49) STUD 66) PIN
67) HOUSING 69) WASHER 71) CAMSHAFT 72) PIN 73) STUD 74) CAP
75) SEAL 76) COVER 77) GASDET 78) BAFFLE 79) TUBE 80) BOLT
81) BRACKET 82) BRACKET 83) BRACKET 86) BOLT 87) BRACKET 88) COVER
89) SEAL 90) BOLT 91) RETAINER 92) RETAINER 93) RETAINER 94) RETAINER
95) WIRE 96) WIRE 97) WIRE 98) WIRE 99) WIRE KIT 100) STRAP
104) COIL 105) BOLT 107) GASKET 108) MANIFOLD 113) HOSE 115) COVER
116) BOLT 117) ADAPTER 118) BOLT 119) COVER 120) BOLT 121) SPROCKET
122) WASHER 123) BOLT 124) BELT 125) TENSIONER 126) BOLT 128) SPACER
129) KEY 130) SEAL 131) SPROCKET 132) WASHER 133) BOLT 134) SEAL
135) HOUSING 136) SENSOR 137) BOLT 140) SEAL 141) THERMOSTAT 142) BOLT
143) INJECTOR 144) SEAL 145) INJETOR 146) REGULATOR 148) SEAL 149) SEAL KIT
150) CLIP 151) BOLT 152) BOLT 153) COVER 154) GASKET 160) TUBE
161) TUBE 162) FITTING 164) BOLT 165) INLET 166) STUD 167) SEAL
168) VALVE 169) HOSE 170) CLAMP 171) CLAMP 172) HOSE 173) BALANCER
174) BOLT 175) PIPE 176) BOLT 177) TUBE 180) ADAPTER 181) WASHER
183) STUD 184) NUT
To Next Page
