G424F(FE) Service Manual Chapter 3. Engine Mechanical System 47
Timing Belt

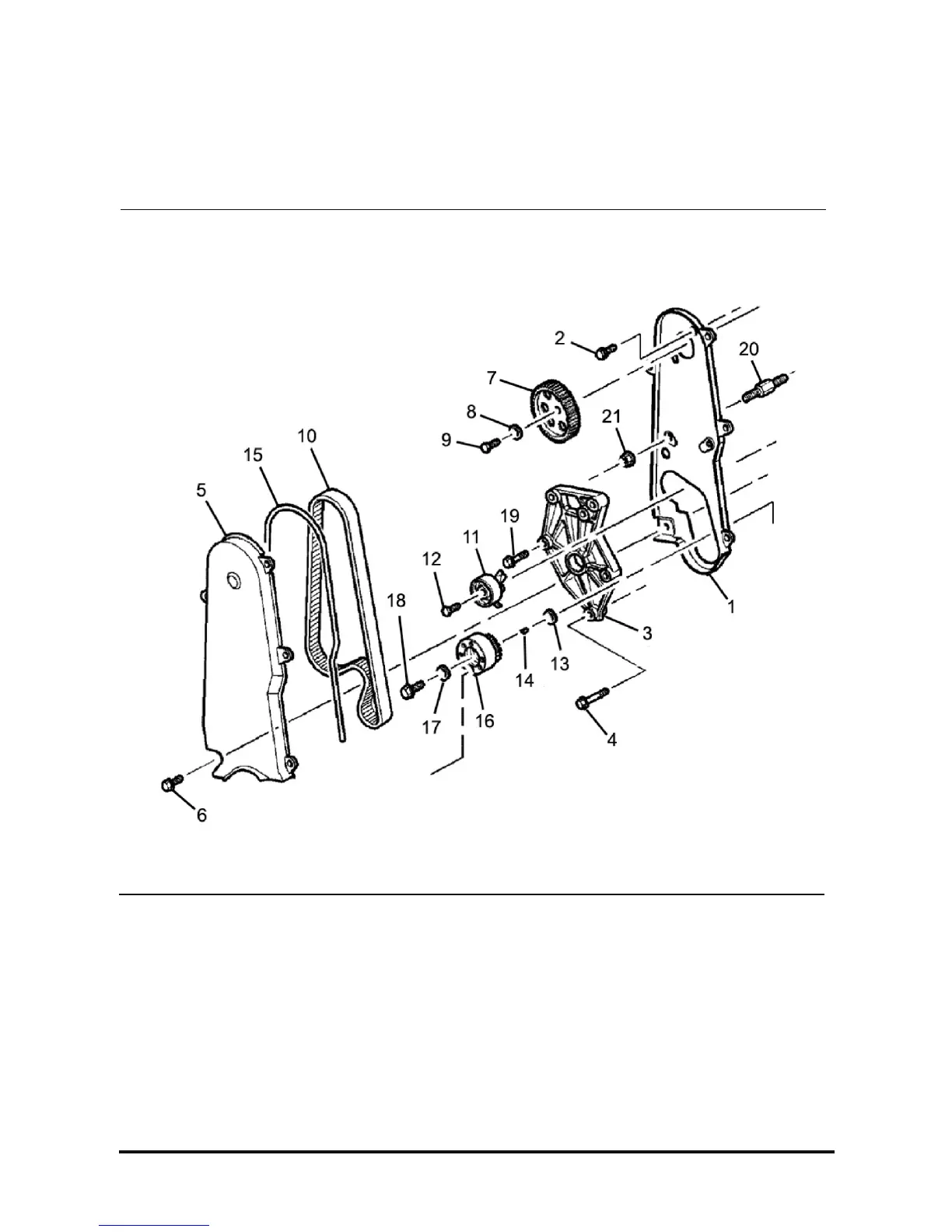

Components
1) Cover 2) Bolt 3) Adapter
4) Bolt 5) Cover 6) Bolt
7) Sprocket 8) Washer 9) Bolt
10) Belt-timing 11) Tensioner-Timing Belt 12) Bolt
13) Spacer 14) Key 15) Seal
16) Sprocket 17) Washer 18) Bolt
19) Bolt 20) Stud 21) Nut
