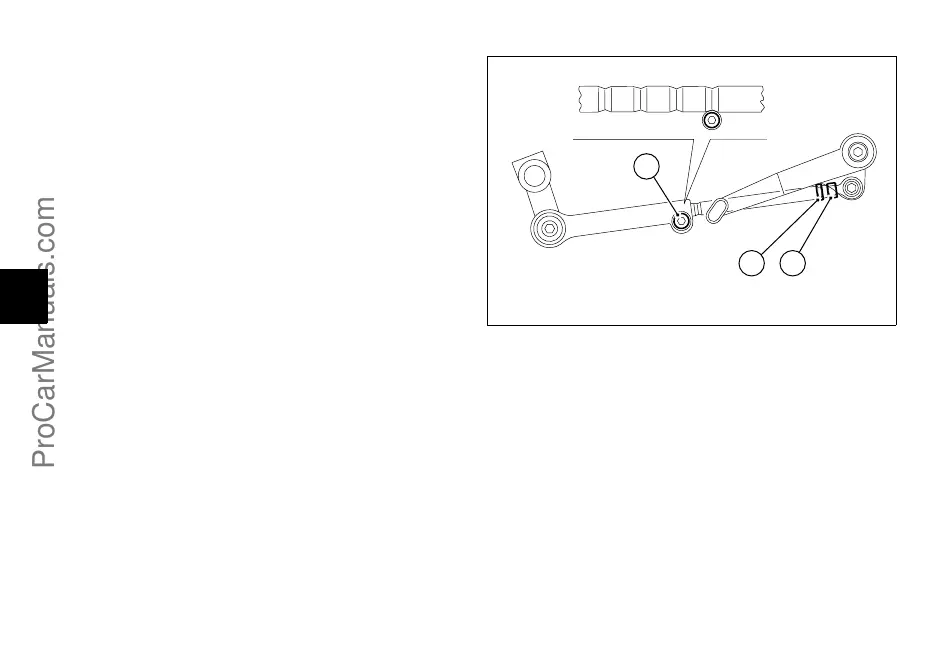

Réglage de la position de la pédale du sélecteur
de vitesse (fig. 26)
Pour satisfaire les habitudes de conduite de chaque pilote,
il est possible de modifier la position de la pédale du
sélecteur de vitesse par rapport à sa béquille.
Trois différents types de réglage sont possibles :
Réglage approximatif de la position de la pédale
Immobiliser la tringle de renvoi amovible à l'aide d'une clé
engagée dans la prise (1) prévue à cet effet et desserrer le
contre-écrou (3). Dévisser et déposer la vis (2) puis régler
la position axiale de la tringle pour amener la pédale du
sélecteur de vitesse dans la position désirée. La tringle de
renvoi peut occuper 4 positions par rapport à l'axe de la
vis (2). Après le réglage, serrer la vis (2) au couple de 8 Nm
et le contre-écrou (3) au couple de 10 Nm.
Réglage fin de précision
Immobiliser la tringle de renvoi amovible à l'aide d'une clé
engagée dans la prise (1) prévue à cet effet et desserrer
le contre-écrou (3). Régler la position de la pédale en
intervenant sur la prise (1) pour tourner la tringle. Après le
réglage, serrer le contre-écrou (3) au couple de 10 Nm.
Réglage combiné
Il est possible d’effectuer simultanément les deux
réglages décrits plus haut sans oublier de serrer le
contre-écrou (3) au couple de 10 Nm et la vis (2) au
couple de 8 Nm une fois les réglages terminés.
2
1 3
fig. 26
