F
33

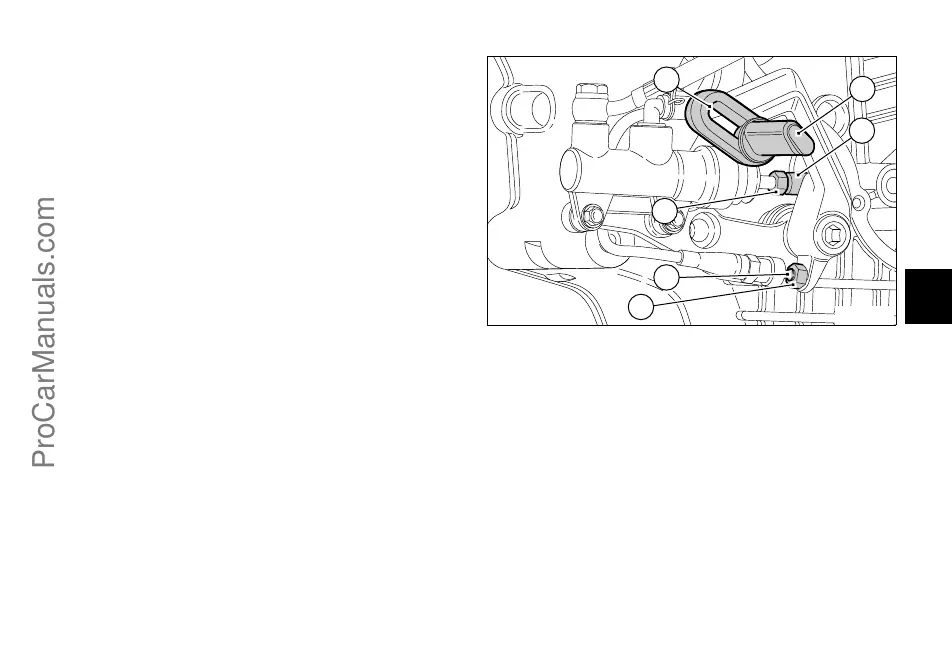

Réglage de la position de la pédale de frein
arrière (fig. 27)
Pour modifier la position de la pédale du frein arrière,
procéder comme suit :
Desserrer le contre-écrou (1).
Tourner la vis (2) de réglage de la course de la pédale jusqu'à
la position voulue.
Serrer le contre-écrou (1) au couple de 2,3 Nm.
En appuyant d’une main sur la pédale, vérifier la présence
d’un léger débattement à vide (environ 1,5÷2 mm) avant le
début de l’action freinante.
Si tel n’est pas le cas, régler la longueur de la tringle de
commande du maître-cylindre en procédant comme suit :
Desserrer le contre-écrou (3) au couple de 7,5 Nm sur la
tringle de commande du maître-cylindre.
Visser la tringle sur la fourche (4) pour augmenter le jeu ou
la dévisser pour diminuer le jeu.
Serrer le contre-écrou (3) et vérifier de nouveau le jeu.
Il est également possible d’effectuer un réglage fin et de
déplacer la pédale de frein (5) dans la fente (6) des étriers.
Pour ce faire, dévisser la vis de fixation de la pédale et
la faire coulisser le long de la fente jusqu’à la position
désirée. Serrer la vis de fixation au couple de 12 Nm.
2
1
3
4
5
6
fig. 27
