HAUPTSÄCHLICHE BETRIEBS- UND
INSTANDHALTUNGSARBEITEN
Ausbau der Verkleidung
Um bestimmte Reparatur- oder Wartungseingriffe
vornehmen zu können, ist zuvor der Ausbau einiger
Teile der Motorradverkleidung erforderlich.
Achtung
Unvollständig oder nicht korrekt wieder angebrachte
Teile können sich während der Fahrt plötzlich ablösen
und damit zum Verlust der Fahrzeugkontrolle führen.
Wichtig
Um Schäden an den lackierten Teilen oder am
Plexiglas der Cockpitverkleidung zu vermeiden, beim
Zusammenbau die Befestigungsschrauben stets mit
den Nylon-U-Scheiben unterlegen.
Seitenverkleidungen Biposto (749/749S/749Dark)
Die Seitenverkleidungen unter Verwendung des
Inbusschlüssels aus dem Werkzeugsatz abnehmen:
die beiden Schrauben (1) für die Befestigung an den
Verkleidungshaltern;
die beiden Schrauben (2) für die Befestigung an der
Cockpitverkleidung;
die beiden Schnellverschlüsse (3) für die Befestigung an
der Cockpitverkleidung;
die zwei unteren Verbindungsschrauben (4) zwischen
rechtem und linkem Verkleidungsteil.
Seitenverkleidungen Monoposto (749S)
Die vier Schnellverschlüsse (3) der Befestigung am
Rahmen lösen.
Von rechts den Verkleidungs-Inbusschlüssel aus dem
Staufach nehmen, dann die Verkleidungsteile nach dem
Lösen der folgenden Elemente entfernen:
die beiden Schrauben (1) für die Befestigung an den
Verkleidungshaltern;
die beiden Schrauben (2) für die Befestigung an der
Cockpitverkleidung;
die zwei unteren Verbindungsschrauben (4) zwischen
rechtem und linkem Verkleidungsteil.
2
3
1
4

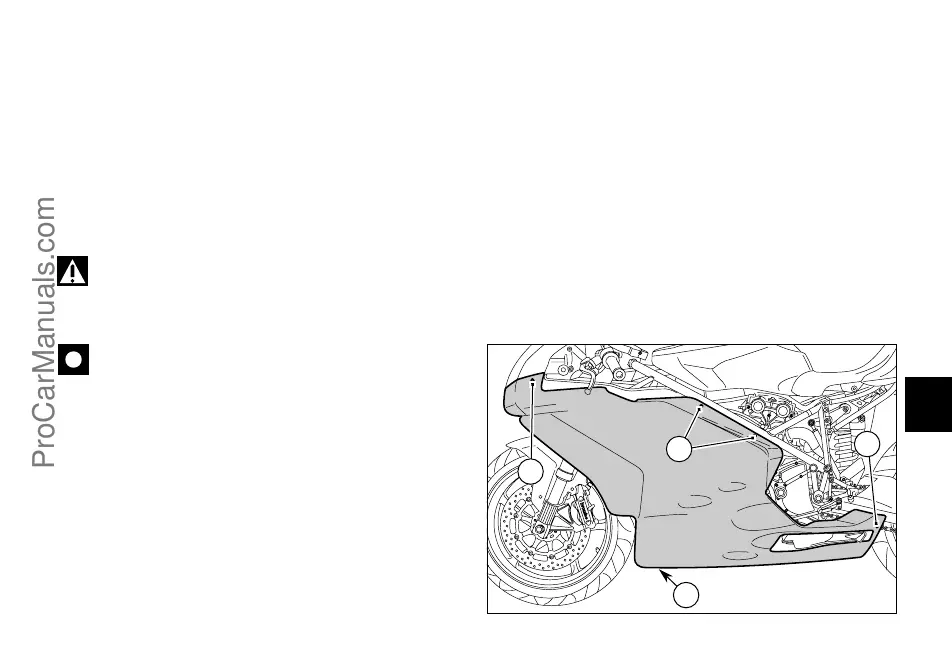

Abb. 50
