Verschiebung der Einheit aus Sitzbank - Tank
749S (Monoposto)
Bei der Monoposto-Version kann die Position der
gesamten Einheit aus Sitzbank-Tank-Heck dem hinteren
Rahmenaufsatz (1) gegenüber axial verstellt werden.
Die Verschiebung der Sitzbank (2) in einem Verstellbereich
von 20 mm ermöglicht eine Anpassung an die
individuellen Anforderungen des Fahrers.
Die Einstellung kann wie folgt vorgenommen werden:
Die seitlich angeordneten Schrauben (3) lösen, dann die
Seitengriffe (4) abnehmen.
Die Schrauben (5) lockern, dann die Einheit Sitzbank-Tank
vorwärts oder zurück schieben.
Am Hilfsrahmen (1) sind drei Bohrungen (6) vorgesehen,
die eine Regulierung in drei verschiedene Positionen
ermöglichen.
Die Bohrung in der Sitzbank zur für die jeweiligen Ansprüche
geeignetesten Bohrung am Hilfsrahmen ausrichten.
Die Schrauben (5) mit einem Anzugsmoment von 10 Nm
festziehen.
In der Mitte des Hecks befindet sich ein Führungsstift (7),
der im Inneren einer Längsbohrung (8) gleitet, in der ein
H-Gummi (9) angeordnet ist.
Die seitlichen Griffe montieren und die Schrauben (3)
mit einem Anzugsmoment von 10 Nm festziehen.
2
6
1

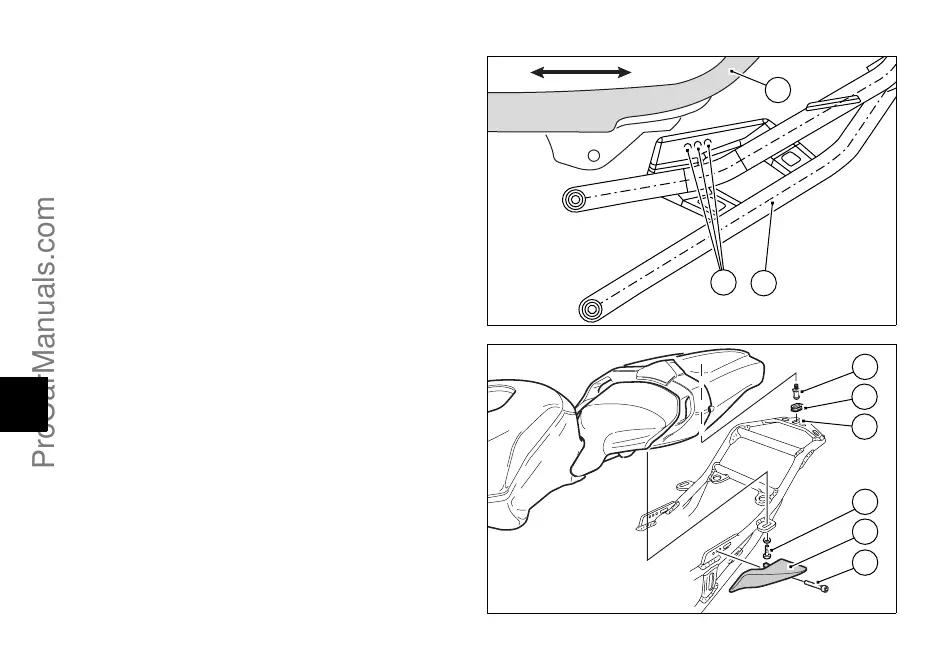

Abb. 30
