I
32

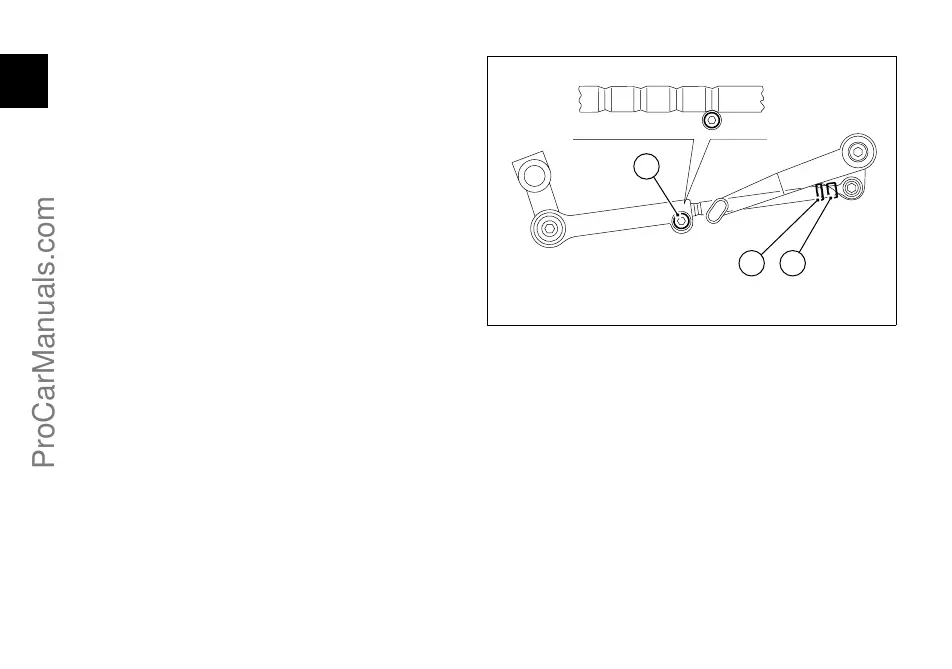

Registrazione posizione pedale comando cambio
(fig. 26)
Per assecondare le esigenze di guida di ogni pilota è
possibile modificare la posizione del pedale comando
cambio rispetto alla relativa pedana.
È possibile effettuare tre tipi di regolazione diversificate:
Regolazione approssimativa della posizione pedale
Bloccare l’asta di rinvio estraibile utilizzando una chiave nella
presa a chiave (1) e allentare il controdado (3). Svitare e
rimuovere la vite (2) e regolare assialmente l’asta, facendo
assumere al pedale cambio la posizione desiderata.
L’asta può essere registrata in 4 posizioni riferite all’asse
della vite (2). A regolazione ultimata serrare la vite (2) alla
coppia di 8 Nm e il controdado (3) alla coppia di 10 Nm.
Microregolazione di precisione
Bloccare l’asta di rinvio estraibile utilizzando una chiave
nella presa a chiave (1) e allentare il controdado (3).
Regolare la posizione del pedale agendo sulla presa a
chiave (1) per ruotare l’asta. A regolazione ultimata
serrare il controdado (3) alla coppia di 10 Nm.
Regolazione combinata
È possibile effettuare contemporaneamente le due
regolazioni precedentemente descritte, avendo cura,
a regolazioni ultimate, di serrare il controdado (3) alla
coppia di 10 Nm e la vite (2) alla coppia di 8 Nm.
2
1 3
fig. 26
